Jak bezpiecznie i precyzyjnie ściągnąć izolację z kabli elektrycznych kompleksowy poradnik
- Do ściągania izolacji używaj odpowiednich narzędzi, takich jak ściągacze automatyczne, które minimalizują ryzyko uszkodzenia żyły.
- Dopasuj technikę pracy do typu przewodu: inaczej postępuj z kablem płaskim (YDYp), okrągłym (YKY) czy linką.
- Zawsze upewnij się, że żyła nie została nacięta, gdyż jest to najpoważniejszy błąd osłabiający przewód.
- Przed przystąpieniem do pracy bezwzględnie odłącz zasilanie i stosuj narzędzia z izolacją VDE.
- Pamiętaj o prawidłowej długości odizolowania, zazwyczaj wynoszącej około 10-12 mm, w zależności od złącza.
Nacięta żyła w kablu elektrycznym to ciche, ale niezwykle groźne zagrożenie dla całej instalacji. Nawet minimalne uszkodzenie miedzi lub aluminium sprawia, że przekrój przewodu zostaje zmniejszony, co prowadzi do zwiększonego oporu i lokalnego nagrzewania się. W dłuższej perspektywie może to skutkować osłabieniem materiału, jego pękaniem, a w konsekwencji poważną awarią, a nawet pożarem. Dlatego tak ważne jest, aby zawsze dbać o integralność żyły.
Błędy popełnione podczas odizolowywania przewodów, takie jak pozostawienie resztek izolacji, zbyt krótkie lub zbyt długie odizolowanie, mają bezpośredni wpływ na trwałość i bezpieczeństwo połączeń elektrycznych. Pozostałości izolacji mogą uniemożliwić prawidłowe włożenie przewodu do złączki, tworząc niestabilny styk. Zbyt krótki odcinek odizolowanej żyły może skutkować słabym kontaktem elektrycznym i przegrzewaniem, natomiast zbyt długi naraża odsłoniętą żyłę na przypadkowe dotknięcie lub zwarcie, co jest niezwykle niebezpieczne.
Narzędzia do ściągania izolacji co wybrać?
Na rynku dostępnych jest wiele narzędzi do ściągania izolacji, a wybór odpowiedniego ma kluczowe znaczenie dla bezpieczeństwa i efektywności pracy. Jako doświadczony elektryk, zawsze polecam inwestycję w dobrej jakości sprzęt.
Automatyczne ściągacze izolacji
Ściągacze automatyczne to absolutny "must have" dla każdego, kto ceni sobie precyzję, szybkość i bezpieczeństwo. Ich największą zaletą jest to, że automatycznie dopasowują się do przekroju przewodu, minimalizując ryzyko uszkodzenia żyły. Dzięki nim praca jest nie tylko szybsza, ale przede wszystkim bezpieczniejsza, a powtarzalność odizolowania idealna. Na polskim rynku szczególną popularnością cieszą się modele takich marek jak Knipex, Neo Tools, Yato czy Jokari.
Klasyczne szczypce do izolacji
Klasyczne szczypce do izolacji to ekonomiczne i proste rozwiązanie, często wybierane przez majsterkowiczów do sporadycznych prac. Posiadają one otwory o zdefiniowanych średnicach, co oznacza, że użytkownik musi ręcznie dopasować przekrój kabla do odpowiedniego otworu. Wymagają nieco więcej wprawy i ostrożności, aby nie naciąć żyły, ale przy odpowiednim użyciu są w pełni funkcjonalne.

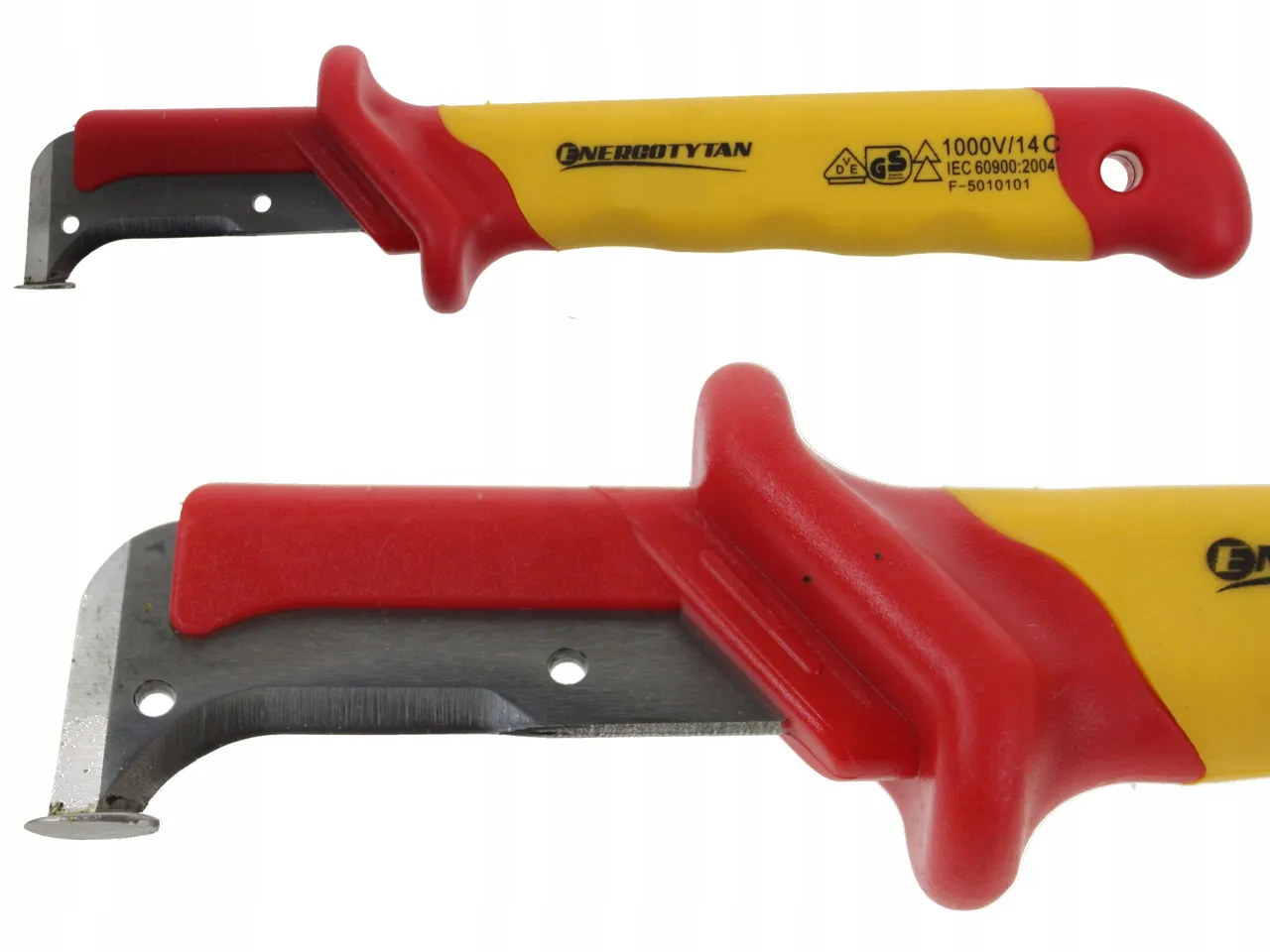

Nóż monterski
Nóż monterski, często wyposażony w ostrze hakowe, to narzędzie używane głównie przez profesjonalistów do zdejmowania izolacji zewnętrznej z grubszych kabli, na przykład typu YKY. Jego zastosowanie wymaga jednak dużej wprawy i doświadczenia. Niewłaściwe użycie noża może łatwo doprowadzić do uszkodzenia żył wewnętrznych, dlatego początkującym zdecydowanie odradzam rozpoczynanie pracy z tym narzędziem.
Domowe sposoby kategorycznie odradzam!
Chociaż pokusa użycia nożyka do tapet, kombinerek czy nawet zębów może być silna, kategorycznie odradzam stosowanie domowych sposobów do ściągania izolacji. Ryzyko nacięcia żyły miedzianej lub aluminiowej jest w tym przypadku bardzo wysokie. Takie uszkodzenie osłabia przewód, zwiększa ryzyko przegrzewania i może prowadzić do poważnych awarii, a nawet pożaru instalacji. Bezpieczeństwo jest najważniejsze, a narzędzia są stworzone do konkretnych zadań.
Uniwersalny proces ściągania izolacji krok po kroku
Niezależnie od typu kabla czy narzędzia, istnieją uniwersalne zasady, których należy przestrzegać, aby praca była wykonana prawidłowo i bezpiecznie. Oto mój sprawdzony schemat:
- Dobierz narzędzie do przekroju i typu przewodu: To pierwszy i jeden z najważniejszych kroków. Jak już wspomniałem, inne narzędzia sprawdzą się przy kablach płaskich (YDYp), inne przy okrągłych (YKY), a jeszcze inne przy delikatnych linkach. Zawsze upewnij się, że wybrane narzędzie jest odpowiednie do konkretnego zadania i przekroju kabla, aby uniknąć uszkodzeń.
- Ustal prawidłową długość odizolowania: Długość odizolowanego odcinka żyły jest kluczowa dla prawidłowego i bezpiecznego połączenia. Zależy ona od rodzaju używanego złącza czy to kostki WAGO, zaciski śrubowe, czy inne terminale. Zazwyczaj optymalna długość wynosi około 10-12 mm. Zbyt krótkie odizolowanie może skutkować słabym kontaktem, a zbyt długie niebezpiecznym odsłonięciem żyły.
- Pewny chwyt i precyzyjne nacięcie technika ma znaczenie: Upewnij się, że kabel jest stabilnie unieruchomiony, a narzędzie pewnie leży w dłoni. Wykonaj precyzyjne nacięcie izolacji, używając minimalnej siły. Celem jest przecięcie samej izolacji, a nie naruszenie struktury żyły. Pamiętaj, że w przypadku ściągaczy automatycznych, większość pracy wykonuje za Ciebie mechanizm urządzenia.
- Kontrola końcowa sprawdź, czy nie uszkodziłeś żyły: Po zdjęciu izolacji zawsze, ale to zawsze, dokonaj dokładnej wizualnej kontroli. Obróć żyłę pod światło, aby upewnić się, że nie ma na niej żadnych nacięć, rys czy innych uszkodzeń. Jeśli zauważysz jakiekolwiek uszkodzenie, niestety, musisz odciąć uszkodzony fragment i powtórzyć proces.
Specyfika ściągania izolacji z różnych typów kabli
Każdy typ kabla wymaga nieco innej techniki pracy. Zrozumienie tych różnic pozwoli Ci uniknąć błędów i zapewnić trwałe połączenia.
Kable płaskie (np. YDYp)

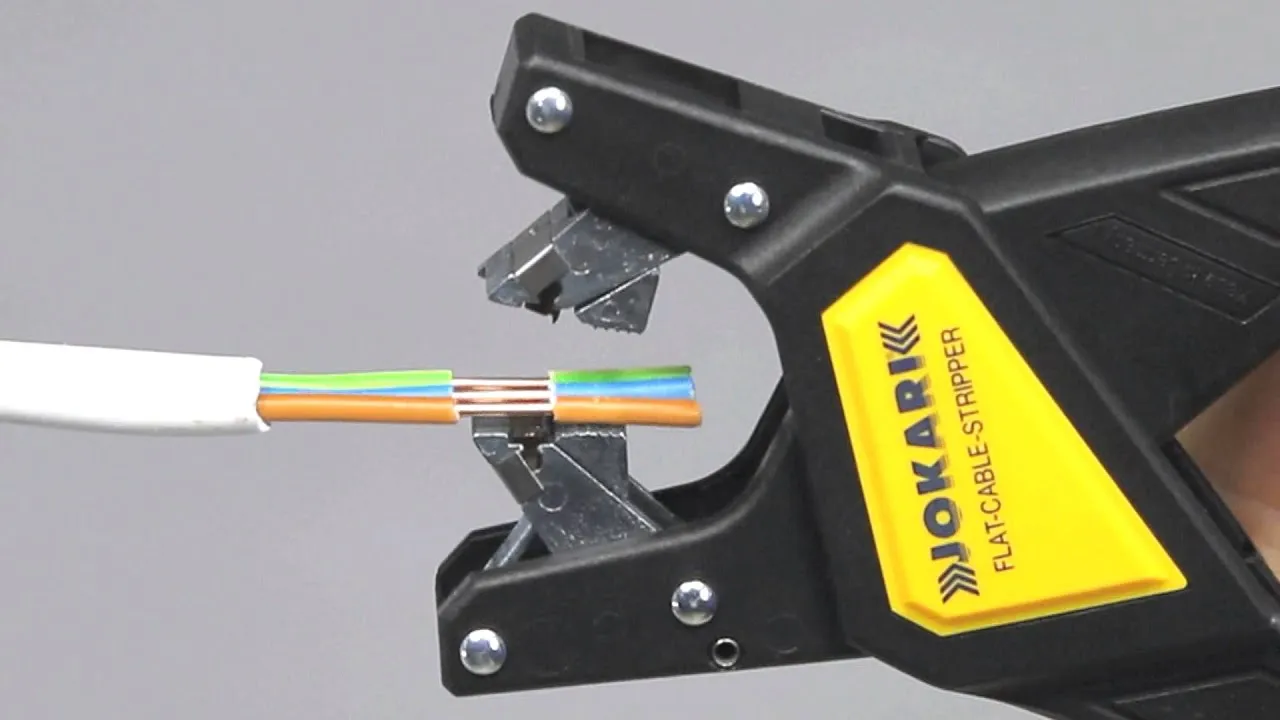

Praca z kablami płaskimi, takimi jak YDYp, wymaga szczególnej uwagi. Najpierw delikatnie nacinam izolację zewnętrzną pomiędzy poszczególnymi żyłami. Następnie ostrożnie rozdzielam żyły na odpowiednią długość, a dopiero potem zdejmuję izolację z każdej żyły osobno. Na rynku dostępne są specjalne ściągacze dedykowane do kabli płaskich, które znacznie ułatwiają tę czynność i minimalizują ryzyko uszkodzenia.
Grube kable okrągłe (np. YDY, YKY)
W przypadku grubych kabli okrągłych, takich jak YDY czy YKY, proces jest dwuetapowy. Najpierw muszę usunąć izolację z zewnętrznego płaszcza kabla. Dla grubszych przekrojów często nacinam płaszcz wzdłuż, a następnie po obwodzie, aby ułatwić jego zdjęcie. Dopiero po usunięciu zewnętrznej warstwy przechodzę do zdejmowania izolacji z poszczególnych żył wewnętrznych, stosując odpowiednią technikę i narzędzie.
Przeczytaj również: Jaka papa na izolację poziomą? Wybierz SBS i śpij spokojnie!
Przewody typu linka
Przewody typu linka są wyjątkowo delikatne i podatne na uszkodzenia. Ich struktura, składająca się z wielu cienkich drucików, sprawia, że łatwo o przecięcie pojedynczych włókien, co natychmiast zmniejsza przekrój i przewodność prądu. Dlatego do pracy z linką zawsze rekomenduję użycie precyzyjnych, najlepiej automatycznych ściągaczy, które są w stanie delikatnie i równomiernie usunąć izolację bez naruszania struktury żyły.
5 najczęstszych błędów przy ściąganiu izolacji i jak ich unikać
Nawet doświadczonym zdarzają się błędy, ale kluczem jest ich świadomość i umiejętność zapobiegania. Oto najczęstsze pomyłki i moje porady, jak ich unikać:
- Zbyt głębokie nacięcie i uszkodzenie miedzi: To błąd numer jeden, który osłabia żyłę, zwiększa nagrzewanie i może prowadzić do jej złamania. Aby tego uniknąć, zawsze używaj narzędzi dopasowanych do przekroju kabla i stosuj delikatną siłę. Po zdjęciu izolacji zawsze kontroluj żyłę wizualnie pod dobrym światłem.
- Szarpanie i nierówne usunięcie izolacji: Zamiast płynnego ruchu, niektórzy szarpią izolację, co może prowadzić do nierównych krawędzi lub pozostawienia resztek. To utrudnia prawidłowe połączenie i tworzy niestabilny styk. Pamiętaj o płynnym, kontrolowanym ruchu narzędziem.
- Użycie tępych lub nieodpowiednich narzędzi: Tępe ostrza lub improwizowane metody (np. nożyk do tapet) prowadzą do uszkodzeń izolacji i żyły, a także są nieefektywne. Zawsze używaj ostrych, przeznaczonych do tego narzędzi. Inwestycja w dobry ściągacz to inwestycja w bezpieczeństwo i jakość pracy.
- Niewłaściwa długość odizolowanego odcinka: Zbyt krótki odcinek utrudnia dobry kontakt elektryczny, a zbyt długi może prowadzić do niebezpiecznego odsłonięcia żyły i ryzyka zwarcia. Zawsze mierz i przestrzegaj zaleceń producenta złącz (zazwyczaj 10-12 mm to bezpieczna wartość).
- Pomijanie okularów ochronnych: Podczas ściągania izolacji, zwłaszcza z twardszych materiałów, mogą odpryskiwać drobne fragmenty. Zwróć uwagę na ryzyko urazu oczu. Zawsze, bezwzględnie, stosuj okulary ochronne. To tania i skuteczna ochrona Twojego wzroku.
Bezpieczeństwo przede wszystkim zasady, o których nie możesz zapomnieć
Praca z elektrycznością zawsze wiąże się z ryzykiem, dlatego przestrzeganie zasad bezpieczeństwa jest absolutnie kluczowe. Nigdy nie zapominaj o tych podstawach.
Zanim w ogóle pomyślisz o dotknięciu kabla, bezwzględnie odłącz zasilanie w obwodzie, nad którym pracujesz. To podstawowa zasada bezpieczeństwa. Upewnij się, że prąd jest wyłączony, najlepiej poprzez wyłączenie odpowiedniego bezpiecznika lub wyłącznika różnicowoprądowego, a następnie sprawdź obecność napięcia za pomocą próbnika napięcia. Nigdy nie ufaj tylko "na słowo" zawsze sprawdź osobiście!
Narzędzia z izolowanymi rękojeściami, oznaczone symbolem VDE, to Twoi sprzymierzeńcy w pracy z elektrycznością. Zapewniają one dodatkową warstwę bezpieczeństwa, chroniąc przed porażeniem prądem w razie przypadkowego kontaktu z elementem pod napięciem. Pamiętaj jednak, że nawet narzędzia VDE nie zwalniają Cię z obowiązku odłączenia zasilania są to środki ochrony dodatkowej, a nie zastępujące podstawowe zasady.
Utrzymanie porządku w miejscu pracy to często niedoceniany, ale niezwykle ważny element prewencji wypadków. Brak zbędnych przedmiotów, odpowiednie oświetlenie i czysta przestrzeń robocza minimalizują ryzyko potknięć, upadków czy przypadkowego uszkodzenia kabli. Dobrze zorganizowane stanowisko pracy to nie tylko większa efektywność, ale przede wszystkim znaczące zwiększenie bezpieczeństwa.
