Jedno zasilanie ma obsłużyć dwa gniazda, lampy albo inne odbiorniki? To właśnie wtedy pojawia się pytanie, jak rozdzielić kabel elektryczny na dwa. Najważniejsze jest rozróżnienie zwykłego rozgałęzienia jednego obwodu od wykonania dwóch niezależnych obwodów, a także dobranie właściwej puszki, złączek i zabezpieczeń.
Bezpieczne rozgałęzienie wymaga puszki, właściwych złączek i kontroli obciążenia
- Puszka rozgałęźna powinna pozostać dostępna po zakończeniu prac.
- Przewody L, N i PE trzeba rozdzielić zgodnie z ich funkcją i oznaczeniem.
- Jedno zabezpieczenie nadal chroni oba odgałęzienia tego samego obwodu.
- Złączka musi pasować do przekroju, materiału i rodzaju przewodu.
- Przy instalacji 230 V brak doświadczenia oznacza, że najlepiej zlecić pracę elektrykowi z odpowiednimi kwalifikacjami.
Najpierw ustal, co naprawdę chcesz rozdzielić
W języku potocznym mówi się o rozdzieleniu kabla, ale w praktyce rozdziela się jego żyły, czyli przewody znajdujące się we wspólnej izolacji. Typowy kabel instalacyjny ma żyłę fazową L, neutralną N oraz ochronną PE. Każda z nich musi zostać prawidłowo doprowadzona do obu punktów odbioru.
Jeżeli z jednego kabla chcesz zasilić dwa gniazda albo dwie lampy, wykonujesz rozgałęzienie jednego obwodu. Oba punkty będą wtedy podłączone do tego samego zabezpieczenia w rozdzielnicy i będą dzielić jego dopuszczalne obciążenie.
To nie jest sposób na stworzenie dwóch niezależnych obwodów. Jeśli planujesz osobne zasilanie dla piekarnika, bojlera, klimatyzatora czy dużego elektronarzędzia, potrzebny jest zwykle oddzielny przewód z rozdzielnicy oraz odpowiednio dobrane zabezpieczenie. Samo dołożenie drugiej żyły w puszce nie rozwiązuje tego problemu.

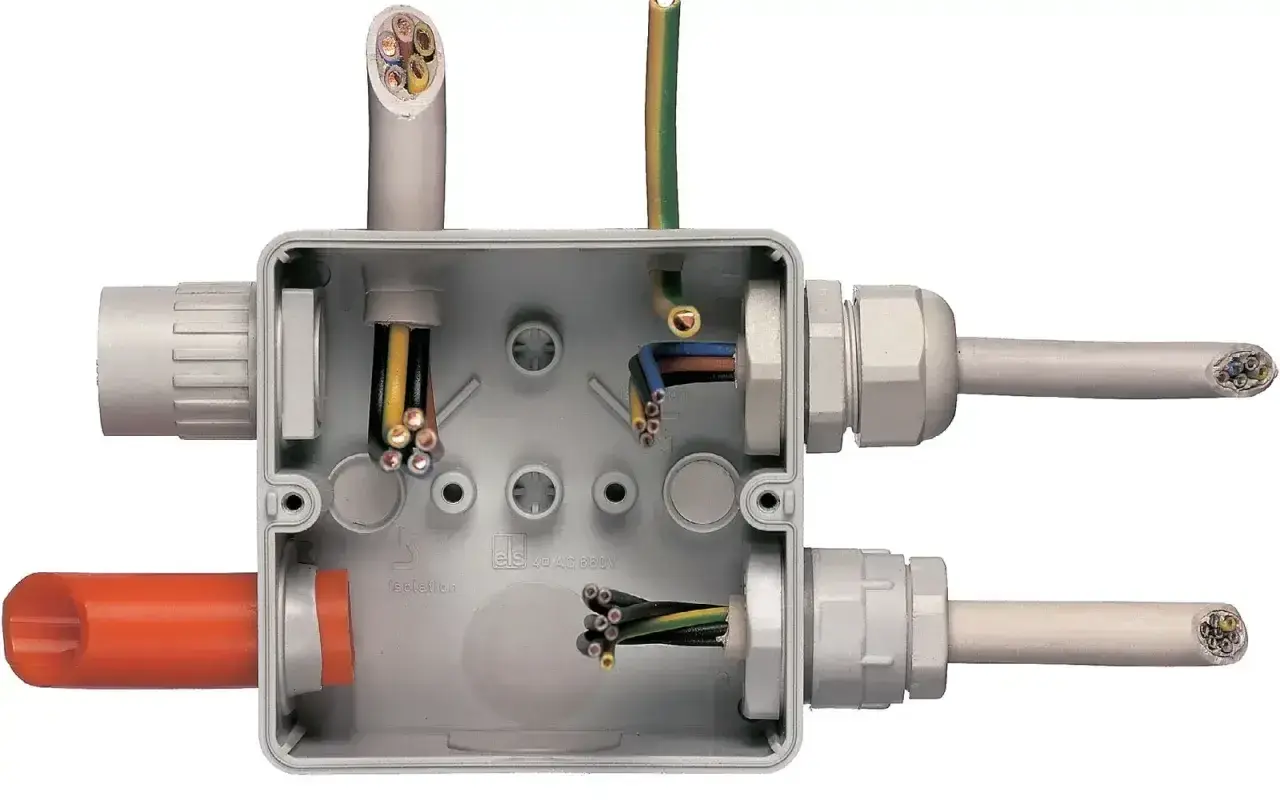

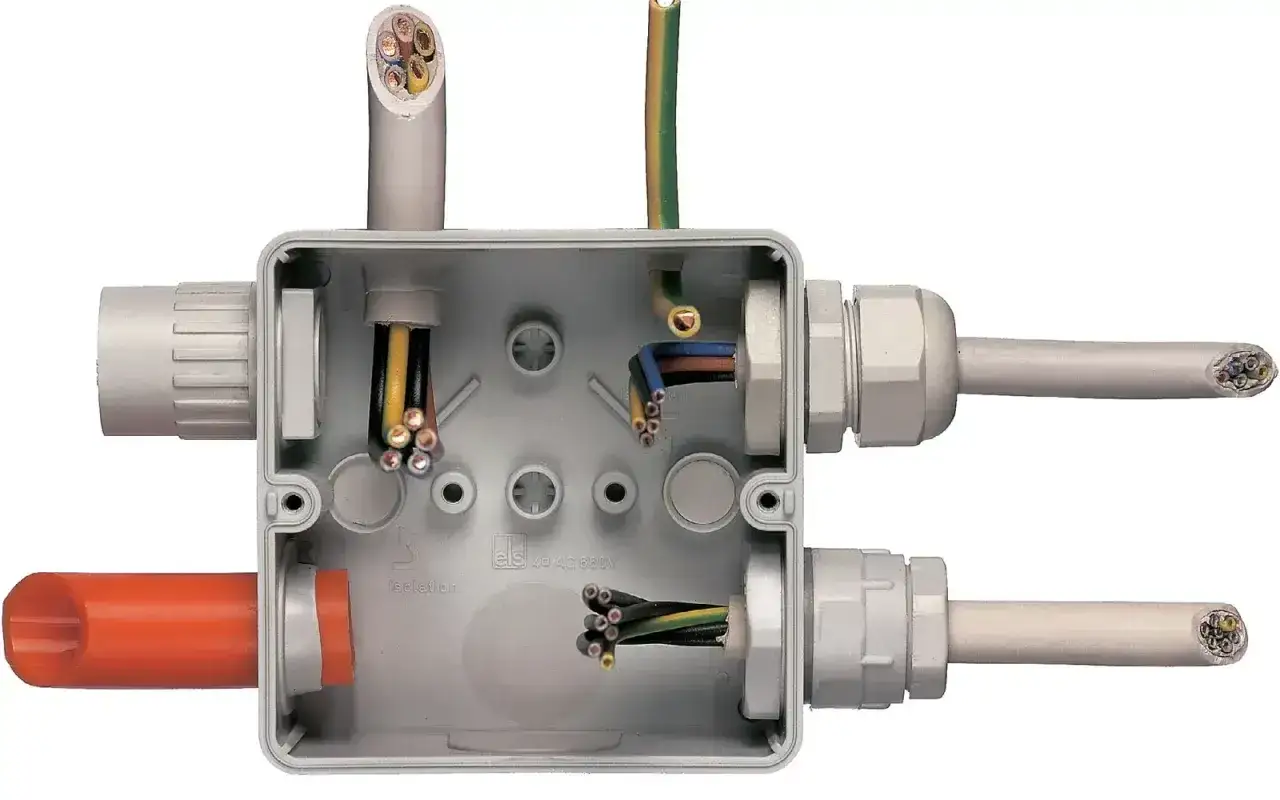

Najbezpieczniejszy sposób to puszka i właściwa złączka
Stałe rozgałęzienie wykonuje się w puszce instalacyjnej lub rozdzielczej, a nie pod tynkiem, w luźno owiniętej taśmą wiązce ani w przypadkowym miejscu. Puszka chroni połączenie przed uszkodzeniem i pozwala na późniejszą kontrolę.
Do łączenia można użyć złączek sprężynowych, zacisków śrubowych albo innych certyfikowanych elementów przeznaczonych do instalacji elektrycznych. Ja zwracam szczególną uwagę na trzy parametry: przekrój przewodu, materiał żyły i dopuszczalny prąd złączki. Złączka przeznaczona do cienkich przewodów nie nadaje się automatycznie do kabla 2,5 mm², a element do miedzi nie powinien być używany bezpośrednio do aluminium.
W wilgotnym lub narażonym na kurz miejscu potrzebna jest puszka o odpowiednim stopniu ochrony IP. W pomieszczeniach suchych wystarczy rozwiązanie dopasowane do instalacji wewnętrznej, natomiast na zewnątrz, w garażu lub pralni trzeba uwzględnić wilgoć, skraplanie i możliwość zachlapania.
| Rozwiązanie | Kiedy ma sens | Najważniejsze ograniczenie |
|---|---|---|
| Złączki w puszce | Stałe rozgałęzienie instalacji w ścianie lub suficie | Wymaga poprawnego doboru elementów i dostępu do puszki |
| Rozdzielacz lub listwa | Tymczasowe zasilanie urządzeń z jednego gniazda | Nie zastępuje stałej instalacji i ma ograniczoną obciążalność |
| Nowy obwód z rozdzielnicy | Odbiorniki dużej mocy lub dwa niezależne zabezpieczenia | Wymaga projektu, prowadzenia nowego przewodu i pomiarów |
Jak wykonać rozgałęzienie krok po kroku
Przy pracy z instalacją 230 V zaczynam od odłączenia właściwego obwodu w rozdzielnicy. Nie zakładam, że opis na wyłączniku nadprądowym, czyli popularnym bezpieczniku, jest poprawny. Brak napięcia trzeba sprawdzić dwubiegunowym wskaźnikiem, najlepiej przed rozpoczęciem pracy i ponownie po jej zakończeniu. Śrubokręt neonowy nie daje wystarczającej pewności.
- Ustal przebieg przewodu i miejsce, w którym ma powstać rozgałęzienie.
- Odłącz obwód, zabezpiecz rozdzielnicę przed przypadkowym załączeniem i sprawdź brak napięcia.
- Umieść połączenie w odpowiedniej, stabilnie zamocowanej puszce.
- Przygotuj końce przewodów zgodnie z instrukcją zastosowanej złączki. Nie nacinaj żył i nie usuwaj izolacji zbyt długiego odcinka.
- Połącz przewody zgodnie z funkcją: L z L, N z N oraz PE z PE. Kolory są wskazówką, ale w starych instalacjach nie zawsze można im ufać.
- Ułóż przewody tak, aby złączki nie były naprężone, zamknij puszkę i zostaw ją dostępną do kontroli.
- Po załączeniu obwodu wykonaj sprawdzenie działania i, przy stałej instalacji, odpowiednie pomiary ochronne.
Przewód ochronny PE ma najczęściej izolację żółto-zieloną, neutralny N niebieską, a fazowy L brązową, czarną lub szarą. Nie wolno wykorzystywać przewodu żółto-zielonego do innej funkcji ani łączyć przewodu ochronnego z neutralnym w przypadkowym miejscu.
Jeżeli w puszce występują przewody aluminiowe, stare kolory, kilka obwodów albo niejasne połączenia, na tym etapie kończy się bezpieczne majsterkowanie. Taki układ powinien sprawdzić elektryk, ponieważ błędne rozpoznanie przewodów może doprowadzić do porażenia lub uszkodzenia urządzeń.
Błędy, przez które rozgałęzienie staje się zagrożeniem
Najczęstszy błąd to wykonanie połączenia przez skręcenie przewodów i owinięcie ich taśmą izolacyjną. Taśma nie zapewnia pewnego styku mechanicznego ani właściwej ochrony przed luzowaniem. Z czasem połączenie może się nagrzewać, a izolacja może zostać uszkodzona.
Nie należy też wciskać zbyt wielu przewodów do jednego zacisku. Każdy zacisk ma określoną liczbę żył, zakres przekrojów i sposób przygotowania końcówki. Jeśli producent złączki nie dopuszcza połączenia trzech przewodów, trzeba zastosować element przeznaczony właśnie do takiego układu.
- Nie łącz przewodów pod napięciem.
- Nie chowaj połączeń pod tynkiem bez puszki.
- Nie mieszaj miedzi i aluminium w przypadkowej złączce.
- Nie zwiększaj wartości zabezpieczenia tylko dlatego, że obwód wyłącza się po dołożeniu odbiornika.
- Nie podłączaj przewodu ochronnego do neutralnego.
- Nie zakładaj, że przewód o większym przekroju pozwoli bezpiecznie podłączyć dowolne urządzenie.
Samo rozgałęzienie nie zwiększa możliwości obwodu. Jeśli zabezpieczenie ma wartość 16 A, oba odgałęzienia nadal korzystają z tego samego limitu. Problemem nie jest liczba gniazd, lecz łączna moc urządzeń, sposób ułożenia przewodu i warunki chłodzenia.
Kiedy potrzebujesz nowego obwodu zamiast rozgałęzienia
Rozdzielenie w puszce wystarcza przy lekkich odbiornikach, na przykład kilku oprawach oświetleniowych albo gniazdach używanych do typowych urządzeń domowych. Inaczej wygląda sytuacja, gdy oba punkty mają zasilać sprzęt dużej mocy.
Piekarnik, płyta grzewcza, podgrzewacz wody, suszarka przemysłowa czy ładowarka samochodowa mogą wymagać osobnego obwodu i indywidualnego zabezpieczenia. Elektryk ocenia wtedy przekrój i długość przewodu, sposób prowadzenia, spadek napięcia, obciążalność zabezpieczeń oraz działanie wyłącznika różnicowoprądowego.
Jeśli chcesz mieć dwa niezależnie wyłączane obwody, przewody powinny zostać poprowadzone z odpowiednich zacisków rozdzielnicy. Nie wolno samodzielnie dopinać przewodu do wolnego miejsca bez sprawdzenia, czy rozdzielnica, zabezpieczenie i układ sieci na to pozwalają.
Po wykonaniu nowego obwodu potrzebne są pomiary, między innymi ciągłości przewodów ochronnych, rezystancji izolacji, impedancji pętli zwarcia i działania RCD. RCD, czyli wyłącznik różnicowoprądowy, odłącza zasilanie przy wykryciu upływu prądu, ale nie zastępuje poprawnego połączenia przewodów.
Dobre rozgałęzienie zaczyna się od właściwej decyzji
Jeżeli chodzi tylko o doprowadzenie zasilania do dwóch punktów, wykonuje się trwałe rozgałęzienie w puszce, z użyciem złączek dobranych do przewodów i z zachowaniem wszystkich żył obwodu. Jeżeli celem są dwa niezależne, mocno obciążone obwody, potrzebna jest przebudowa zasilania, a nie prosty podział kabla.
Najwięcej problemów powodują nie same złączki, lecz pośpiech, brak sprawdzenia napięcia i błędna ocena obciążenia. Przy instalacji 230 V lepiej poświęcić kilka minut na identyfikację przewodów i pomiary niż ryzykować awarię, pożar albo porażenie. Gdy nie masz pewności co do układu instalacji, prace powinien wykonać elektryk, a po zakończeniu warto zachować informację o miejscu puszki i sposobie wykonania połączenia.
