Minimalna rezystancja izolacji w instalacjach elektrycznych kluczowe wartości i normy
- Norma PN-HD 60364-6 jest podstawą prawną w Polsce, określającą wymagania dla pomiarów.
- Dla typowych instalacji 230/400V minimalna rezystancja izolacji wynosi 1,0 MΩ (mierzone napięciem 500V DC).
- Dla obwodów SELV i PELV minimalna rezystancja to 0,5 MΩ (mierzone napięciem 250V DC).
- Pomiary są obowiązkowe co 5 lat, a także przed oddaniem obiektu do użytku i po każdej modernizacji.
- Wilgoć, temperatura i wiek instalacji to główne czynniki, które mogą obniżać rezystancję.
- Wynik bliski normatywnemu minimum w nowej instalacji jest sygnałem alarmującym, wskazującym na potencjalne problemy.
Rezystancja izolacji: fundament bezpieczeństwa twojej instalacji
Rezystancja izolacji co to jest i dlaczego jej wartość ma kluczowe znaczenie?
Rezystancja izolacji to nic innego jak miara zdolności materiału izolacyjnego (np. otuliny kabla) do przeciwstawiania się przepływowi prądu. Im wyższa ta wartość, tym lepiej izolacja spełnia swoje zadanie. Wyobraź sobie, że izolacja to szczelna rura, którą płynie woda prąd. Jeśli rura ma dziury, woda wycieka. Podobnie jest z prądem: jeśli izolacja ma niską rezystancję, prąd może „uciekać” z obwodu, co stwarza szereg zagrożeń. Niska rezystancja izolacji to bezpośrednie ryzyko porażenia prądem dla użytkowników, możliwość wystąpienia zwarcia, które może uszkodzić sprzęt lub wywołać pożar, a także nieuzasadnione straty energii. Dlatego tak bardzo podkreślam jej znaczenie to fundament bezpieczeństwa, którego nie wolno lekceważyć.
Kiedy pomiar jest nie tylko dobrą praktyką, ale obowiązkiem prawnym?
Zgodnie z polskim Prawem Budowlanym, pomiary rezystancji izolacji nie są jedynie zalecaną praktyką, ale ściśle określonym obowiązkiem. Jako elektryk z wieloletnim doświadczeniem, zawsze przypominam moim klientom, że są one wymagane w kilku kluczowych sytuacjach. Przede wszystkim, przed oddaniem nowego obiektu do użytku, aby potwierdzić, że instalacja została wykonana prawidłowo i jest bezpieczna. Następnie, po każdej istotnej modernizacji lub rozbudowie instalacji, co jest logiczne każda ingerencja może wpłynąć na jej stan. I wreszcie, co niezwykle ważne dla utrzymania bezpieczeństwa w dłuższej perspektywie, podczas regularnych przeglądów okresowych. Te przeglądy muszą być przeprowadzane nie rzadziej niż co 5 lat. To absolutne minimum, które ma na celu wykrycie ewentualnych problemów zanim staną się realnym zagrożeniem.
Ile powinna wynosić rezystancja izolacji według norm?
Polska Norma PN-HD 60364-6: Twoja biblia pomiarów elektrycznych
W Polsce, podstawą prawną i techniczną, na którą każdy elektryk powołuje się podczas sprawdzania instalacji elektrycznych, jest Polska Norma PN-HD 60364-6. To właśnie ona stanowi naszą „biblię” pomiarów. Określa ona szczegółowo, jak należy przeprowadzać badania, jakie parametry mierzyć i, co najważniejsze dla właścicieli nieruchomości, jakie są minimalne dopuszczalne wartości rezystancji izolacji. Bez znajomości i przestrzegania tej normy, żaden pomiar nie miałby mocy prawnej ani nie dawałby pewności co do bezpieczeństwa instalacji. To ona definiuje standard, do którego dążymy.

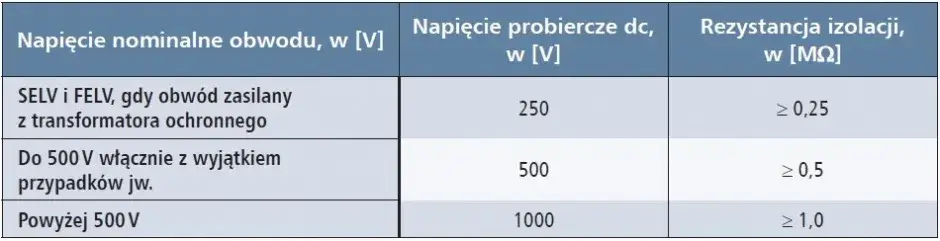

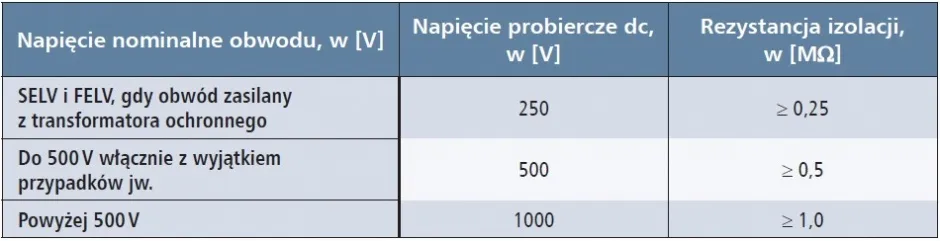

Tabela minimalnych wartości rezystancji izolacji konkretne liczby dla Twojej instalacji
Aby ułatwić zrozumienie, zebrałem kluczowe wartości z normy PN-HD 60364-6 w przejrzystą tabelę. Pamiętaj, że są to wartości minimalne, poniżej których instalacja jest uznawana za niezgodną z przepisami i potencjalnie niebezpieczną.
| Typ obwodu / Napięcie probiercze | Minimalna rezystancja izolacji |
|---|---|
| Obwody do 500 V (np. 230/400 V), 500 V DC | ≥ 1,0 MΩ |
| Obwody SELV i PELV, 250 V DC | ≥ 0,5 MΩ |
| Obwody powyżej 500 V do 1000 V, 1000 V DC | ≥ 1,0 MΩ |
Instalacje 230/400V: Jaki wynik jest absolutnym minimum?
Dla większości z nas, czyli dla typowych instalacji domowych i przemysłowych o napięciu 230/400V, kluczową wartością jest 1,0 MΩ (megaom). To absolutne minimum, które musi zostać osiągnięte podczas pomiaru, wykonywanego napięciem probierczym 500V prądu stałego. Jeśli protokół od elektryka pokazuje wartość niższą niż 1,0 MΩ dla Twojej instalacji 230/400V, oznacza to, że instalacja jest w stanie awaryjnym i wymaga natychmiastowej interwencji. Moje doświadczenie pokazuje, że w dobrze wykonanej, nowej instalacji wartości te są znacznie wyższe, często idące w setki MΩ, a nawet GΩ.
Instalacje niskonapięciowe (SELV i PELV): Niższe napięcie, inne wymagania
Warto zwrócić uwagę na obwody SELV (Safety Extra-Low Voltage) i PELV (Protective Extra-Low Voltage). Są to instalacje niskonapięciowe, często spotykane w systemach oświetlenia LED, sterowania czy w łazienkach, gdzie bezpieczeństwo jest priorytetem, a napięcie jest bardzo niskie (np. 12V, 24V). Ze względu na ich specyfikę i niższe napięcie pracy, norma przewiduje dla nich inne, nieco niższe wymagania. Minimalna rezystancja izolacji dla tych obwodów wynosi 0,5 MΩ, mierzone napięciem probierczym 250V prądu stałego. To logiczne, ponieważ przy niższych napięciach ryzyko jest mniejsze, ale nadal konieczne jest zachowanie odpowiedniego poziomu izolacji.
Idealny wynik a dopuszczalne minimum: Jak interpretować protokół od elektryka?
To bardzo ważna kwestia, którą często poruszam z klientami. Norma podaje wartości minimalne, ale w praktyce oczekujemy znacznie wyższych wyników. W nowej, prawidłowo wykonanej instalacji, rezystancja izolacji powinna wynosić kilkaset MΩ, a nawet GΩ (gigaomów). Jeśli elektryk przedstawia protokół, w którym dla nowej instalacji wartość rezystancji izolacji jest bliska normatywnemu minimum 1,0 MΩ, to jest to dla mnie sygnał alarmujący. Taki wynik może świadczyć o tym, że instalacja jest zawilgocona, uszkodzona podczas montażu, lub po prostu użyto materiałów słabej jakości. W takiej sytuacji zawsze zalecam dokładniejsze sprawdzenie, bo „ledwo spełniająca normę” nowa instalacja to potencjalny problem w przyszłości.
Co wpływa na wynik pomiaru rezystancji izolacji?
Wilgoć i temperatura: Cichy sabotażysta Twojej instalacji
Z mojego doświadczenia wynika, że wilgoć jest największym wrogiem izolacji elektrycznej. Woda, nawet w niewielkich ilościach, znacznie obniża rezystancję izolacji, tworząc ścieżki przewodzenia prądu. Pomiary wykonywane w zawilgoconych warunkach (np. po zalaniu, w nieogrzewanych piwnicach czy na zewnątrz w deszczowy dzień) często dają zaniżone, niemiarodajne wyniki. Podobnie jest z temperaturą rezystancja izolacji maleje wraz ze wzrostem temperatury. Dlatego tak ważne jest, aby w protokole pomiarowym zawsze odnotować warunki, w jakich pomiar był wykonywany zwłaszcza temperaturę otoczenia i wilgotność. To pozwala na prawidłową interpretację wyników i uniknięcie błędnych wniosków.
Wiek instalacji: Kiedy izolacja zaczyna się starzeć?
Niestety, nic nie trwa wiecznie, a materiały izolacyjne w instalacjach elektrycznych również ulegają naturalnemu procesowi starzenia. Z biegiem czasu, pod wpływem czynników środowiskowych (temperatura, promieniowanie UV, obciążenia elektryczne), izolacja traci swoje właściwości, staje się krucha i mniej odporna. To prowadzi do stopniowego obniżania się rezystancji izolacji. Dlatego właśnie regularne pomiary są tak kluczowe w starszych instalacjach. Pozwalają one monitorować ten proces i w porę wykryć moment, w którym izolacja przestaje być bezpieczna, zanim dojdzie do poważnej awarii.
Jakość materiałów i wykonawstwa: Grzechy pierworodne instalacji elektrycznej
Nie mogę nie wspomnieć o fundamentalnym aspekcie, jakim jest jakość. Początkowa i długoterminowa rezystancja izolacji w dużej mierze zależy od jakości użytych kabli i materiałów izolacyjnych. Tanie, niskiej jakości przewody mogą mieć słabą izolację już na starcie, co objawi się niskimi wynikami pomiarów nawet w nowej instalacji. Równie ważna jest precyzja wykonania instalacji. Niedbałe połączenia, uszkodzenia izolacji podczas montażu, zbyt ciasne zagięcia kabli czy niewłaściwie dobrane elementy osprzętu wszystko to może prowadzić do obniżenia rezystancji izolacji i problemów w przyszłości. To dlatego zawsze podkreślam, że warto inwestować w dobre materiały i usługi doświadczonych fachowców.
Jak wygląda profesjonalny pomiar rezystancji izolacji?
Niezbędny sprzęt: Czym elektryk mierzy stan Twojej izolacji?
Do wykonania profesjonalnego pomiaru rezystancji izolacji nie wystarczy zwykły multimetr. Elektryk używa specjalistycznego urządzenia zwanego miernikiem rezystancji izolacji, potocznie nazywanego również megaomomierzem. To urządzenie jest w stanie generować wysokie napięcie probiercze (np. 250V, 500V, 1000V DC), które jest niezbędne do "przetestowania" izolacji pod obciążeniem. Nowoczesne mierniki są precyzyjne i bezpieczne, ale ich obsługa wymaga wiedzy i doświadczenia, aby pomiar był wiarygodny i nie uszkodził instalacji ani sprzętu.
Krok po kroku: Przebieg pomiaru dla typowego obwodu
Oto uproszczony schemat, jak zazwyczaj wygląda pomiar rezystancji izolacji w typowym obwodzie:
- Odłączenie zasilania: Przede wszystkim, obwód, który ma być mierzony, musi być całkowicie odłączony od zasilania. To absolutna podstawa bezpieczeństwa.
- Odłączenie odbiorników: Wszystkie urządzenia podłączone do gniazdek, oświetlenie, a także wrażliwa elektronika (np. RCD, SPD) muszą zostać odłączone lub odizolowane, aby nie uległy uszkodzeniu podczas pomiaru wysokim napięciem.
- Podłączenie miernika: Elektryk podłącza miernik rezystancji izolacji pomiędzy przewodem fazowym (lub wszystkimi fazami połączonymi razem) a przewodem ochronnym (PE) oraz pomiędzy przewodem neutralnym (N) a przewodem ochronnym (PE). Czasem również między fazami.
- Wybór napięcia probierczego: Ustawia odpowiednie napięcie probiercze zgodnie z normą dla danego typu obwodu (np. 500V DC dla 230/400V).
- Wykonanie pomiaru: Uruchamia pomiar i czeka, aż miernik ustabilizuje wynik. Czas pomiaru jest ważny, ponieważ izolacja potrzebuje chwili na "naładowanie się".
- Odczyt i zapis wyniku: Odczytuje wartość rezystancji izolacji i zapisuje ją w protokole.
- Rozładowanie obwodu: Po pomiarze obwód jest rozładowywany, aby usunąć wszelkie pozostałe ładunki elektryczne.
Protokół z pomiarów: Jak czytać i co musi zawierać ten kluczowy dokument?
Protokół z pomiarów to dokument o ogromnej wadze prawnej i technicznej. To on jest dowodem na to, że instalacja jest bezpieczna lub wymaga interwencji. Zawsze podkreślam, aby dokładnie go czytać i przechowywać. Powinien zawierać następujące kluczowe elementy:
- Dane instalacji: Dokładny adres, typ obiektu, data wykonania instalacji.
- Data i miejsce pomiarów: Kiedy i gdzie pomiary zostały wykonane.
- Warunki pomiaru: Temperatura otoczenia, wilgotność, które wpływają na wyniki.
- Typ i numer seryjny miernika: Ważne dla identyfikacji sprzętu użytego do pomiaru.
- Wyniki pomiarów dla poszczególnych obwodów: Jasno wyszczególnione wartości rezystancji izolacji dla każdego obwodu, wraz z użytym napięciem probierczym.
- Ocena stanu instalacji: Stwierdzenie, czy instalacja spełnia wymagania norm.
- Wnioski i zalecenia: Jeśli wyniki są niezadowalające, elektryk powinien wskazać, co należy zrobić.
- Dane osoby uprawnionej: Imię, nazwisko, numer świadectwa kwalifikacyjnego SEP (w zakresie kontrolno-pomiarowym) oraz podpis. To gwarancja, że pomiar został wykonany przez kompetentną osobę.
Wynik pomiaru poniżej normy: co dalej?
Dlaczego niska rezystancja izolacji jest tak niebezpieczna?
Jeśli pomiar wykaże, że rezystancja izolacji jest poniżej normy, to jest to sytuacja, której nie wolno bagatelizować. Niska rezystancja to otwarte drzwi dla wielu zagrożeń. Przede wszystkim, zwiększa się ryzyko porażenia prądem, ponieważ prąd może łatwiej przedostać się do obudów urządzeń lub innych elementów przewodzących. Po drugie, wzrasta prawdopodobieństwo wystąpienia zwarcia, co może prowadzić do uszkodzenia sprzętu, wyzwolenia zabezpieczeń, a w skrajnych przypadkach nawet do pożaru. Wreszcie, niska izolacja to także nieuzasadnione straty energii, ponieważ prąd "ucieka" z obwodu, zanim dotrze do odbiornika. To wszystko sprawia, że instalacja z niską rezystancją izolacji jest po prostu niebezpieczna i nieefektywna.
Lokalizacja uszkodzenia: Jak znaleźć słaby punkt w instalacji?
Znalezienie miejsca, w którym izolacja jest uszkodzona, to często prawdziwe wyzwanie i zadanie dla wykwalifikowanego elektryka. Nie zawsze jest to proste, zwłaszcza w rozbudowanych instalacjach, gdzie kable są ukryte w ścianach. Proces ten często polega na sekwencyjnym odłączaniu poszczególnych obwodów i ich fragmentów, aby zawęzić obszar poszukiwań. Czasem konieczne jest użycie specjalistycznych narzędzi, takich jak lokalizatory uszkodzeń kabli. W moim zawodzie widziałem już wiele od uszkodzeń mechanicznych podczas remontu, przez przegryzione kable przez gryzonie, po zawilgocenie w puszkach łączeniowych. To praca detektywistyczna, która wymaga cierpliwości i precyzji.
Naprawa i ponowny pomiar: Droga do bezpiecznej eksploatacji
Po zlokalizowaniu i naprawie uszkodzenia (np. wymianie uszkodzonego odcinka kabla, osuszeniu zawilgoconej puszki, poprawieniu połączeń), konieczne jest ponowne wykonanie pomiarów rezystancji izolacji. To absolutnie kluczowy krok, który potwierdza, że problem został skutecznie usunięty, a instalacja jest ponownie bezpieczna. Dopiero po uzyskaniu wyników zgodnych z normą, instalacja może zostać ponownie dopuszczona do eksploatacji. To jest standardowa procedura, której zawsze przestrzegam, aby mieć pewność, że oddaję klientowi w pełni sprawną i bezpieczną instalację.
Czy wyższa rezystancja izolacji zawsze oznacza lepszą instalację?
Przeczytaj również: Izolacja czopucha pieca: Poradnik eksperta (bezpieczeństwo i trwałość)
Wartości idące w gigaomy: Powód do dumy czy sygnał do zastanowienia?
Zdecydowanie tak, bardzo wysokie wartości rezystancji izolacji, rzędu Gigaomów (GΩ), są w większości przypadków powodem do dumy. Świadczą one o doskonałym stanie izolacji, wysokiej jakości materiałach i precyzji wykonania instalacji. W nowych, suchych instalacjach, takie wyniki są wręcz oczekiwane i świadczą o ich długotrwałej niezawodności. Jednakże, jako elektryk, zawsze podchodzę do skrajnie wysokich wartości z pewną dozą ostrożności. Czasami ekstremalnie wysoki wynik może być efektem błędnego pomiaru (np. nieprawidłowego podłączenia miernika, braku kontaktu z przewodem) lub specyficznych warunków, które chwilowo zawyżają wynik. Kluczem jest stabilny, wysoki wynik, który znacznie przekracza normatywne minimum i utrzymuje się w czasie. To jest najlepszy wskaźnik zdrowej i bezpiecznej instalacji.
