Ten artykuł dostarczy precyzyjnych, technicznych informacji na temat wymiarów kotew M12, kluczowych parametrów montażowych oraz różnych typów kotew. Jest niezbędnym przewodnikiem dla każdego, kto potrzebuje dokładnych danych do prawidłowego planowania i wykonania prac montażowych, pomagając uniknąć kosztownych błędów.
Wymiary kotwy M12: Kluczowe parametry montażowe i typy kotew, które musisz znać
- Średnica gwintu M12 zawsze wynosi 12 mm, jednak średnica otworu montażowego może się różnić w zależności od typu kotwy (np. 12 mm dla sworzniowych, 16 mm dla niektórych tulejowych).
- Długość całkowita kotwy (L) jest zmienna (np. 100, 120, 150 mm) i bezpośrednio wpływa na inne kluczowe parametry, takie jak głębokość wiercenia i grubość mocowanego elementu.

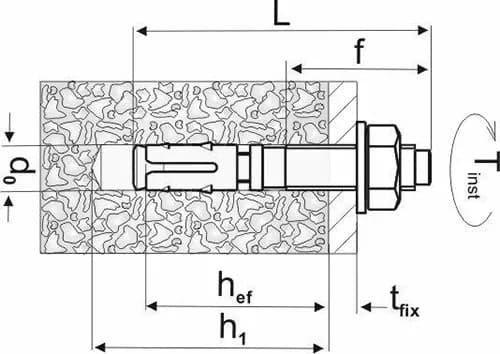

- Do najważniejszych parametrów montażowych należą minimalna głębokość wiercenia (h1), efektywna głębokość zakotwienia (hef) oraz maksymalna grubość mocowanego elementu (tfix).
- Parametr tfix jest ściśle związany z długością kotwy, przykładowo kotwa M12x110 mm pozwala na mocowanie elementu o grubości do 10 mm, a M12x150 mm do 50 mm.
- Należy również pamiętać o optymalnym momencie dokręcania (ok. 50 Nm dla kotew pierścieniowych), minimalnej odległości od krawędzi (c_min ok. 60 mm) oraz minimalnym rozstawie kotew (s_min ok. 120 mm).
- Zawsze należy konsultować szczegółowe karty techniczne producenta (ETA), które są podstawowym źródłem precyzyjnych wymiarów i parametrów nośności.
Kotwa M12: Kluczowe wymiary i parametry montażowe, które musisz znać
Wybór odpowiedniej kotwy to nie tylko kwestia średnicy gwintu. Jak pokazuje moje doświadczenie, zrozumienie wszystkich wymiarów i parametrów montażowych kotew M12 jest absolutnie kluczowe dla zapewnienia bezpieczeństwa, trwałości i prawidłowego funkcjonowania każdego mocowania. Bez tej wiedzy, nawet najlepiej wykonana praca może okazać się wadliwa lub po prostu niebezpieczna. Dlatego tak ważne jest, aby dokładnie poznać te aspekty.
Jak odczytywać oznaczenia? Klucz do zrozumienia wymiarów kotwy
Kiedy patrzysz na oznaczenie kotwy, na przykład "M12x100", kryje się w nim cała masa informacji. "M12" to nic innego jak średnica gwintu, która wynosi 12 milimetrów. To jest stała wartość dla wszystkich kotew M12. Druga liczba, w tym przypadku "100", oznacza długość całkowitą kotwy (L), wyrażoną w milimetrach. I to właśnie ta długość jest zmienna i ma ogromny wpływ na pozostałe, kluczowe parametry mocowania.
Długość całkowita kotwy bezpośrednio wpływa na takie parametry jak minimalna głębokość wiercenia (h1), efektywna głębokość zakotwienia (hef) oraz maksymalna grubość mocowanego elementu (tfix). Zawsze powtarzam moim klientom i współpracownikom: zawsze weryfikujcie te dane w dokumentacji producenta. To jedyny sposób, aby mieć pewność, że kotwa będzie działać zgodnie z przeznaczeniem i deklarowanymi parametrami nośności.
Dlaczego precyzyjny wymiar jest ważniejszy niż myślisz?
- Zmniejszona nośność: Użycie kotwy o nieprawidłowych wymiarach, na przykład zbyt krótkiej lub wymagającej zbyt małej głębokości zakotwienia, drastycznie obniża jej zdolność do przenoszenia obciążeń. To prosta droga do awarii mocowania.
- Ryzyko uszkodzenia konstrukcji: Niewłaściwie dobrana kotwa może spowodować pęknięcia w betonie lub innym podłożu, zwłaszcza gdy nie zachowano odpowiednich odległości od krawędzi czy między kotwami.
- Trudności montażowe: Zbyt mała średnica otworu uniemożliwi osadzenie kotwy, a zbyt duża sprawi, że kotwa nie będzie miała odpowiedniego oparcia do rozparcia. To generuje frustrację i marnuje czas.
- Marnotrawstwo materiałów: Błędy w doborze kotew często prowadzą do konieczności ich wymiany, co oznacza dodatkowe koszty i straty materiałowe.
- Brak zgodności z normami: W budownictwie precyzja jest kluczowa. Użycie kotew niezgodnych z projektem lub normami budowlanymi może skutkować odrzuceniem odbioru prac i poważnymi konsekwencjami prawnymi.
Z mojego doświadczenia wynika, że dokładne wymiary są kluczowe dla uzyskania deklarowanej wytrzymałości mocowania. Nie ma tu miejsca na "mniej więcej".

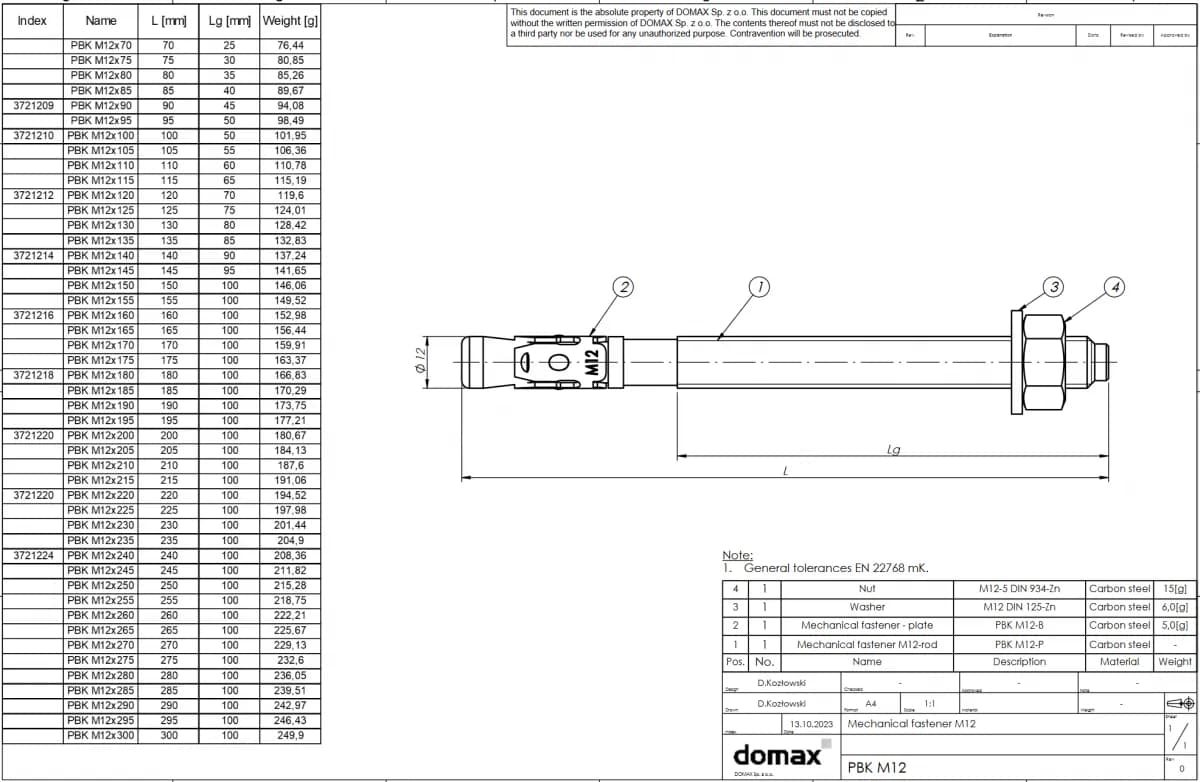

Tabela wymiarów kotwy M12: Twój praktyczny przewodnik
Aby ułatwić Wam nawigację w świecie kotew M12, przygotowałem zestawienie najpopularniejszych typów i ich kluczowych wymiarów. Traktujcie to jako praktyczny przewodnik, który pomoże Wam szybko wybrać odpowiednią kotwę do Waszego projektu. Pamiętajcie jednak, że to są wartości orientacyjne, a ostateczne dane zawsze znajdziecie w kartach technicznych producentów.
Kotwa pierścieniowa M12: Długości i maksymalna grubość mocowania
Kotwy pierścieniowe, często nazywane opaskowymi lub ekspresowymi, to solidne rozwiązania do mocowania w betonie niezarysowanym klasy C20/25 do C50/60. Sprawdzają się doskonale przy dużych i średnich obciążeniach. Ich konstrukcja zapewnia pewne zakotwienie. Poniżej przedstawiam kluczowe wymiary dla najczęściej spotykanych długości.| Typ kotwy | Długość (L) | Maksymalna grubość mocowania (tfix) | Moment dokręcający | Minimalna odległość od krawędzi (c_min) |
|---|---|---|---|---|
| M12 pierścieniowa | 100 mm | Zmienne, zależne od długości | ~50 Nm | ~60 mm |
| M12 pierścieniowa | 120 mm | Zmienne, zależne od długości | ~50 Nm | ~60 mm |
| M12 pierścieniowa | 180 mm | Zmienne, zależne od długości | ~50 Nm | ~60 mm |
Kotwa sworzniowa M12: Porównanie popularnych długości (110, 120, 150 mm)
Kotwy sworzniowe to moi faworyci, gdy mowa o mocowaniu konstrukcji stalowych, barierek czy balustrad w betonie niezarysowanym. Ich wytrzymałość i łatwość montażu sprawiają, że są niezwykle popularne. Poniżej porównuję najczęściej używane długości M12 i ich kluczowe parametry, w tym wymagania dotyczące minimalnej grubości podłoża, co jest niezwykle ważne dla bezpieczeństwa.
| Typ kotwy | Długość (L) | Maksymalna grubość mocowania (tfix) | Minimalna głębokość wiercenia (h1) | Efektywna głębokość zakotwienia (hef) | Minimalna grubość podłoża |
|---|---|---|---|---|---|
| M12 sworzniowa | 110 mm | 10 mm | ≥ 92 mm | ~65-81 mm | 150 mm |
| M12 sworzniowa | 120 mm | 20 mm | ≥ 92 mm | ~65-81 mm | 150 mm |
| M12 sworzniowa | 150 mm | 50 mm | ≥ 92 mm | ~65-81 mm | 150 mm |
Kotwa tulejowa M12: Kiedy standardowa średnica otworu to za mało?
Kotwy tulejowe charakteryzują się tym, że ich tuleja rozporowa działa na całej długości, zapewniając pewne mocowanie. Kluczową różnicą, którą zawsze podkreślam, jest to, że dla niektórych kotew tulejowych M12 wymagana średnica otworu montażowego może być większa niż średnica gwintu. Na przykład, dla kotwy oznaczonej jako M12/fi16 x 50, 16 mm to średnica zewnętrzna tulei i jednocześnie wymagana średnica otworu, natomiast 50 mm to długość całkowita kotwy. To jest bardzo ważne, aby nie pomylić tych wartości i zawsze używać odpowiedniego wiertła.

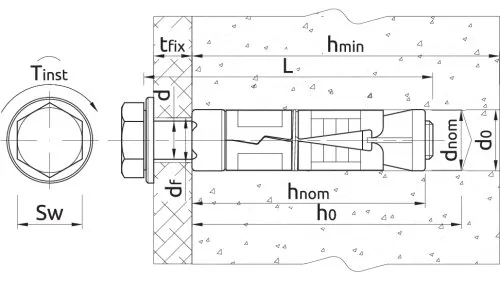

Kluczowe parametry montażowe: Precyzja to podstawa
Pamiętajcie, że prawidłowy montaż kotew to nie tylko kwestia ich wymiarów. To także zrozumienie i zastosowanie wszystkich kluczowych parametrów, które decydują o bezpieczeństwie i trwałości mocowania. Zaniedbanie któregokolwiek z nich może mieć poważne konsekwencje.
Jaka średnica wiertła pod kotwę M12? Zawsze ta sama zasada
Dla większości kotew mechanicznych M12, takich jak sworzniowe czy pierścieniowe, standardowa średnica otworu montażowego wynosi 12 mm. Jest to zasada, którą stosuję od lat. Jednak, jak już wspomniałem przy kotwach tulejowych, istnieją wyjątki. Dla niektórych typów kotew tulejowych, gdzie to tuleja ma określoną średnicę zewnętrzną, wymagana średnica wiertła może wynosić np. 16 mm. Dlatego tak ważne jest, aby zawsze sprawdzić zalecenia producenta w karcie technicznej. To jedyny pewny sposób, aby uniknąć błędów.
Głębokość otworu a długość kotwy: jak obliczyć idealną wartość?
Parametr "minimalna głębokość wiercenia (h1)" jest absolutnie kluczowy. To nie jest głębokość, na jaką kotwa ma wejść, ale głębokość, na jaką musisz wywiercić otwór w podłożu. Dla kotwy M12x100 mm minimalna głębokość wiercenia to zazwyczaj około 70 mm. Natomiast dla dłuższych kotew, takich jak M12x110 mm czy M12x150 mm, ta wartość często wynosi ≥ 92 mm. Zawsze doradzam, aby wiercić otwór głębiej o około 10 mm niż minimalna głębokość h1. Dlaczego? Aby mieć pewność, że kotwa osadzi się w pełni, nawet jeśli na dnie otworu pozostanie trochę pyłu po wierceniu. To małe odstępstwo, które może uratować całe mocowanie.
Co to jest efektywna głębokość zakotwienia (hef) i dlaczego jest kluczowa?
Efektywna głębokość zakotwienia (hef), czasem nazywana nominalną głębokością osadzenia (h_nom), to nic innego jak głębokość, na jakiej kotwa faktycznie pracuje w podłożu. To nie jest cała długość kotwy, ale ta część, która odpowiada za przenoszenie obciążeń. Dlaczego jest tak kluczowa? Ponieważ to właśnie hef decyduje o nośności i bezpieczeństwie całego mocowania. Im większa efektywna głębokość zakotwienia, tym zazwyczaj większa jest nośność kotwy. Dla kotew sworzniowych M12 często wynosi ona około 65-81 mm. Ignorowanie tego parametru to proszenie się o problemy.
Maksymalna grubość mocowanego elementu (tfix): Jak dobrać kotwę do grubości materiału?
Parametr tfix, czyli maksymalna grubość mocowanego elementu, jest niezwykle ważny. Określa on, jak gruby element (np. płyta stalowa, profil) można bezpiecznie zamocować daną kotwą, zachowując jednocześnie odpowiednią efektywną głębokość zakotwienia. Jest to bezpośrednio powiązane z długością kotwy, a jego prawidłowe dobranie to podstawa stabilnego i bezpiecznego montażu.
Praktyczne przykłady: Dobór długości kotwy do grubości materiału
Aby to dobrze zobrazować, posłużę się kilkoma praktycznymi przykładami, które jasno pokazują zależność między długością kotwy a parametrem tfix:
- Kotwa M12x110 mm: tfix = 10 mm
- Kotwa M12x120 mm: tfix = 20 mm
- Kotwa M12x150 mm: tfix = 50 mm
- Kotwa M12x180 mm: tfix = 95 mm
Jak widać, im dłuższa kotwa, tym grubszy element możemy nią zamocować, zachowując przy tym odpowiednią głębokość zakotwienia. To prosta zasada, którą warto mieć zawsze na uwadze.
Co zrobić, gdy mocowany element jest grubszy niż zakładałeś?
To częsty scenariusz na budowie. Jeśli okaże się, że mocowany element jest grubszy, niż pierwotnie zakładałeś, zawsze wybierz dłuższą kotwę. To jedyne bezpieczne rozwiązanie, które zapewni odpowiednią głębokość zakotwienia i maksymalną grubość mocowanego elementu. Nigdy nie próbuj "na siłę" używać zbyt krótkiej kotwy. Grozi to niewystarczającym zakotwieniem, obniżeniem nośności, a w skrajnych przypadkach nawet wyrwaniem kotwy z podłoża. Bezpieczeństwo jest najważniejsze, a wymiana kotwy na dłuższą to niewielki koszt w porównaniu do potencjalnych szkód.
Wymiary to nie wszystko: Moment dokręcania i bezpieczne odległości montażowe
W mojej pracy zawsze podkreślam, że nawet idealnie dobrana kotwa o perfekcyjnych wymiarach nie spełni swojej funkcji, jeśli nie zostanie prawidłowo zamontowana. Oprócz samych wymiarów, równie ważne, a często nawet ważniejsze, są prawidłowy moment dokręcania oraz zachowanie minimalnych odległości montażowych. To one decydują o tym, czy mocowanie będzie trwałe i bezpieczne.
Z jaką siłą dokręcać? Optymalny moment dokręcania dla kotwy M12
Moment dokręcania to siła, z jaką dokręcasz nakrętkę kotwy. Dla kotew M12, zwłaszcza tych pierścieniowych, typowa wartość wynosi około 50 Nm. To nie jest wartość przypadkowa jest ona precyzyjnie określona przez producenta i ma kluczowe znaczenie dla prawidłowego rozparcia kotwy w podłożu. Zawsze zalecam użycie klucza dynamometrycznego. Dlaczego? Niedokręcenie kotwy sprawi, że mocowanie będzie luźne i niestabilne, nie osiągnie deklarowanej nośności. Z kolei przekręcenie może doprowadzić do uszkodzenia samej kotwy (np. zerwania gwintu) lub, co gorsza, do uszkodzenia podłoża, w którym jest osadzona. Precyzja w tym aspekcie jest absolutnie niezbędna.
Jak blisko krawędzi można montować? Bezpieczna odległość minimalna (c_min)
Minimalna odległość od krawędzi (c_min) to parametr, który określa, jak blisko krawędzi elementu konstrukcyjnego (np. płyty betonowej) można bezpiecznie zamontować kotwę. Dla kotew M12 typowa wartość to około 60 mm. Zachowanie tej odległości jest kluczowe z dwóch powodów: po pierwsze, zapobiega pękaniu betonu pod wpływem naprężeń generowanych przez kotwę podczas rozparcia i obciążenia. Po drugie, zapewnia pełną nośność kotwy, ponieważ pozwala jej pracować w nienaruszonym materiale. Ignorowanie c_min to prosta droga do osłabienia konstrukcji.
Minimalny rozstaw kotew (s_min): Jak uniknąć pęknięcia betonu?
Minimalny rozstaw kotew (s_min) to odległość, jaką należy zachować między dwoma sąsiadującymi kotwami. Dla kotew M12 typowa wartość to około 120 mm. Ten parametr jest niezwykle ważny, zwłaszcza gdy montujesz wiele kotew obok siebie, na przykład mocując dużą płytę. Jego zachowanie ma na celu równomierne rozłożenie obciążeń na podłoże i, podobnie jak c_min, zapobieganie pękaniu betonu. Jeśli kotwy będą zbyt blisko siebie, naprężenia w podłożu skumulują się, co może doprowadzić do jego uszkodzenia i drastycznego obniżenia nośności całego układu mocującego.

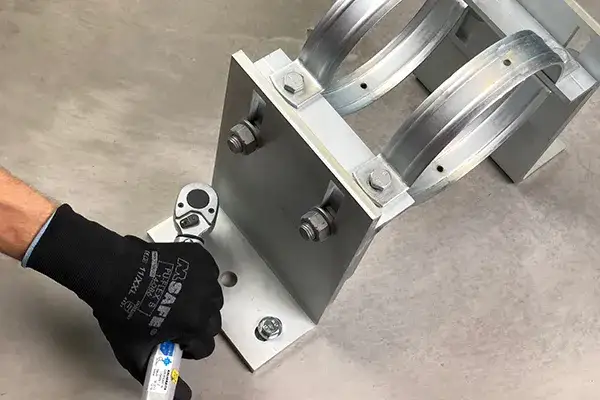

Najczęstsze błędy przy montażu kotew M12 i jak ich unikać
Nawet najbardziej doświadczonym fachowcom zdarzają się błędy, ale znajomość tych najczęstszych pozwala ich skutecznie unikać. Z mojego wieloletniego doświadczenia wynika, że poniższe pomyłki są powtarzalne i prowadzą do najpoważniejszych konsekwencji. Warto je zapamiętać, aby zawsze gwarantować prawidłowy i bezpieczny montaż.
Błąd nr 1: Zbyt płytki otwór montażowy
To jeden z najpowszechniejszych błędów, który widziałem na budowach. Polega na wywierceniu otworu o zbyt małej głębokości, niezgodnie z parametrem h1 (minimalna głębokość wiercenia). Konsekwencje są poważne: kotwa nie osiągnie wymaganej efektywnej głębokości zakotwienia (hef), co drastycznie obniży jej nośność i zwiększy ryzyko wyrwania z podłoża. Rozwiązanie jest proste: zawsze wierć otwór głębiej o około 10 mm niż minimalna głębokość zakotwienia h1. Ten zapas pozwoli na swobodne osadzenie kotwy, nawet jeśli na dnie otworu pozostanie trochę pyłu.
Błąd nr 2: Ignorowanie grubości mocowanego elementu
Innym często popełnianym błędem jest użycie kotwy o zbyt małej długości w stosunku do grubości mocowanego elementu, czyli ignorowanie parametru tfix. Widziałem to wielokrotnie ludzie wybierają kotwę "na oko", a potem okazuje się, że element jest za gruby. W takiej sytuacji kotwa nie będzie w stanie prawidłowo rozprzeć się w podłożu, a element nie zostanie stabilnie zamocowany. Rozwiązanie: zawsze dobieraj długość kotwy tak, aby jej parametr tfix był odpowiedni dla grubości mocowanego elementu. Jeśli element jest grubszy, niż zakładałeś, wybierz dłuższą kotwę. To inwestycja w bezpieczeństwo.
Przeczytaj również: Kotwy montażowe do okien: Wybierz, zamontuj, uniknij błędów!
Błąd nr 3: Nieprawidłowa średnica wiertła
Ten błąd wydaje się banalny, ale ma katastrofalne skutki. Użycie wiertła o nieodpowiedniej średnicy za małej lub za dużej to prosta droga do zniszczenia mocowania. Jeśli wiertło jest za małe, kotwa po prostu nie wejdzie do otworu. Jeśli jest za duże, kotwa nie będzie miała odpowiedniego oparcia do rozparcia, co drastycznie obniży jej nośność, a w skrajnych przypadkach sprawi, że będzie się obracać w otworze. Rozwiązanie: zawsze używaj wiertła o dokładnie takiej średnicy, jaką zaleca producent dla danej kotwy. Dla większości kotew M12 będzie to 12 mm, ale pamiętaj o wyjątkach, takich jak niektóre kotwy tulejowe, gdzie może być potrzebne wiertło 16 mm. Sprawdzenie karty technicznej to podstawa.
