Montaż kotew w betonie: uniknij błędów i mocuj jak profesjonalista

Ten artykuł to kompleksowy przewodnik po prawidłowym montażu kotew w betonie, stworzony z myślą o osobach szukających praktycznych instrukcji, które wykraczają poza podstawowe filmy instruktażowe dostępne w sieci. Dowiesz się, jak wybrać odpowiedni typ kotwy, przygotować narzędzia i wykonać montaż krok po kroku, unikając najczęstszych błędów.

Film to nie wszystko: co decyduje o trwałym i bezpiecznym mocowaniu kotew?

Z mojego doświadczenia wiem, że oglądanie filmów instruktażowych na YouTube to świetny punkt wyjścia. Pozwala zorientować się w temacie i zobaczyć ogólny zarys pracy. Jednak często brakuje w nich kluczowych detali, które w praktyce decydują o bezpieczeństwie i trwałości mocowania. Filmy rzadko wchodzą w niuanse, takie jak znaczenie dokładnego czyszczenia otworu, precyzyjny dobór kotwy do specyficznego zastosowania, czy też konieczność użycia klucza dynamometrycznego do osiągnięcia odpowiedniego momentu obrotowego. Ten artykuł ma za zadanie uzupełnić te luki, dostarczając Ci wiedzy nie tylko o tym, "jak" coś zrobić, ale przede wszystkim "dlaczego" jest to tak ważne. Dzięki temu Twoje mocowanie będzie solidne i bezpieczne na lata.

Kluczowe decyzje, które musisz podjąć, zanim jeszcze chwycisz za wiertarkę

Zanim w ogóle pomyślisz o wiertarce, musisz podjąć kilka fundamentalnych decyzji. To one zadecydują o wyborze odpowiedniej kotwy i techniki montażu:

• Rodzaj podłoża: Czy beton jest spękany, zniszczony, czy w dobrym stanie? Czy jest to beton zwykły, lekki, a może pustaki? Stan betonu ma ogromne znaczenie dla wyboru kotwy.
• Przewidywane obciążenie: Jak ciężki element będzie mocowany? Czy obciążenie będzie statyczne, dynamiczne, czy może występować uderzeniowe? Odpowiedź na to pytanie jest kluczowa dla wyboru kotwy o odpowiedniej nośności.
• Odległość od krawędzi i odstępy między kotwami: Czy mocowanie będzie blisko krawędzi betonowego elementu? Jakie będą odległości między poszczególnymi kotwami? Niektóre typy kotew generują naprężenia, które mogą prowadzić do pęknięć, jeśli zostaną zamontowane zbyt blisko krawędzi.
• Warunki środowiskowe: Czy mocowanie będzie narażone na wilgoć, wysokie lub niskie temperatury, chemikalia? To wpływa na wybór materiału kotwy (np. stal nierdzewna) i typu żywicy w przypadku kotew chemicznych.

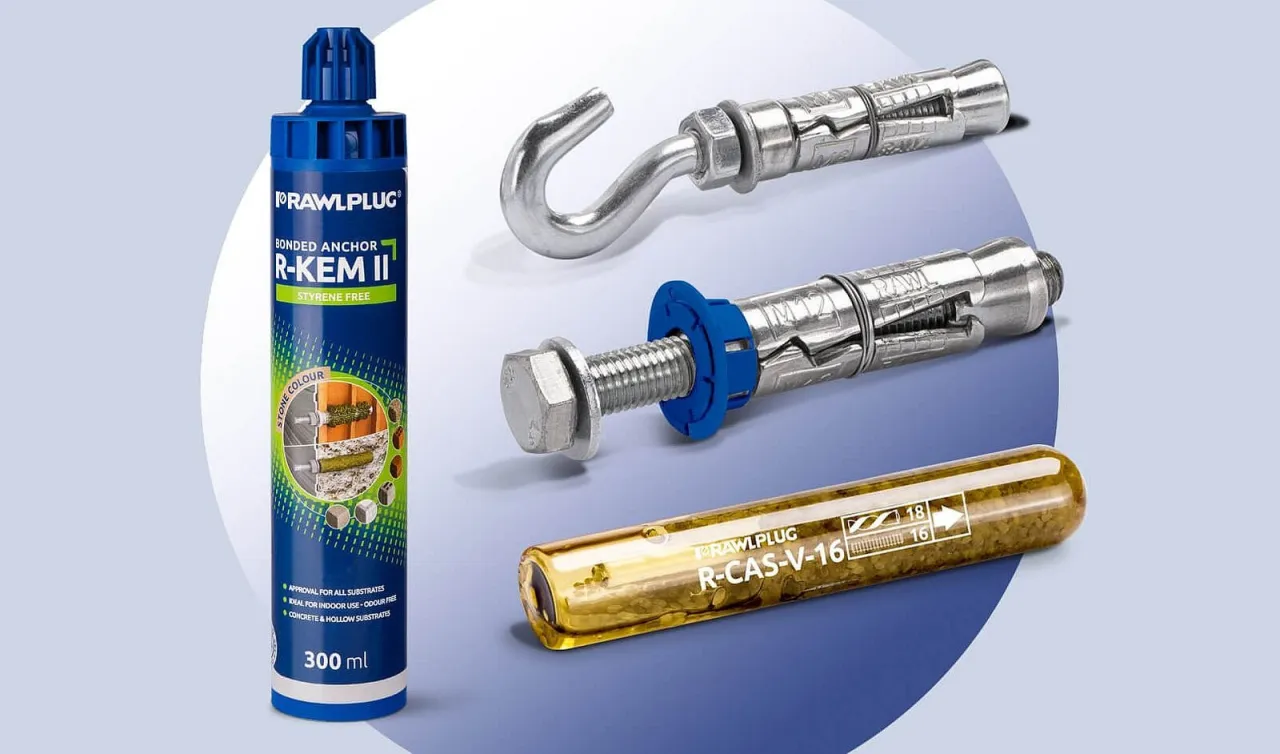

Wybór kotwy: mechaniczna czy chemiczna klucz do trwałego mocowania?

Wybór odpowiedniego typu kotwy to absolutny fundament każdego trwałego i bezpiecznego mocowania w betonie. To nie jest kwestia preferencji, ale technicznej konieczności. Błędna decyzja na tym etapie może skutkować nie tylko słabym mocowaniem, ale wręcz zagrożeniem bezpieczeństwa. Przyjrzyjmy się dwóm głównym typom kotew, abyś mógł świadomie podjąć najlepszą decyzję dla swojego projektu.

Kotwa mechaniczna: kiedy szybkość i prostota montażu wygrywają?

Kotwy mechaniczne, jak sama nazwa wskazuje, działają na zasadzie fizycznego rozprężania się w otworze, co zapewnia natychmiastową nośność. Ich największą zaletą jest szybkość i prostota montażu wiercisz otwór, osadzasz kotwę, dokręcasz i gotowe. Są wykonane najczęściej ze stali ocynkowanej lub nierdzewnej. Jednak ich działanie opiera się na generowaniu naprężeń w betonie, co jest ich głównym ograniczeniem. Z tego powodu nie zaleca się ich do montażu blisko krawędzi betonu, ani w miejscach, gdzie beton jest już spękany. Wśród kotew mechanicznych wyróżniamy typy takie jak: opaskowe (do montażu przelotowego), tulejowe (do mniejszych obciążeń, np. instalacji), segmentowe (do najwyższych obciążeń) czy wkręcane (które nie powodują naprężeń i nadają się do montażu tymczasowego).

Kotwa chemiczna (wklejana): dlaczego jest niezastąpiona przy krawędziach i w słabszym betonie?

Kotwy chemiczne, znane również jako wklejane, to zupełnie inna technologia. Działają na zasadzie adhezji, czyli połączenia żywicy z betonem i prętem gwintowanym. Ich największą zaletą jest brak generowania naprężeń w podłożu, co czyni je idealnym rozwiązaniem do montażu blisko krawędzi, w mniejszych odstępach, a także w podłożach zniszczonych, porowatych czy spękanych. Zapewniają bardzo wysoką nośność i szczelność połączenia, co jest nieocenione w trudnych warunkach. Wadą jest natomiast bardziej czasochłonny montaż, wynikający z konieczności utwardzenia żywicy. W zależności od potrzeb, możemy wybierać spośród różnych typów żywic: poliestrowe (tańsze, do niższych obciążeń, szybkie wiązanie), winyloestrowe/hybrydowe (do wysokich obciążeń, mogą być stosowane w niskich temperaturach) oraz epoksydowe (do najwyższych obciążeń, wysoka przyczepność, ale długi czas utwardzania i niezalecane zimą).

Tabela porównawcza: chemiczna vs. mechaniczna która do Twojego zadania?

Aby ułatwić Ci wybór, przygotowałem tabelę, która zestawia kluczowe cechy obu typów kotew:

Cecha	Kotwa mechaniczna	Kotwa chemiczna
Zasada działania	Rozprężanie w otworze	Adhezja żywicy z betonem i prętem
Generowanie naprężeń w podłożu	Tak (ryzyko pęknięć)	Nie (bezpieczna dla betonu)
Odległość od krawędzi/rozstaw	Większe wymagane odległości	Mniejsze wymagane odległości
Typ podłoża	Beton w dobrym stanie, niespękany	Beton spękany, zniszczony, porowaty
Szybkość montażu	Szybki, natychmiastowa nośność	Wolniejszy (czas wiązania żywicy)
Nośność	Dobra, zależna od typu i betonu	Bardzo wysoka, stabilna
Typowe zastosowania	Mocowanie barierek, regałów, konstrukcji stalowych w centrum płyty	Mocowanie fasad, balustrad, ciężkich konstrukcji, montaż blisko krawędzi

Niezbędnik majstra: Jakie narzędzia i akcesoria musisz przygotować przed rozpoczęciem pracy?

Prawidłowe przygotowanie to połowa sukcesu. Zanim zaczniesz wiercić, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i akcesoria. Ich brak lub niewłaściwy dobór może nie tylko spowolnić pracę, ale wręcz uniemożliwić prawidłowy montaż. Oto lista, którą zawsze mam pod ręką:

• Wiertarka udarowa z odpowiednim wiertłem do betonu (np. SDS Plus).
• Pompka do przedmuchiwania otworów lub sprężone powietrze.
• Szczotka druciana (wycior) o średnicy dopasowanej do otworu.
• Klucz dynamometryczny (niezbędny do prawidłowego montażu kotew mechanicznych).
• Pistolet do aplikacji kotew chemicznych.
• Środki ochrony osobistej: okulary ochronne, rękawice.
• Miarka, ołówek, poziomica.

Wiertarka i wiertła: jak dobrać sprzęt, by nie zniszczyć ani betonu, ani narzędzi?

Do wiercenia w betonie koniecznie użyj wiertarki udarowej. Zwykła wiertarka sobie z tym nie poradzi, a Ty tylko zniszczysz wiertło. Wiertła z mocowaniem SDS Plus lub SDS Max (do większych średnic) są standardem. Kluczowe jest dokładne dopasowanie średnicy wiertła do średnicy kotwy ani za małe, ani za duże! Informację o wymaganej średnicy znajdziesz zawsze na opakowaniu kotwy. Co do głębokości, otwór powinien być zazwyczaj o około 5-10 mm głębszy niż długość kotwy lub głębokość zakotwienia. Pozwala to na swobodne osadzenie kotwy i zebranie ewentualnych zanieczyszczeń na dnie otworu.

Klucz dynamometryczny: dlaczego bez niego montaż kotwy mechanicznej to loteria?

Jeśli montujesz kotwy mechaniczne, klucz dynamometryczny jest absolutnie niezbędny. Nie jest to gadżet, ale narzędzie gwarantujące bezpieczeństwo. Zbyt słabe dokręcenie kotwy nie zapewni jej deklarowanej nośności, a mocowanie będzie niestabilne. Z kolei zbyt mocne dokręcenie może doprowadzić do uszkodzenia kotwy, a nawet do pęknięcia betonu, co jest sytuacją katastrofalną. Producent kotwy zawsze podaje precyzyjny moment obrotowy, do jakiego należy dokręcić kotwę. Ignorowanie tej wartości to proszenie się o problemy.

Zestaw do czyszczenia otworów: mały wydatek, który ratuje całą inwestycję

To jest ten element, który nagminnie jest pomijany, a jego znaczenie jest krytyczne, zwłaszcza przy kotwach chemicznych. Zestaw do czyszczenia otworów to prosta pompka do przedmuchiwania (lub sprężone powietrze) oraz szczotka druciana (wycior) o średnicy dopasowanej do otworu. Pył i zwierciny pozostawione w otworze drastycznie obniżają przyczepność żywicy i nośność kotwy. W przypadku kotew mechanicznych również wpływają negatywnie na rozprężanie. To naprawdę mały wydatek, który ratuje całą inwestycję i gwarantuje, że Twoje mocowanie będzie działać zgodnie z przeznaczeniem.

Montaż kotwy mechanicznej krok po kroku: instrukcja dla perfekcjonistów

Montaż kotwy mechanicznej wydaje się prosty, ale diabeł tkwi w szczegółach. Poniżej przedstawiam sprawdzoną instrukcję, która pozwoli Ci wykonać pracę perfekcyjnie.

1. Krok 1: Wiercenie idealnego otworu liczy się każdy milimetr średnicy i głębokości

   Zacznij od precyzyjnego wyznaczenia miejsca wiercenia. Użyj wiertarki udarowej i wiertła o średnicy dokładnie zgodnej z zaleceniami producenta kotwy. To kluczowe! Wierć otwór na głębokość o około 5-10 mm większą niż długość kotwy, aby zapewnić miejsce na ewentualne resztki pyłu i umożliwić swobodne osadzenie.

2. Krok 2: Czyszczenie, czyli fundament przyczepności (jak to zrobić dobrze?)

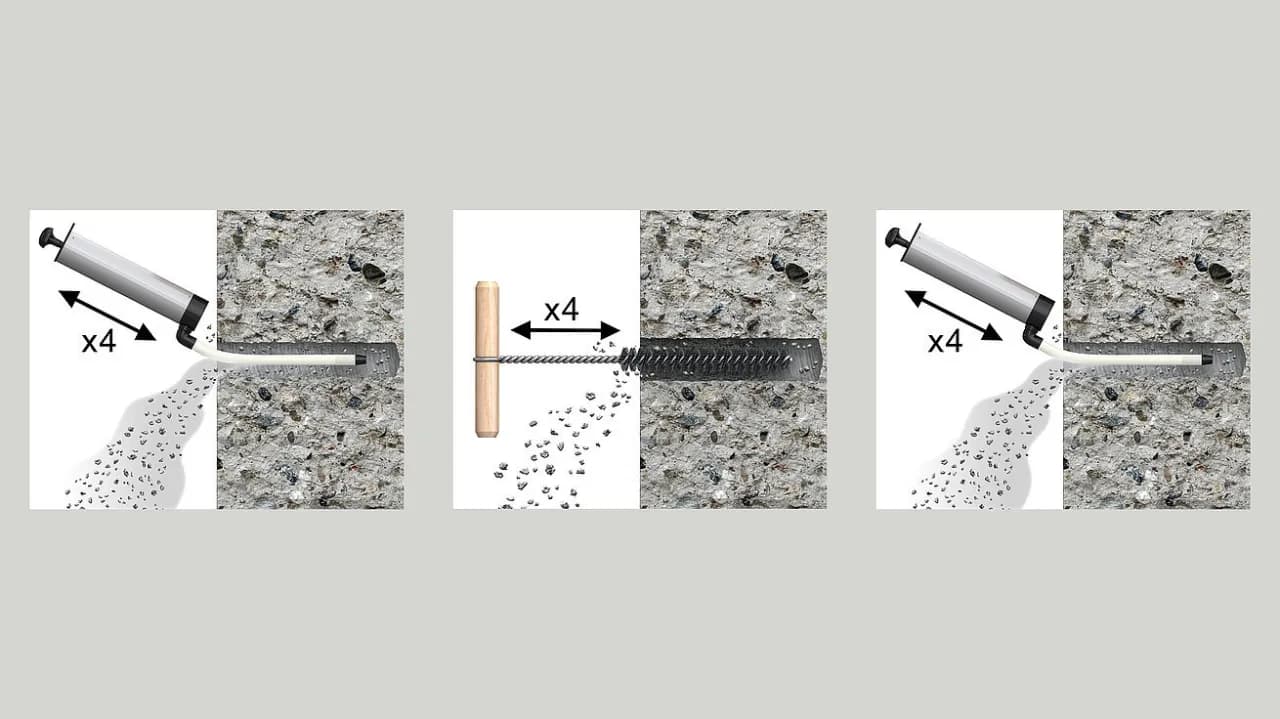

   Ten etap jest często bagatelizowany, a jest absolutnie fundamentalny. Po wywierceniu otworu musisz go dokładnie oczyścić. Ja zawsze stosuję procedurę 4x przedmuchanie, 4x szczotkowanie, 4x ponowne przedmuchanie. Użyj pompki do przedmuchiwania lub sprężonego powietrza, a następnie szczotki drucianej (wyciora) o średnicy dopasowanej do otworu. Upewnij się, że w otworze nie ma żadnych luźnych cząstek pyłu czy zwiercin. To kluczowe dla zapewnienia pełnej nośności kotwy mechanicznej.

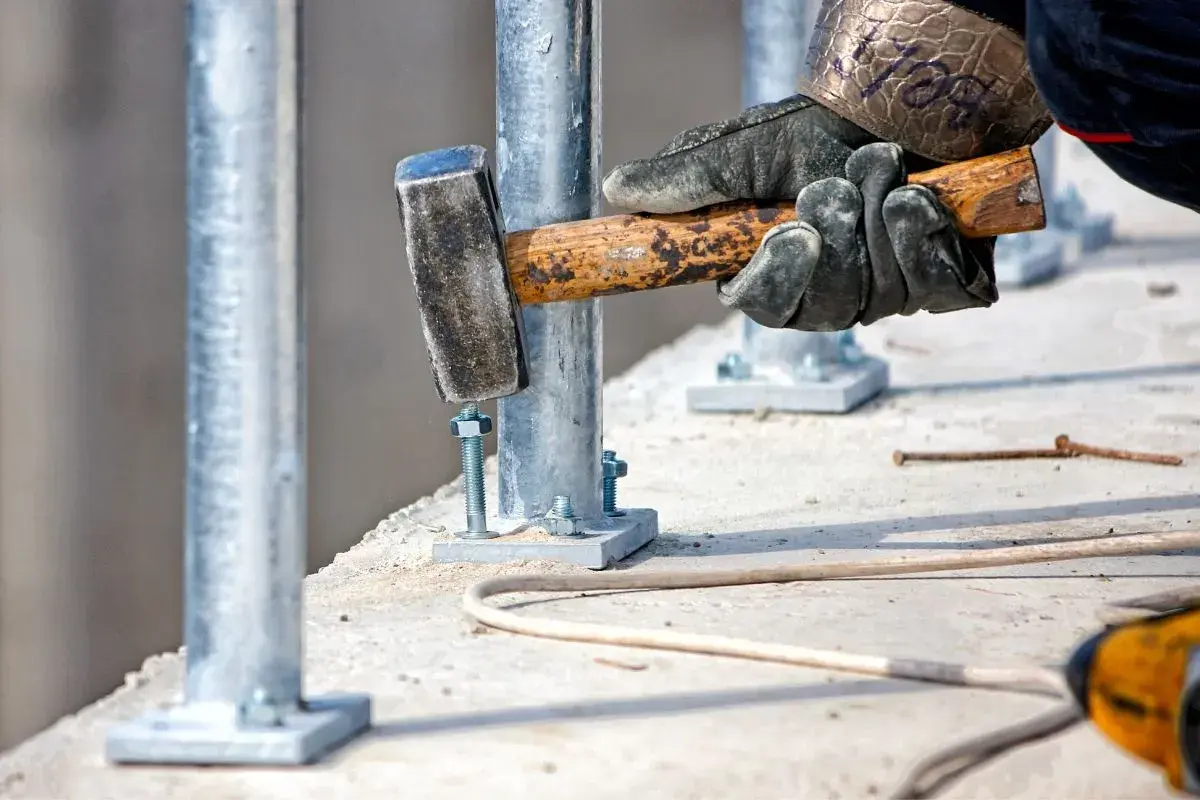

3. Krok 3: Osadzanie i dokręcanie kotwy sekret tkwi w odpowiednim momencie obrotowym

   Ostanie kotwę w wyczyszczonym otworze. Jeśli jest to kotwa przelotowa, możesz ją osadzić przez mocowany element. W razie potrzeby delikatnie dobij ją młotkiem, aż kołnierz kotwy (lub element mocowany) przylega do powierzchni betonu. Następnie, i to jest najważniejsze, dokręć kotwę kluczem dynamometrycznym do momentu obrotowego podanego przez producenta. Nie "na czuja", ale z precyzją. Tylko wtedy masz pewność, że kotwa rozprężyła się prawidłowo i osiągnęła swoją pełną nośność.

Sztuka montażu kotwy chemicznej: przewodnik po pewnym i trwałym łączeniu

Montaż kotwy chemicznej wymaga nieco więcej cierpliwości i precyzji, ale w zamian oferuje niezrównaną nośność i bezpieczeństwo, zwłaszcza w trudnych warunkach. Oto jak to zrobić krok po kroku.

1. Krok 1: Przygotowanie otworu dlaczego tutaj czystość jest absolutnie krytyczna?

   Podobnie jak w przypadku kotew mechanicznych, zaczynamy od precyzyjnego wiercenia otworu o odpowiedniej średnicy i głębokości. Jednak w przypadku kotew chemicznych, czystość otworu jest absolutnie krytyczna. Żywica musi mieć idealną powierzchnię do adhezji. Dlatego powtórz procedurę czyszczenia z pełną starannością: 4x przedmuchanie, 4x szczotkowanie, 4x ponowne przedmuchanie. Nie pomijaj żadnego kroku! Jakiekolwiek zanieczyszczenia drastycznie obniżą przyczepność żywicy i nośność całego mocowania.

2. Krok 2: Aplikacja żywicy jak prawidłowo wymieszać i dozować masę, by związała na 100%?

   Przygotuj pistolet do aplikacji żywicy. Pamiętaj, aby odrzucić pierwsze około 10 cm mieszanki, która wychodzi z dyszy. To jest niewymieszana żywica, która nie zwiąże prawidłowo. Dopiero gdy mieszanka ma jednolity kolor, możesz rozpocząć aplikację. Wypełnij otwór żywicą do około 2/3 głębokości, zaczynając od dna. Ważne jest, aby żywica równomiernie wypełniła otwór, wypychając powietrze.

3. Krok 3: Osadzanie pręta i czas wiązania kiedy można bezpiecznie obciążyć mocowanie?

   Natychmiast po aplikacji żywicy, osadź pręt gwintowany w otworze, wykonując ruch obrotowy. Upewnij się, że pręt jest osadzony na odpowiednią głębokość i że żywica wypłynęła na zewnątrz otworu, co świadczy o jego pełnym wypełnieniu. Teraz najważniejsze: przestrzegaj czasu wiązania podanego przez producenta! Czas ten zależy od temperatury otoczenia i typu żywicy. Nie obciążaj kotwy przed upływem tego czasu to gwarantuje pełne utwardzenie i osiągnięcie deklarowanej nośności.

Najczęstsze błędy, które rujnują mocowanie: tego na YouTube często nie pokazują!

Nawet najlepsze intencje i najdroższe kotwy nie zagwarantują sukcesu, jeśli popełnisz podstawowe błędy montażowe. Wiele z nich jest na tyle subtelnych, że łatwo je przeoczyć, zwłaszcza oglądając szybkie filmy instruktażowe. Poniżej przedstawiam te, które najczęściej widuję na budowach i które drastycznie obniżają bezpieczeństwo i trwałość mocowania.

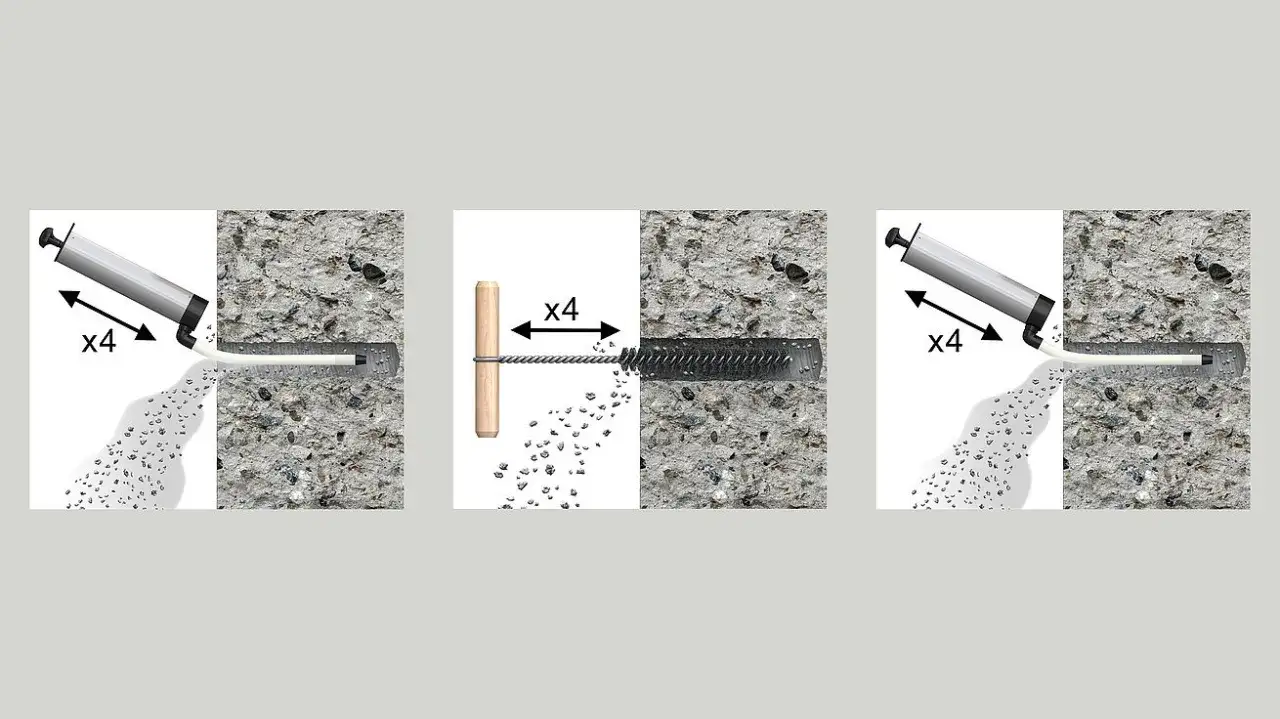

Błąd #1: Ignorowanie czyszczenia otworu jak brud niszczy nośność kotwy?

To jest chyba najczęstszy i najbardziej brzemienny w skutkach błąd. Pył, zwierciny i luźne cząstki betonu pozostawione w otworze działają jak warstwa separująca. W przypadku kotew chemicznych, żywica nie ma bezpośredniego kontaktu z czystym betonem, co drastycznie obniża adhezję i nośność. Zamiast solidnego połączenia, otrzymujesz słabe, kruche mocowanie. W kotwach mechanicznych zanieczyszczenia utrudniają prawidłowe rozprężenie. Pamiętaj: czysty otwór to podstawa solidnego mocowania.

Błąd #2: "Dokręcanie na czuja" dlaczego prowadzi to do pęknięć betonu lub luźnego mocowania?

Wielu majsterkowiczów, a nawet niektórych "fachowców", dokręca kotwy mechaniczne "na oko" lub "na wyczucie". To ogromny błąd! Jak już wspominałem, zbyt słabe dokręcenie nie zapewni odpowiedniego rozprężenia kotwy, co skutkuje brakiem deklarowanej nośności i luźnym mocowaniem. Z kolei zbyt mocne dokręcenie może spowodować nadmierne naprężenia w betonie, prowadząc do jego pęknięć, a nawet do uszkodzenia samej kotwy. Klucz dynamometryczny to nie opcja, to wymóg.

Błąd #3: Zła głębokość kotwienia i montaż zbyt blisko krawędzi jak uniknąć katastrofy?

Niewłaściwa głębokość otworu zarówno zbyt mała, jak i zbyt duża może osłabić mocowanie. Zbyt płytkie zakotwienie oznacza mniejszą powierzchnię styku i mniejszą nośność. Zbyt głębokie może utrudnić prawidłowe osadzenie lub rozprężenie. Równie poważnym błędem jest montaż kotew mechanicznych zbyt blisko krawędzi betonu. Kotwy te generują silne naprężenia rozporowe, które przy małej odległości od krawędzi mogą łatwo doprowadzić do odspojenia się fragmentu betonu i całkowitego zniszczenia mocowania. Zawsze sprawdzaj minimalne odległości od krawędzi podane przez producenta.

Bezpieczeństwo i dobre praktyki: jak pracować mądrze i zgodnie ze sztuką budowlaną?

Poza samą techniką montażu, równie ważne jest przestrzeganie zasad bezpieczeństwa i wybieranie produktów, które dają gwarancję jakości. Praca z betonem i chemią wymaga odpowiedzialności.

Ochrona osobista: o czym musisz pamiętać podczas wiercenia i aplikacji chemii?

Przed rozpoczęciem pracy zawsze pamiętaj o podstawowych środkach ochrony osobistej. Podczas wiercenia w betonie generuje się dużo pyłu i odprysków, dlatego okulary ochronne są absolutną podstawą. Chronią oczy przed uszkodzeniami. Przy pracy z żywicami chemicznymi, które mogą być drażniące dla skóry, rękawice ochronne to konieczność. Warto też zadbać o wentylację pomieszczenia, zwłaszcza przy dłuższej pracy z chemicznymi masami.

Co oznacza aprobata ETA na opakowaniu kotwy i dlaczego warto wybierać tylko takie produkty?

Kiedy kupujesz kotwy, zawsze szukaj na opakowaniu oznaczenia ETA Europejskiej Oceny Technicznej. To nie jest tylko pieczątka, to gwarancja jakości i bezpieczeństwa. Aprobata ETA potwierdza, że produkt został przetestowany zgodnie z rygorystycznymi europejskimi normami i spełnia określone właściwości techniczne, takie jak nośność, trwałość i odporność na różne warunki. Jest to podstawa do oznakowania CE i daje pewność, że kotwa zapewni deklarowaną nośność przez minimum 50 lat użytkowania. Wybieranie produktów bez ETA to ryzykowanie bezpieczeństwa i trwałości całego mocowania.

Przeczytaj również: Bit do płyt GK: Jaki wybrać, by uniknąć błędów? Poradnik Rafała

Podsumowanie: Twoja checklista solidnego montażu od wyboru do finalnego obciążenia

Aby mieć pewność, że wykonałeś wszystko zgodnie ze sztuką, przygotowałem dla Ciebie krótką checklistę:

• Wybór kotwy: Czy typ kotwy (mechaniczna/chemiczna) jest odpowiedni do podłoża, obciążenia i warunków środowiskowych?
• Wiertło: Czy średnica i głębokość otworu są zgodne z zaleceniami producenta kotwy?
• Czystość otworu: Czy otwór został dokładnie wyczyszczony (4x przedmuchanie, 4x szczotkowanie, 4x ponowne przedmuchanie)?
• Aplikacja kotwy mechanicznej: Czy kotwa została dokręcona kluczem dynamometrycznym do wskazanego momentu obrotowego?
• Aplikacja kotwy chemicznej: Czy żywica została prawidłowo wymieszana (jednolity kolor), a otwór wypełniony do 2/3 głębokości? Czy pręt został osadzony ruchem obrotowym?
• Czas wiązania (chemiczna): Czy przestrzegano czasu wiązania żywicy przed obciążeniem?
• Bezpieczeństwo: Czy użyto środków ochrony osobistej (okulary, rękawice)?
• Aprobata: Czy kotwa posiada Europejską Ocenę Techniczną (ETA)?
