Najwięcej problemów z prowadzeniem przewodów na elewacji zaczyna się wtedy, gdy temat pojawia się za późno, czyli już po przyklejeniu styropianu albo po wykonaniu tynku. W praktyce chodzi nie tylko o to, jak ukryć instalację, ale przede wszystkim o to, jak zrobić to bez osłabienia ocieplenia, bez psucia estetyki i bez późniejszych awarii. Poniżej pokazuję, kiedy takie rozwiązanie ma sens, jak je wykonać i na co zwrócić uwagę przy warstwie tynkarskiej.
Najważniejsze zasady, zanim przewód trafi pod tynk
- Najbezpieczniej planować trasę kabla przed wykonaniem warstwy zbrojonej i tynku.
- W styropianie lepiej prowadzić przewód w rurze osłonowej lub peszlu niż bezpośrednio w nacięciu.
- Połączenia i puszki powinny pozostać w miejscach dostępnych, a nie ukryte głęboko w ociepleniu.
- Im bardziej gotowa elewacja, tym większe ryzyko uszkodzenia tynku i pogorszenia izolacyjności.
- Przy naprawach trzeba odtworzyć siatkę, warstwę zbrojoną i dopasować tynk do istniejącej faktury.
- Przy gotowej fasadzie często rozsądniejszy jest kanał zewnętrzny albo nowa trasa od wewnątrz niż rozcinanie ocieplenia.
Kable w styropianie na elewacji wymagają planu, nie improwizacji
W ociepleniu elewacji da się ukryć przewody, ale nie robiłbym tego na zasadzie „wytnijmy rowek i jakoś to będzie”. Styropian jest częścią systemu ETICS, czyli zestawu, w którym ocieplenie, warstwa zbrojona i tynk pracują razem. Gdy rozcina się ten układ bez przemyślenia, łatwo osłabić izolację, zrobić mostek termiczny albo utrudnić późniejszą naprawę elewacji.
Ja traktuję taki montaż jako rozwiązanie dla trzech sytuacji: gdy elewacja jeszcze nie jest wykończona, gdy trzeba poprowadzić zasilanie do opraw, kamer lub domofonu, albo gdy instalacja jest niskonapięciowa i ma sens z punktu widzenia serwisu. Jeśli elewacja jest już gotowa, zwykle lepiej szukać trasy zastępczej niż ciąć tynk i styropian na ślepo.
Najważniejsza zasada brzmi prosto: sam kabel nie powinien być „zatopiony” w styropianie bez osłony. W praktyce przewód prowadzi się w rurze elektroinstalacyjnej albo peszlu, a nie luzem w wyfrezowanym kanale. To właśnie osłona daje szansę na wymianę kabla, a przy okazji ogranicza ryzyko uszkodzeń podczas kołkowania, tynkowania i późniejszych prac serwisowych. Najlepiej działa to wtedy, gdy trasę rozrysuje się jeszcze przed przyklejeniem siatki. Poniżej pokazuję kolejność, którą sam uznałbym za najbezpieczniejszą.

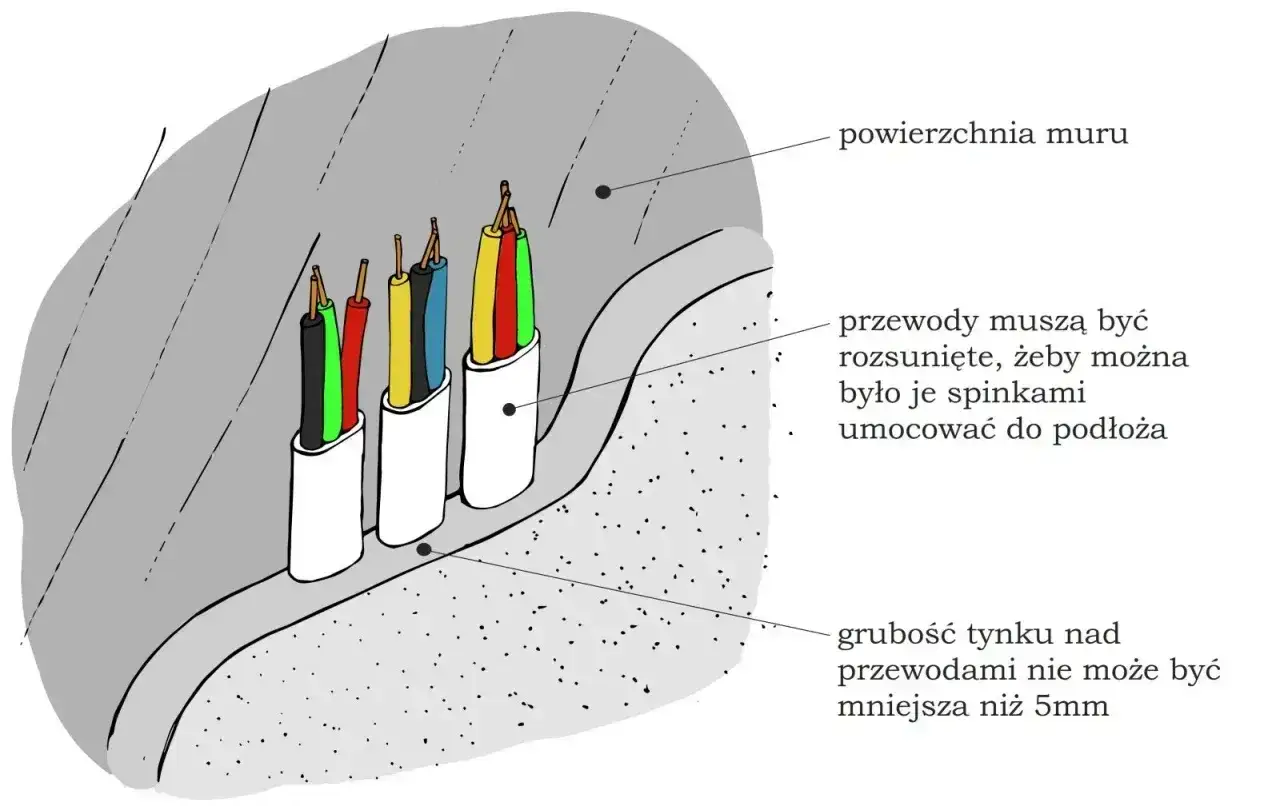

Jak poprowadzić przewód przed tynkowaniem
Jeśli elewacja nie jest jeszcze zamknięta tynkiem, można zrobić to porządnie i bez późniejszego rozkuwania warstw. Kluczowe jest to, żeby każda kolejna ekipa wiedziała, gdzie biegnie trasa i co ma zostać nienaruszone. Ja zwykle zaczynam od punktów końcowych, a dopiero potem rysuję odcinek pośredni.
- Wyznacz dokładnie miejsca wyjścia kabla. Oprawa, kamera, czujnik, domofon albo antena powinny mieć przewidziany punkt wyjścia i miejsce serwisowe.
- Poprowadź trasę możliwie prosto. Każde załamanie zwiększa opory przy przeciąganiu i utrudnia wymianę przewodu.
- Użyj osłony. Do pojedynczego przewodu zwykle wystarcza peszel lub rura 16 mm, ale przy kilku żyłach wygodniejsze bywa 20 mm.
- Zostaw zapas przewodu. W punktach końcowych dobrze mieć przynajmniej 20-30 cm luzu, żeby nie walczyć później z krótkim odcinkiem przy montażu osprzętu.
- Nie ukrywaj połączeń w niedostępnych miejscach. Jeśli trzeba łączyć odcinki, puszka powinna pozostać dostępna po wykonaniu elewacji.
- Sprawdź trasę przed tynkiem. Po ułożeniu osłony warto jeszcze raz przejść całość z ekipą od ocieplenia i upewnić się, że kołki, narożniki i zbrojenie nie wejdą w konflikt z przewodem.
W praktyce najlepiej sprawdzają się krótkie odcinki prowadzone pod oprawy zewnętrzne, do kamer i do osprzętu niskonapięciowego. Przy przewodach 230 V zachowałbym większą ostrożność, a na każdej elewacji z instalacją odgromową zwracałbym uwagę na przebieg przewodów odprowadzających, bo ich krzyżowanie się z trasą elektryczną zwyczajnie komplikuje późniejszy serwis. Gdy trasa jest już ustalona, najwięcej szkód robią powtarzalne błędy wykonawcze.
Najczęstsze błędy wychodzą dopiero po tynkowaniu
W tej pracy nie psuje się zwykle „jednej rzeczy”. Kłopot robi cały łańcuch drobnych zaniedbań: brak osłony, zbyt głęboki rowek, źle dobrane miejsce wyjścia, a na końcu tynk naprawiany na szybko. To właśnie dlatego elewacja po takich przeróbkach bywa widocznie gorsza od reszty ściany, nawet jeśli instalacja działa.
| Błąd | Skutek | Lepsze rozwiązanie |
|---|---|---|
| Przewód położony bezpośrednio w styropianie | Trudniejsza wymiana, większe ryzyko uszkodzeń i słabsza ochrona mechaniczna | Rura elektroinstalacyjna albo peszel dobrany do średnicy przewodu |
| Puszki i złączki ukryte głęboko w ociepleniu | Brak dostępu serwisowego i większe ryzyko awarii po kilku sezonach | Wszystkie połączenia w miejscu dostępnym po zakończeniu robót |
| Za głęboka bruzda w styropianie | Osłabienie izolacji i lokalne odznaczenie się naprawy na tynku | Płytka, kontrolowana trasa i odtworzenie warstwy zbrojonej |
| Kolizja z kołkowaniem ocieplenia | Uszkodzenie osłony albo przewodu podczas montażu | Najpierw projekt trasy, potem rozstaw kołków i narożników |
| Brak zapasu kabla przy wyjściu | Problemy z podłączeniem osprzętu i ryzyko naprężenia żył | Zostawić 20-30 cm rezerwy i dopiero po tynkowaniu przyciąć nadmiar |
Takie błędy są szczególnie kosztowne, bo po tynkowaniu naprawa nie polega już na samym przeciągnięciu przewodu. Trzeba odtworzyć siatkę, warstwę klejowo-szpachlową i dopasować fakturę. I tu wchodzi temat tynku, który dla wielu osób jest tylko „ostatnią warstwą”, a w praktyce mocno decyduje o trwałości całego detalu.
Jak tynk wpływa na trwałość całej przeróbki
Na elewacji z ociepleniem tynk nie jest dekoracją dodaną na końcu, tylko warstwą ochronną. To on bierze na siebie wodę, promieniowanie UV, zabrudzenia i mikrouszkodzenia. W systemach ETICS najczęściej stosuje się tynk cienkowarstwowy, czyli warstwę mającą zaledwie kilka milimetrów, ale bardzo ważną z punktu widzenia trwałości i wyglądu.
Przy prowadzeniu przewodów w styropianie szczególnie ważne jest odtworzenie warstwy zbrojonej, bo to ona stabilizuje podłoże pod tynk. Jeśli po wycięciu kanału nie odbuduje się tej warstwy porządnie, naprawa będzie widoczna szybciej niż sam kabel. Przy drobnych ingerencjach najlepiej pilnować nie tylko grubości, ale też faktury ziarna i koloru, bo różnice na elewacji wychodzą właśnie na takich detalach.
| Rodzaj tynku | Co daje na elewacji | Moje praktyczne uwagi |
|---|---|---|
| Mineralny | Dobra paroprzepuszczalność i zwykle niższy koszt | Wymaga staranniejszego wykończenia i często malowania, więc przy naprawach trzeba pilnować zgodności koloru |
| Silikatowy | Dobry kompromis między trwałością a paroprzepuszczalnością | Sprawdza się tam, gdzie elewacja ma oddychać i jednocześnie być odporna na zabrudzenia |
| Silikonowy | Bardzo dobra odporność na deszcz i zabrudzenia | Przy domu narażonym na warunki atmosferyczne to zwykle najbezpieczniejszy wybór |
| Akrylowy | Elastyczny i łatwy w aplikacji | Ja wybierałbym go ostrożniej na mocno eksponowanych ścianach, bo gorzej znosi wilgoć i zabrudzenia niż silikonowy |
Jeżeli mam wskazać rozwiązanie najbardziej uniwersalne przy elewacji z kablami ukrywanymi w warstwie ocieplenia, zwykle celowałbym w tynk silikonowy albo silikatowo-silikonowy. Daje lepszy margines bezpieczeństwa przy zewnętrznych naprawach i łatwiej utrzymać go w czystości. To nie znaczy, że inne tynki są złe, ale przy detalach instalacyjnych margines na błąd jest po prostu mniejszy. Skoro wiemy już, jak to zabezpieczyć, zostaje najbardziej przyziemne pytanie: ile to kosztuje i czy zawsze warto iść w tę stronę.
Ile to kosztuje i kiedy lepiej wybrać alternatywę
Koszt takiej przeróbki zależy głównie od momentu, w którym się ją robi. Najtaniej wychodzi zaplanowanie trasy przed ociepleniem, bo wtedy roboty da się połączyć z normalnym przebiegiem elewacji. Najdroższe jest rozcinanie gotowego tynku, naprawa warstwy zbrojonej i ponowne malowanie lub dopasowanie struktury.
| Rozwiązanie | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Przewód w peszlu lub rurze podczas ocieplania | Materiały zwykle ok. 1-3 zł/mb za osłonę i ok. 2,8-3,4 zł/mb za przewód; robocizna często 15-25 zł/mb | Gdy elewacja jest jeszcze w trakcie prac i można wszystko ułożyć bez niszczenia tynku |
| Bruzda w istniejącym styropianie i naprawa tynku | Najczęściej 30-50 zł/mb, a przy większej naprawie więcej | Gdy trzeba koniecznie schować trasę na już gotowej ścianie |
| Kanał lub listwa zewnętrzna | Materiały od kilku do kilkunastu zł/mb, zależnie od systemu i odporności UV | Gdy liczy się szybki montaż i łatwy dostęp serwisowy |
| Nowa trasa od wewnątrz budynku | Zwykle zależna od długości przejść i liczby punktów, często opłacalna przy krótkich odcinkach | Gdy można ominąć elewację bez utraty funkcjonalności |
W praktyce sam materiał nie jest najdroższy. Peszel czy rura kosztują niewiele, a przewód to zwykle kilka złotych za metr. Prawdziwy koszt robi robocizna, naprawa tynku i doprowadzenie wszystkiego do stanu, którego nie będzie widać po pierwszym deszczu. Dlatego przy gotowej elewacji często bardziej opłaca się wybrać prostą, widoczną trasę w estetycznym kanale niż udawać, że rozcięcie styropianu nic nie zmieniło. Zanim jednak ktokolwiek zacznie ciąć, warto ustalić kilka rzeczy z ekipą.
Co warto ustalić z ekipą przed rozpoczęciem tynkowania
Najwięcej oszczędza nie sam materiał, tylko dobra koordynacja. Jeśli elektryk, wykonawca ocieplenia i osoba od tynków wiedzą, gdzie biegnie trasa, później nie trzeba już poprawiać niczego w pośpiechu. Ja zawsze zapisałbym te ustalenia chociażby na zdjęciach z telefonu, bo po dwóch warstwach kleju i siatki pamięć bywa zawodna.
- Gdzie dokładnie mają wyjść wszystkie przewody z elewacji.
- Czy kabel ma być wymienialny w przyszłości, czy to tylko jednorazowe przejście.
- Jaką średnicę osłony przewidziano pod konkretny przewód.
- Gdzie pozostaną dostępne puszki, złączki i miejsca serwisowe.
- Jaki będzie finalny tynk i jaka ma być jego faktura, żeby naprawa nie odznaczała się na ścianie.
- Czy trasa nie wejdzie w kolizję z kołkowaniem, narożnikami, obróbkami blacharskimi albo instalacją odgromową.
- Kto odpowiada za odbiór trasy przed zamknięciem jej warstwą zbrojoną.
Jeżeli planujesz ocieplenie od zera, to właśnie teraz jest najlepszy moment, żeby zgrać elektrykę z tynkiem i całym ETICS. Jeśli elewacja jest już gotowa, wybieram rozwiązanie najmniej inwazyjne, nawet jeśli nie jest najbardziej „niewidoczne”, bo na tynku poprawki zawsze wychodzą szybciej niż na papierze. Dzięki temu instalacja działa, elewacja zachowuje wygląd, a niezgodności nie wracają po pierwszej zimie.
