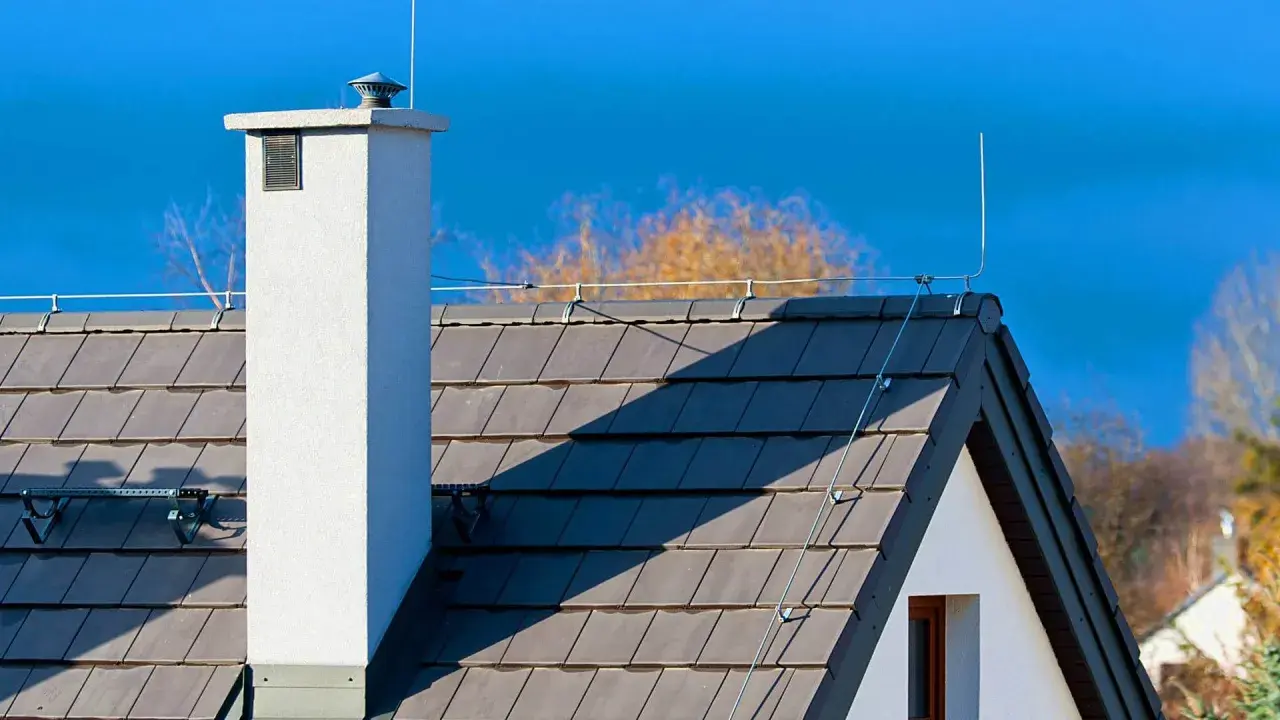

Gdy komin, antena albo urządzenia na dachu wystają ponad jego połać, zwykły przewód odgromowy może nie zapewnić im odpowiedniej strefy ochronnej. Właśnie wtedy stosuje się iglice odgromowe, czyli pionowe zwody połączone z przewodami odprowadzającymi i uziemieniem. Wyjaśniam, jak działają, kiedy mają sens, czym różnią się ich warianty, jak je dobrać oraz ile może kosztować kompletna instalacja w 2026 roku.
Najważniejsze decyzje dotyczące pionowego zwodu na dachu
- Iglica nie działa samodzielnie - musi być połączona ze zwodami, przewodami odprowadzającymi i uziemieniem.
- Wysokość dobiera projektant na podstawie strefy ochronnej, klasy LPS, kształtu dachu i przeszkód na jego powierzchni.
- Najczęstszy błąd to montaż masztu bez zachowania odstępu od instalacji PV, anten, klimatyzatorów i metalowych elementów.
- Cena samego elementu zaczyna się mniej więcej od 65-80 zł netto za prostą iglicę kominową, ale kompletna instalacja domu kosztuje zwykle kilka tysięcy złotych.
- Kontrolę instalacji piorunochronnej należy przeprowadzać co najmniej raz na 5 lat, a po zmianach na dachu także dodatkowo.
Co robi iglica i czego sama nie zapewnia
Iglica jest pionowym zwodem, czyli metalowym elementem znajdującym się w najwyższym lub szczególnie narażonym punkcie obiektu. Jej zadaniem jest stworzenie kontrolowanego miejsca przejęcia wyładowania i przekazanie prądu do dalszej części instalacji. Nie przyciąga piorunów z dużej odległości, lecz pomaga objąć ochroną konkretny fragment dachu, komin albo urządzenie techniczne.
Najważniejsze jest to, że pojedynczy maszt nie jest kompletnym piorunochronem. Jeśli nie ma ciągłego połączenia z uziemieniem, może stać się tylko metalowym elementem wystawionym na działanie prądu piorunowego. W praktyce system powinien obejmować zwody, przewody odprowadzające, uziom, połączenia wyrównawcze oraz ochronę przeciwprzepięciową w instalacji elektrycznej.
Sam zwód zewnętrzny chroni przede wszystkim przed bezpośrednim oddziaływaniem pioruna. Nie zabezpiecza automatycznie telewizora, falownika ani pompy ciepła przed przepięciem indukowanym w przewodach. Dlatego przy domu z fotowoltaiką, automatyką lub rozbudowaną elektroniką traktuję ograniczniki przepięć SPD jako uzupełnienie, a nie opcjonalny dodatek.
Dobór zależy od strefy ochrony, a nie od samej wysokości
Wysoka iglica nie zawsze oznacza dobrą ochronę. Liczy się to, jaki obszar rzeczywiście obejmuje jej strefa ochronna i czy poza nią nie pozostają komin, antena albo fragment paneli fotowoltaicznych. Do oceny wykorzystuje się między innymi metodę toczącej się kuli, metodę kąta ochronnego lub układ oczkowy.
W metodzie toczącej się kuli promień zależy od klasy ochrony odgromowej i wynosi typowo 20, 30, 45 albo 60 metrów. Nie oznacza to jednak, że maszt o wysokości 2 metrów zabezpiecza koło o promieniu 60 metrów. Są to parametry obliczeniowe, a faktyczna strefa zależy od geometrii dachu, położenia zwodu i klasy LPS.
Kiedy pionowy zwód jest szczególnie przydatny
- gdy komin lub nadbudówka wystaje wyraźnie ponad połać dachu,
- gdy na dachu znajdują się anteny, centrale wentylacyjne albo urządzenia klimatyzacyjne,
- gdy trzeba ochronić określony fragment instalacji PV bez prowadzenia przewodu bezpośrednio nad panelami,
- gdy dach ma skomplikowany kształt i sam zwód poziomy nie obejmuje wszystkich punktów,
- gdy obiekt stoi na wzniesieniu lub jest wyraźnie wyższy od sąsiedniej zabudowy.
Ja nie dobierałbym wysokości na oko ani na podstawie zasady „im wyżej, tym lepiej”. Zbyt wysoka konstrukcja zwiększa obciążenie wiatrem, wymaga solidniejszej podstawy i może pogorszyć bezpieczeństwo, jeśli zostanie ustawiona zbyt blisko przewodów elektrycznych lub metalowych części budynku.
Rodzaje i materiały dopasowane do konkretnego dachu
Na rynku spotyka się kilka podstawowych wariantów. Różnią się miejscem montażu, sposobem stabilizacji i odpornością na warunki atmosferyczne. Najważniejsze jest dopasowanie podstawy do pokrycia oraz konstrukcji dachu, a nie wybór najdłuższego dostępnego pręta.
| Rodzaj | Zastosowanie | Na co zwrócić uwagę |
|---|---|---|
| Iglica kominowa | Ochrona komina i jego czapki | Stabilne uchwyty, odporność na wiatr i prawidłowe połączenie z przewodem |

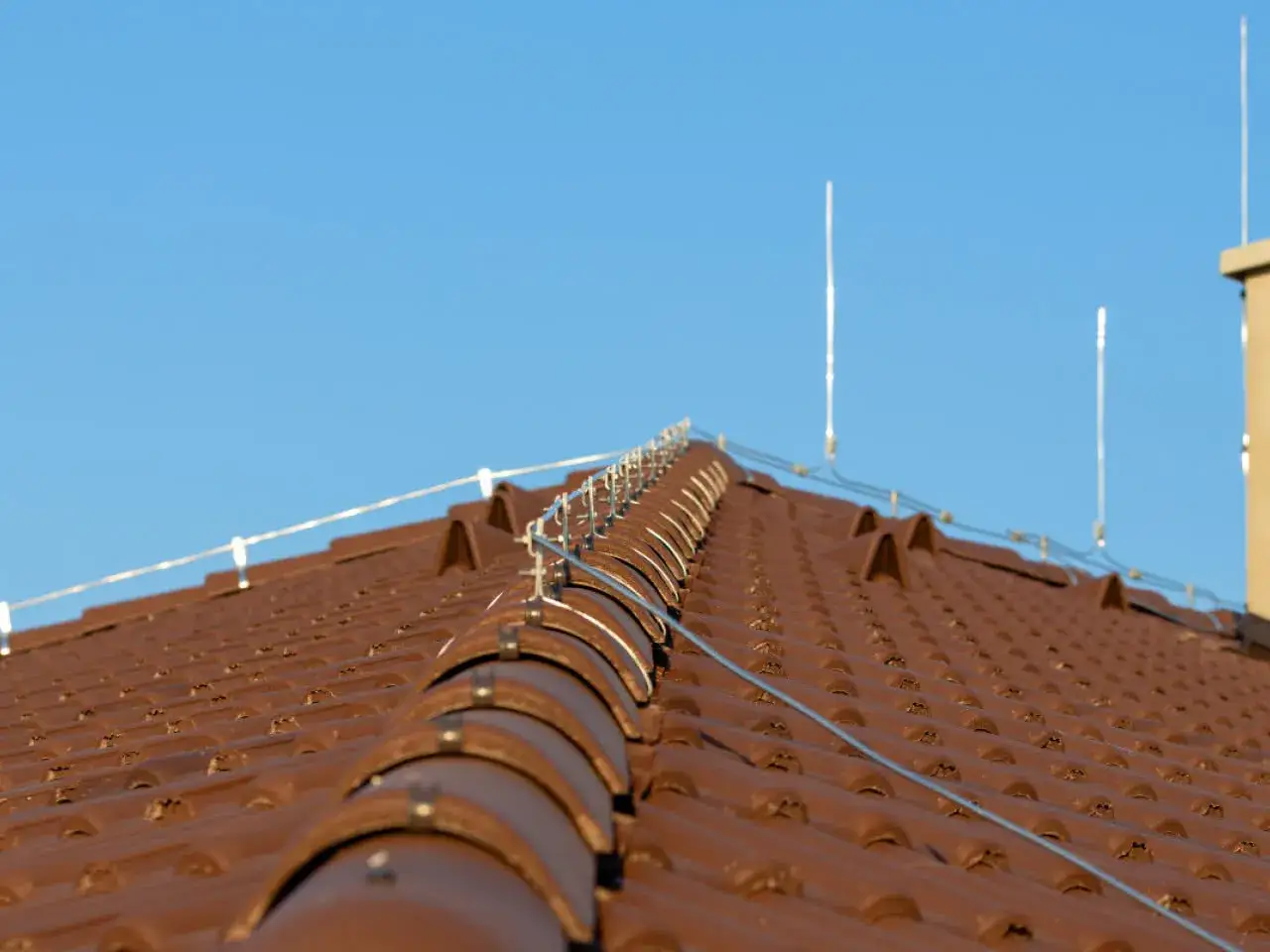

| Iglica dachowa | Dachy skośne i płaskie, ochrona wybranych punktów | Rodzaj podstawy, szczelność przejścia i nośność pokrycia |
| Maszt na podstawie betonowej | Dachy płaskie oraz obiekty z nadbudówkami | Masa podstawy, rozstaw podpór i zabezpieczenie przed przesunięciem |
| Zwód izolowany | Ochrona urządzeń, przy których trudno zachować odstęp od instalacji | Dokładne obliczenie odstępu separacyjnego i dobór systemowych wsporników |
Najczęściej stosuje się stal ocynkowaną, aluminium, stal nierdzewną albo miedź. Stal ocynkowana zwykle oferuje najlepszy stosunek ceny do trwałości, natomiast miedź sprawdza się tam, gdzie ważna jest wysoka odporność materiału i zgodność z istniejącym systemem.
Nie łączyłbym przypadkowo różnych metali. Bez odpowiednich złączy i przekładek może dojść do korozji galwanicznej, zwłaszcza w miejscach stale narażonych na wodę. Trzeba też sprawdzić, czy materiał przewodu, uchwytów i podstawy jest zgodny z wymaganiami producenta całego systemu.
Jak połączyć zwód z pełną instalacją odgromową
Prawidłowy system tworzy kilka współpracujących elementów. Każdy z nich ma inne zadanie, a pominięcie jednego może osłabić ochronę całego budynku.
Zwody przechwytujące wyładowanie
To iglice, druty, taśmy lub metalowe elementy konstrukcji dachu, które znajdują się w strefie możliwego uderzenia. Pionowy zwód stosuje się punktowo, natomiast przewody poziome i siatki pozwalają zabezpieczać większe połacie.
Przewody odprowadzające
Łączą część dachową z uziemieniem. Powinny być prowadzone możliwie krótko, bez niepotrzebnych pętli i ostrych załamań. W praktyce projektuje się co najmniej dwa przewody odprowadzające, a ich liczba zależy od klasy ochrony, obwodu budynku i geometrii instalacji.
Uziemienie i połączenia wyrównawcze
Uziom fundamentowy, otokowy albo pionowy rozprasza prąd w gruncie. Przy nowym domu najlepiej przewidzieć uziemienie już na etapie fundamentów, ponieważ późniejsze wykonanie otoku lub uziomu szpilkowego może wymagać rozkopywania terenu.
Do systemu powinny zostać włączone także główna szyna uziemiająca i odpowiednie połączenia wyrównawcze. Nie wolno traktować rur wodociągowych, gazowych ani przypadkowych elementów stalowych jako zamiennika zaprojektowanego uziomu.
Ochrona instalacji elektrycznej
Przewody zasilające, antenowe i fotowoltaiczne mogą przenieść przepięcie do wnętrza budynku. Dlatego instalacja zewnętrzna powinna współpracować z ogranicznikami przepięć typu 1, 2 lub skoordynowanym układem SPD, dobranym do rodzaju zasilania i instalacji. Ich dobór wymaga oceny rozdzielnicy, uziemienia i sposobu prowadzenia przewodów.
Montaż, typowe błędy, kontrole i koszty
Dobry montaż zaczyna się od oględzin budynku, a nie od wiercenia otworów. Wykonawca powinien sprawdzić konstrukcję dachu, wszystkie wystające elementy, trasy przewodów, instalację PV oraz możliwość zachowania odstępów separacyjnych.
- Określa się strefę ochronną i klasę instalacji na podstawie projektu lub analizy ryzyka.
- Dobiera się typ i długość zwodu wraz z podstawą odporną na obciążenie wiatrem.
- Wyznacza się trasę przewodów odprowadzających oraz miejsca złączy kontrolnych.
- Sprawdza się uziemienie, połączenia wyrównawcze i ochronę przeciwprzepięciową.
- Wykonuje się pomiary i przekazuje właścicielowi protokół oraz dokumentację powykonawczą.
Do najczęstszych błędów zaliczam montaż masztu na kominie bez osobnego przewodu odprowadzającego, prowadzenie przewodu w przypadkowej trasie oraz ustawianie zwodu tuż przy panelach PV. Problemem bywa także brak zabezpieczenia przed wyrwaniem podstawy przez wiatr. Sama obecność metalowego pręta na dachu nie potwierdza skuteczności ochrony.
Przeczytaj również: Ile trwa remont łazienki w bloku? Realne widełki i porady!
Ile kosztują elementy i kompletna instalacja
Ceny zależą od materiału, długości, podstawy i producenta. W przykładowych ofertach z 2026 roku stalowa iglica kominowa o długości 1,5 m kosztuje około 65-80 zł netto, a warianty 3-metrowe około 160 zł netto. Modele dachowe o długości 1,5-4 m kosztują mniej więcej 160-320 zł netto, bez transportu i montażu.
To jednak tylko część wydatku. Dla typowego domu jednorodzinnego kompletna instalacja odgromowa z materiałem, montażem, uziemieniem i pomiarami może kosztować około 4 800-7 500 zł. Prosty system ze stali ocynkowanej często mieści się bliżej dolnej granicy, natomiast trudny dach, miedź, głębokie uziomy i instalacja fotowoltaiczna podnoszą cenę.
Przepisy wymagają okresowej kontroli instalacji elektrycznej i piorunochronnej co najmniej raz na 5 lat. GUNB wskazuje również na obowiązek kontroli obiektów o dużej powierzchni w krótszych odstępach. Po remoncie dachu, montażu paneli, wymianie komina albo silnym wyładowaniu zlecę sprawdzenie wcześniej, nawet jeśli termin ustawowy jeszcze nie minął.
Dobra ochrona zaczyna się od projektu, nie od zakupu pręta
Najrozsądniejsza kolejność jest prosta: najpierw ocena budynku i stref ochronnych, później dobór zwodu, a na końcu zakup konkretnego elementu. Najtańsza iglica nie będzie oszczędnością, jeśli trzeba ją później przenieść, wzmocnić albo przebudować całe uziemienie.
Przed zamówieniem poprosiłbym wykonawcę o odpowiedź na cztery pytania: jaki obszar obejmuje zwód, dokąd biegnie przewód odprowadzający, gdzie znajduje się uziemienie i jak zabezpieczono instalację elektryczną przed przepięciami. Jeśli odpowiedzi nie ma na rysunku lub w protokole, system prawdopodobnie nie został jeszcze dopracowany. Skuteczny piorunochron to całość połączonych elementów, a nie sama iglica widoczna na dachu.
