Jako doświadczony praktyk w branży budowlanej, często spotykam się z pytaniami o niezawodne i efektywne mocowania. Kotwa pierścieniowa M16 to jeden z tych elementów, który stanowi fundament wielu solidnych konstrukcji. W tym artykule, krok po kroku, wyjaśnię jej działanie, parametry techniczne oraz pokażę, jak prawidłowo ją zamontować, aby zapewnić maksymalne bezpieczeństwo i trwałość Twojego projektu.
Kotwa pierścieniowa M16: Szybki montaż i wysoka nośność w betonie
- Kotwa pierścieniowa M16 to stalowy łącznik mechaniczny przeznaczony do mocowań w twardych podłożach, takich jak beton, kamień czy cegła.
- Jej działanie opiera się na zasadzie rozprężania, zapewniając trwałe i bezpieczne połączenie dla średnich i dużych obciążeń.
- Kluczowe parametry to średnica 16 mm, nośność (od 200 kg do ponad 300 kg), minimalna głębokość zakotwienia (80-85 mm) oraz moment dokręcający (np. 100 Nm).
- Dostępna jest w wersji ocynkowanej (do wnętrz) oraz ze stali nierdzewnej A4 (do zastosowań zewnętrznych i agresywnych środowisk).
- Montaż jest szybki i prosty, polegający na wierceniu, oczyszczaniu otworu, wbijaniu kotwy i dokręcaniu nakrętki.
- Znajduje szerokie zastosowanie w montażu balustrad, ciężkich regałów, konstrukcji stalowych oraz maszyn przemysłowych.
Czym jest kotwa pierścieniowa i dlaczego jest tak popularna w budownictwie?

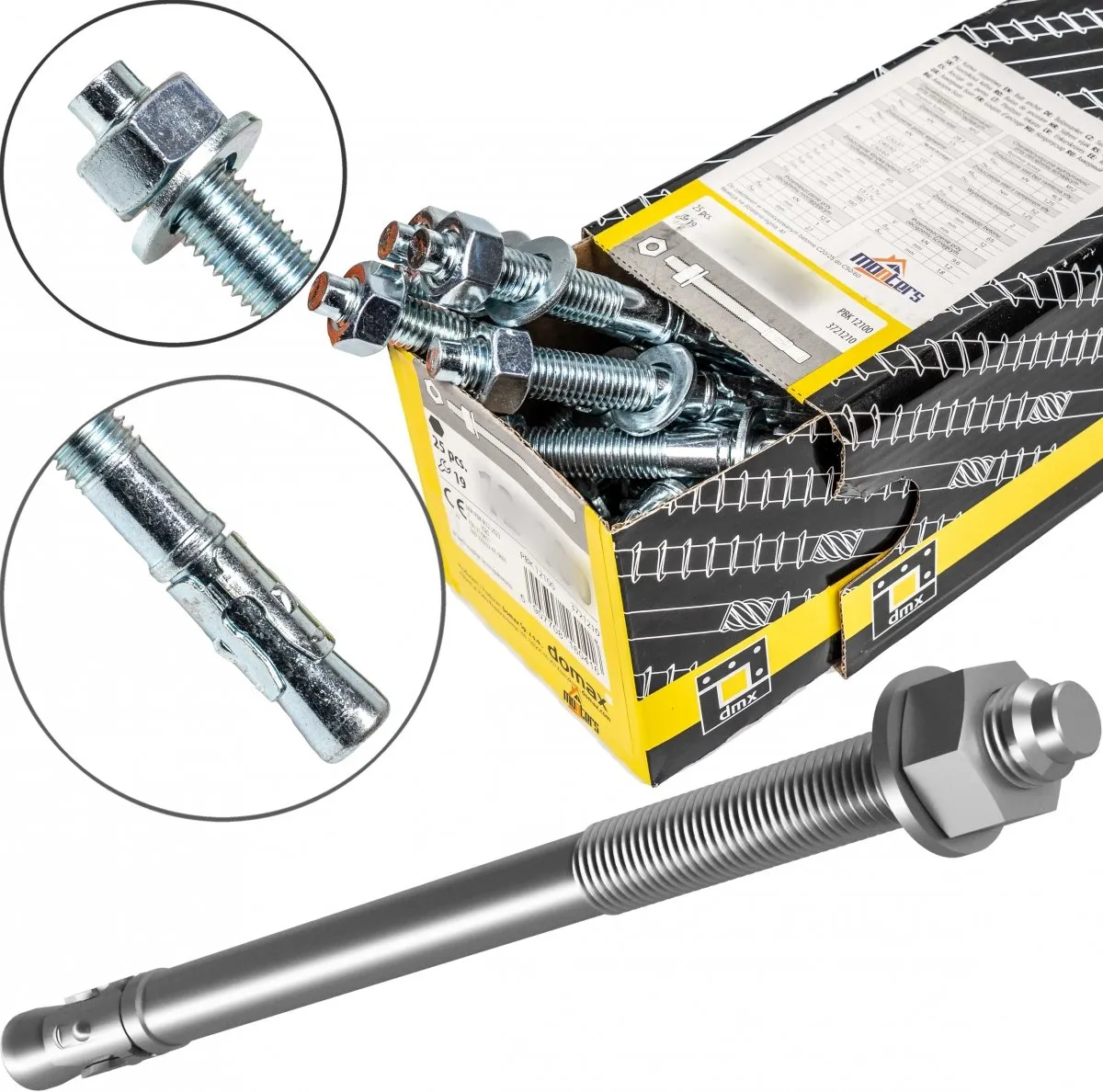

Kotwa pierścieniowa M16, którą często nazywamy również kotwą ekspresową, to nic innego jak solidny stalowy łącznik mechaniczny, stworzony z myślą o mocowaniach w twardych i pełnych podłożach. Mówię tu o materiałach takich jak beton (najlepiej klasy minimum C20/25), kamień naturalny czy pełna cegła. Jej główne przeznaczenie to przenoszenie średnich i dużych obciążeń, co czyni ją niezastąpioną w wielu projektach. Jej ogromna popularność wynika przede wszystkim z szybkiego i prostego montażu, a także z imponującej nośności, którą oferuje. To sprawia, że jest to jeden z moich ulubionych wyborów, gdy liczy się czas i niezawodność.
Zasada działania w 60 sekund: jak kawałek stali tworzy nierozerwalne połączenie z betonem?
Zasada działania kotwy pierścieniowej jest genialna w swojej prostocie. Wyobraź sobie stalowy trzpień z nakrętką i specjalnym klipsem, czyli pierścieniem, na końcu. Kiedy wbijesz kotwę w wywiercony otwór i zaczniesz dokręcać nakrętkę, klips jest wciągany w stożkową część kotwy. Ten nacisk powoduje, że pierścień rozpręża się i mocno dociska do ścianek otworu. W ten sposób tworzy się niezwykle trwałe i bezpieczne połączenie, które jest w stanie przenieść znaczne obciążenia to właśnie ten mechanizm sprawia, że kotwa staje się integralną częścią podłoża.Kotwa pierścieniowa a tulejowa: kluczowe różnice, które musisz znać przed zakupem
Często spotykam się z pytaniem, czy wybrać kotwę pierścieniową, czy może tulejową. To ważne rozróżnienie, ponieważ każdy typ ma swoje specyficzne zastosowania. Kotwa tulejowa, choć również opiera się na zasadzie rozprężania, zazwyczaj oferuje niższą nośność w porównaniu do kotwy pierścieniowej o tej samej średnicy. Kotwy tulejowe są często wybierane do lżejszych mocowań, gdzie nie potrzebujemy aż tak dużej wytrzymałości, a ich konstrukcja pozwala na montaż w podłożach o nieco niższej jakości. Kotwa pierścieniowa, dzięki swojej konstrukcji i efektywniejszemu rozprężaniu, jest moim zdaniem lepszym wyborem do mocowań przenoszących naprawdę duże obciążenia i tam, gdzie zależy nam na maksymalnej pewności. Jeśli więc stoisz przed wyborem, zawsze zastanów się nad wagą mocowanego elementu i wymaganiami dotyczącymi bezpieczeństwa to pomoże Ci podjąć świadomą decyzję.

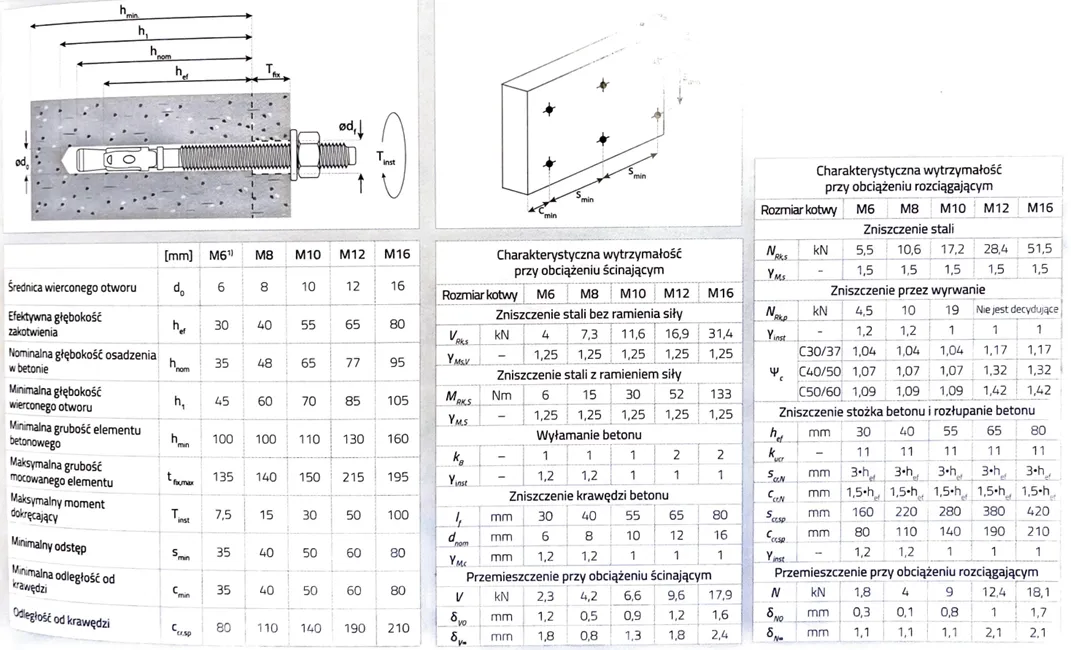

Kluczowe parametry kotwy M16: Twoja techniczna ściągawka

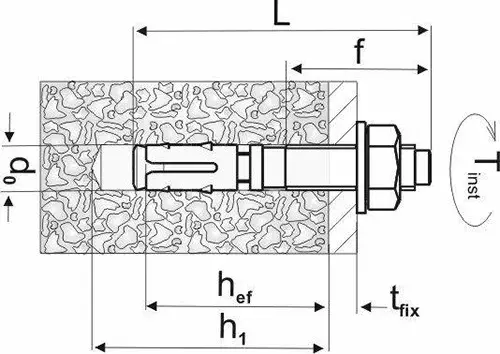

Wymiary, które mają znaczenie: jak dobrać długość kotwy do grubości mocowanego elementu?
Kiedy mówimy o kotwie M16, średnica 16 mm jest standardem i jednocześnie określa wymaganą średnicę wiertła. Ale to długość kotwy jest kluczowa i dostępna w wielu wariantach, na przykład 120 mm, 140 mm, 150 mm, 180 mm, 200 mm, a nawet 280 mm. Dobór odpowiedniej długości to podstawa. Zawsze musisz wziąć pod uwagę grubość elementu, który mocujesz, a także wymaganą głębokość zakotwienia. Pamiętaj, że kotwa musi przejść przez mocowany element i zagłębić się w podłożu na odpowiednią, minimalną głębokość, aby zapewnić pełną nośność. Zbyt krótka kotwa nie zapewni wystarczającego zakotwienia, a zbyt długa może być nieekonomiczna lub niepotrzebna.
Nośność, czyli ile kilogramów udźwignie jedna kotwa M16?
Nośność to jeden z najważniejszych parametrów, który musisz sprawdzić. W przypadku kotwy M16, jej zdolność do przenoszenia obciążeń zależy od kilku czynników: przede wszystkim od jej długości, głębokości zakotwienia oraz klasy betonu, w którym jest osadzona. Przykładowo, jedna kotwa M16 może udźwignąć od około 200 kg do nawet ponad 300 kg, ale te wartości mogą się różnić. Zawsze, ale to zawsze, musisz sprawdzić specyfikację producenta, która jest zawarta w karcie technicznej produktu lub aprobacie ETA. To gwarantuje, że Twoje mocowanie będzie bezpieczne i zgodne z normami.
Głębokość zakotwienia i grubość podłoża: nie ignoruj tych wartości!
Minimalna głębokość zakotwienia, oznaczana jako hef, to kluczowy parametr dla bezpieczeństwa. Dla kotwy M16 zazwyczaj wynosi ona od 80 mm do 85 mm. Równie ważna jest minimalna grubość podłoża, która zwykle powinna wynosić około 160 mm. Dlaczego to takie ważne? Ponieważ przestrzeganie tych wartości jest absolutnie kluczowe dla zapewnienia pełnej stabilności i bezpieczeństwa mocowania. Jeśli kotwa będzie zakotwiona zbyt płytko lub podłoże będzie zbyt cienkie, istnieje ryzyko, że mocowanie nie wytrzyma obciążeń, co może prowadzić do poważnych konsekwencji. Dodatkowo, zwróć uwagę na minimalne odległości od krawędzi betonu (np. 80 mm) oraz między poszczególnymi kotwami (np. 10 cm), aby uniknąć osłabienia materiału i pęknięć.
Stal ocynkowana czy nierdzewna A4? Kiedy warto dopłacić za odporność na rdzę?
Wybór materiału, z którego wykonana jest kotwa, jest równie istotny jak jej wymiary. Najpopularniejszą wersją jest stal węglowa ocynkowana galwanicznie. Jest to ekonomiczne i skuteczne rozwiązanie, idealne do zastosowań wewnętrznych, gdzie nie ma ryzyka wystąpienia korozji. Jeśli montujesz coś w suchym pomieszczeniu, ocynk w zupełności wystarczy.
Jednakże, jeśli Twoje mocowanie ma znaleźć się na zewnątrz, w środowisku o podwyższonej wilgotności, a tym bardziej w miejscach narażonych na działanie agresywnych substancji chemicznych (np. w przemyśle), zdecydowanie powinieneś zainwestować w kotwy wykonane ze stali nierdzewnej (A2) lub kwasoodpornej (A4). Są one droższe, to prawda, ale ich wysoka odporność na korozję jest w takich warunkach absolutnie niezbędna. Pamiętaj, że oszczędność na materiale w niewłaściwym miejscu może skutkować szybką degradacją mocowania i koniecznością kosztownych napraw.
Instrukcja montażu kotwy M16 krok po kroku
Krok 1: Przygotowanie stanowiska jakich narzędzi będziesz potrzebować?
Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Dobrze przygotowane stanowisko to podstawa efektywnego i bezpiecznego montażu. Oto lista, co będzie Ci potrzebne:
- Wiertarka udarowa do wiercenia w twardym betonie.
- Wiertło o średnicy 16 mm musi być dokładnie takie, jak średnica kotwy.
- Młotek do osadzenia kotwy w otworze.
- Szczotka do czyszczenia otworów do usunięcia pyłu.
- Pompka do usuwania pyłu (lub sprężone powietrze) dla perfekcyjnego oczyszczenia.
- Klucz dynamometryczny absolutnie niezbędny do prawidłowego dokręcenia kotwy.
Krok 2: Wiercenie idealnego otworu średnica i głębokość to podstawa
Wiercenie otworu to etap, na którym nie ma miejsca na kompromisy. Średnica otworu musi być dokładnie zgodna ze średnicą kotwy, czyli 16 mm. Użycie wiertła o innej średnicy (nawet minimalnie) może skutkować brakiem odpowiedniego zakotwienia lub uszkodzeniem podłoża. Głębokość otworu powinna być nieco większa niż minimalna głębokość zakotwienia, aby zapewnić miejsce na pył i umożliwić pełne osadzenie kotwy. Precyzja na tym etapie jest absolutnie kluczowa dla późniejszej nośności i bezpieczeństwa całego mocowania. Zawsze mierzę dwa razy, wiercę raz to zasada, która się sprawdza.Krok 3: Oczyszczanie otworu dlaczego ten etap jest krytyczny dla bezpieczeństwa?
Wielu ludzi bagatelizuje ten krok, a jest on absolutnie krytyczny! Po wywierceniu otworu, musisz go dokładnie oczyścić z pyłu i zwiercin. Użyj do tego specjalnej szczotki, a następnie pompki do usuwania pyłu lub sprężonego powietrza. Dlaczego to takie ważne? Resztki pyłu w otworze działają jak smar, znacznie zmniejszając tarcie i uniemożliwiając prawidłowe rozprężenie kotwy. Skutkuje to drastycznym spadkiem nośności i zwiększa ryzyko awarii mocowania. Czysty otwór to podstawa maksymalnej wytrzymałości i bezpieczeństwa.
Krok 4: Osadzanie i dokręcanie kotwy siła, precyzja i moment obrotowy
Po wywierceniu i oczyszczeniu otworu, możesz osadzić kotwę. Wbij ją młotkiem w otwór, aż nakrętka z podkładką zrówna się z powierzchnią mocowanego elementu. Gładki łeb kotwy jest zaprojektowany tak, aby chronić gwint przed uszkodzeniem podczas wbijania. Następnie przechodzimy do najważniejszego etapu: dokręcania. Tutaj konieczne jest użycie klucza dynamometrycznego. Musisz przestrzegać maksymalnego momentu obrotowego wskazanego przez producenta (np. 100 Nm). Zbyt słabe dokręcenie nie zapewni właściwego rozprężenia klipsa i zakotwienia, a zbyt mocne może uszkodzić gwint kotwy lub osłabić podłoże. Klucz dynamometryczny gwarantuje, że kotwa zostanie dokręcona z idealną siłą, zapewniając prawidłowe zakotwienie i pełną nośność.
Najczęstsze błędy podczas montażu kotwy M16 i jak ich unikać
Błąd nr 1: Zbyt płytki lub nieoczyszczony otwór
Jak już wspomniałem, to jeden z najczęstszych grzechów. Wiercenie zbyt płytkiego otworu oznacza, że kotwa nie będzie miała wystarczającej powierzchni do zakotwienia, co skutkuje brakiem pełnej nośności. Podobnie jest z nieoczyszczonym otworem pył i resztki materiału uniemożliwiają klipsowi prawidłowe rozprężenie i docisk do ścianek. W obu przypadkach mocowanie będzie znacznie słabsze, niż powinno, co stwarza poważne ryzyko awarii i może prowadzić do niebezpiecznych sytuacji.
Błąd nr 2: Zbyt blisko krawędzi lub innej kotwy czym to grozi?
Nieprzestrzeganie minimalnych odległości od krawędzi betonu lub między poszczególnymi kotwami to kolejny błąd, który może mieć katastrofalne skutki. Jeśli kotwa zostanie zamontowana zbyt blisko krawędzi, może to doprowadzić do osłabienia betonu i jego pęknięcia pod obciążeniem. Podobnie, zbyt bliskie umieszczenie kilku kotew obok siebie może wzajemnie osłabiać ich zakotwienie, zmniejszając wytrzymałość całego mocowania. Zawsze sprawdzaj zalecenia producenta dotyczące minimalnych odległości to nie są wartości przypadkowe, lecz wynikające z rygorystycznych testów.
Błąd nr 3: Zbyt mocne lub zbyt słabe dokręcenie nakrętki
Prawidłowy moment dokręcający to podstawa, dlatego tak mocno podkreślam użycie klucza dynamometrycznego. Zbyt słabe dokręcenie nakrętki sprawi, że klips kotwy nie rozpręży się w pełni, a mocowanie nie osiągnie swojej deklarowanej nośności. Z kolei zbyt mocne dokręcenie to również problem może doprowadzić do uszkodzenia gwintu kotwy, a nawet do lokalnego osłabienia lub pęknięcia betonu wokół otworu. W obu przypadkach tracimy pewność co do wytrzymałości połączenia, a przecież właśnie o nią nam chodzi.Praktyczne zastosowania kotwy M16: Gdzie sprawdzi się najlepiej?
Montaż balustrad i poręczy stabilność i bezpieczeństwo na lata
Jednym z najczęstszych i najważniejszych zastosowań kotew M16 jest bezpieczny i trwały montaż balustrad, barier oraz poręczy. W miejscach publicznych, na schodach czy balkonach, gdzie bezpieczeństwo użytkowników jest priorytetem, nie ma miejsca na kompromisy. Kotwy pierścieniowe M16 zapewniają niezachwianą stabilność, gwarantując, że te elementy będą służyć przez lata, bez ryzyka poluzowania czy awarii. Osobiście zawsze polecam je do tego typu zadań.
Mocowanie ciężkich regałów magazynowych i konstrukcji stalowych
W magazynach, halach produkcyjnych czy warsztatach, gdzie operuje się ciężkimi ładunkami, kotwy M16 są niezastąpione do instalacji ciężkich regałów magazynowych oraz konstrukcji stalowych i drewnianych. Ich wysoka nośność i pewność mocowania gwarantują, że nawet pod dużym obciążeniem, regały pozostaną stabilne, a cała konstrukcja będzie bezpieczna. To kluczowe dla efektywności pracy i ochrony mienia.
Instalacja maszyn i urządzeń w warsztacie i przemyśle
W przemyśle i warsztatach, gdzie precyzja i stabilność są na wagę złota, kotwy pierścieniowe M16 doskonale sprawdzają się do mocowania maszyn i urządzeń przemysłowych. Zapewniają one nie tylko stabilność podczas pracy, ale także minimalizują wibracje, co jest istotne dla precyzji działania maszyn i komfortu pracy. Niezależnie od tego, czy mocujesz tokarkę, czy linię produkcyjną, M16 to solidny wybór.
Inne popularne zastosowania: od słupów ogrodzeniowych po elementy fasady
Lista zastosowań kotew M16 jest naprawdę długa. W mojej praktyce widziałem je w wielu miejscach, gdzie wymagana była niezawodność:
- Mocowanie elementów instalacji (wentylacyjnych, hydraulicznych) do ścian i stropów.
- Stabilne osadzanie słupów ogrodzeniowych w betonowych fundamentach.
- Montaż ciężkich elementów fasad budynków, zapewniający ich trwałość.
- Mocowanie bram, furtek i innych elementów stolarki zewnętrznej.
Wybór idealnej kotwy M16: Na co zwrócić uwagę w sklepie?
Jak czytać etykiety i karty techniczne produktu?
Wybierając kotwę M16, nie sugeruj się tylko ceną. Zawsze dokładnie analizuj etykiety i karty techniczne produktu. Oto, na co powinieneś zwrócić szczególną uwagę:
- Średnica i długość: Upewnij się, że odpowiadają Twoim potrzebom montażowym.
- Materiał wykonania: Ocynk, A2 czy A4? Wybierz odpowiednio do środowiska pracy.
- Minimalna głębokość zakotwienia (hef): Kluczowa dla prawidłowego montażu.
- Nośność: Sprawdź wartości dla różnych klas betonu to powie Ci, ile kotwa faktycznie udźwignie.
- Maksymalny moment dokręcający: Niezbędny do użycia z kluczem dynamometrycznym.
- Producent: Renomowani producenci zazwyczaj oferują produkty o sprawdzonej jakości.
Certyfikaty i aprobaty (ETA) co oznaczają i kiedy są wymagane?
Certyfikaty i aprobaty techniczne to nie tylko formalność to potwierdzenie jakości i bezpieczeństwa produktu. Szczególnie ważna jest Europejska Ocena Techniczna (ETA), która świadczy o tym, że kotwa została poddana rygorystycznym testom i spełnia europejskie normy. Oznacza to, że jej parametry, takie jak nośność czy trwałość, zostały zweryfikowane przez niezależne instytucje. W profesjonalnych zastosowaniach budowlanych, zwłaszcza tam, gdzie mocowania mają kluczowe znaczenie dla bezpieczeństwa konstrukcji, posiadanie kotew z aprobatą ETA jest często wymagane. Zawsze szukaj tych oznaczeń to Twoja gwarancja spokoju ducha.
Przeczytaj również: Montaż kotew w betonie: uniknij błędów i mocuj jak profesjonalista
Kiedy kotwa pierścieniowa M16 jest najlepszym wyborem dla Twojego projektu?
Podsumowując, kotwa pierścieniowa M16 jest optymalnym rozwiązaniem w wielu sytuacjach. Jej szybki i prosty montaż, w połączeniu z wysoką nośnością, czyni ją idealną do mocowań w twardych podłożach, takich jak beton. Dodatkowym atutem jest natychmiastowa obciążalność po zamontowaniu od razu możesz obciążyć połączenie. Jeśli szukasz niezawodnego, trwałego i efektywnego sposobu na mocowanie średnich i dużych obciążeń, kotwa M16 będzie jednym z najlepszych wyborów, jakie możesz podjąć.
