Pomiary rezystancji izolacji: Jak dbać o bezpieczeństwo instalacji?

Ten artykuł to kompleksowy przewodnik po pomiarach rezystancji izolacji w instalacjach elektrycznych, wyjaśniający ich cel, wymagania prawne, niezbędny sprzęt oraz procedurę krok po kroku. Dowiedz się, jak zapewnić bezpieczeństwo swojej instalacji i uniknąć kosztownych awarii, rozumiejąc kluczowe aspekty tego ważnego badania.

Czym dokładnie jest rezystancja izolacji i co oznacza jej niska wartość?

Rezystancja izolacji to nic innego jak miara oporu elektrycznego materiału izolacyjnego, wyrażana w megaomach (MΩ). Jej głównym celem jest weryfikacja stanu technicznego izolacji przewodów i urządzeń elektrycznych. Gdy izolacja jest w dobrym stanie, jej rezystancja jest bardzo wysoka, co skutecznie zapobiega przepływowi prądu poza wyznaczonymi ścieżkami. Niska wartość rezystancji izolacji to sygnał alarmowy świadczy o tym, że izolacja jest uszkodzona, zawilgocona lub zdegradowana. Taki stan może prowadzić do poważnych problemów, o których zaraz opowiem.

Pożar, porażenie, awaria poznaj realne zagrożenia wadliwej izolacji

Niska rezystancja izolacji to nie tylko problem techniczny, ale przede wszystkim realne zagrożenie dla życia i mienia. Z mojego doświadczenia wiem, że ignorowanie tego problemu może mieć katastrofalne skutki. Oto najważniejsze z nich:

• Porażenie prądem elektrycznym: Uszkodzona izolacja może spowodować, że prąd popłynie w niekontrolowany sposób, np. na metalowe obudowy urządzeń. Dotknięcie takiej obudowy może skutkować śmiertelnym porażeniem.
• Zwarcia i przeciążenia: Niska rezystancja izolacji sprzyja powstawaniu zwarć, czyli bezpośredniego połączenia przewodów o różnym potencjale. Zwarcia generują ogromne prądy, które mogą uszkodzić instalację, wywołać pożar, a nawet doprowadzić do wybuchu.
• Ryzyko pożaru: Przeciążenia i zwarcia wynikające z wadliwej izolacji prowadzą do nadmiernego nagrzewania się przewodów i elementów instalacji. To z kolei jest jedną z najczęstszych przyczyn pożarów w budynkach mieszkalnych i przemysłowych.
• Awarie i uszkodzenia urządzeń: Niska rezystancja izolacji może powodować upływy prądu, które obciążają instalację i prowadzą do nieprawidłowego działania, a nawet uszkodzenia podłączonych urządzeń elektrycznych.

Kiedy prawo w Polsce wymaga od ciebie wykonania pomiarów? Kluczowe terminy i sytuacje

W Polsce kwestie pomiarów rezystancji izolacji są ściśle regulowane. Podstawowym dokumentem, na którym opieramy się my, elektrycy, jest norma PN-HD 60364-6 "Instalacje elektryczne niskiego napięcia - Część 6: Sprawdzanie". Dodatkowo, wymogi te wynikają z Ustawy Prawo budowlane, która nakłada na właścicieli i zarządców obiektów obowiązek utrzymania ich w należytym stanie technicznym. Z mojego punktu widzenia, te przepisy mają na celu przede wszystkim zapewnienie bezpieczeństwa użytkownikom.

Oto kluczowe sytuacje i terminy, w których pomiary rezystancji izolacji są obowiązkowe:

1. Po wykonaniu nowej instalacji: To tak zwane pomiary odbiorcze. Przed oddaniem budynku do użytku, nowa instalacja musi zostać sprawdzona, aby potwierdzić jej bezpieczeństwo i zgodność z projektem.
2. Okresowo: W budynkach mieszkalnych pomiary należy wykonywać co najmniej raz na 5 lat. W miejscach o zwiększonym ryzyku (np. wilgotne pomieszczenia, tereny budowy, obiekty przemysłowe) częstotliwość ta może być wyższa, np. co rok.
3. Po każdej modernizacji, remoncie lub awarii: Jeśli w instalacji elektrycznej dokonano istotnych zmian, przeprowadzono remont, który mógł wpłynąć na jej stan, lub miała miejsce awaria (np. zwarcie), pomiary należy wykonać ponownie, aby upewnić się, że wszystko działa prawidłowo i bezpiecznie.

Kto może wykonać pomiar rezystancji izolacji?

Skoro już wiemy, jak ważne są pomiary rezystancji izolacji, naturalnie pojawia się pytanie: kto właściwie może je wykonywać? To nie jest zadanie dla każdego, a z mojego doświadczenia wynika, że próby samodzielnego działania bez odpowiednich kwalifikacji są po prostu niebezpieczne.

Uprawnienia SEP G1 dlaczego tego zadania nie możesz wykonać samodzielnie?

Pomiarów rezystancji izolacji absolutnie nie można wykonywać samodzielnie, jeśli nie posiada się odpowiednich kwalifikacji. Dlaczego? Ponieważ wiąże się to z pracą pod napięciem (choć napięcie probiercze, ale jednak wysokie) i wymaga specjalistycznej wiedzy oraz doświadczenia. W Polsce do wykonywania tych pomiarów niezbędne są ważne świadectwa kwalifikacyjne SEP (Stowarzyszenia Elektryków Polskich). Osoba wykonująca pomiary musi posiadać uprawnienia co najmniej w zakresie "E" (eksploatacja) z wyraźnym wpisem o uprawnieniach do wykonywania pomiarów. Co więcej, do sporządzenia i podpisania oficjalnego protokołu z pomiarów wymagane są uprawnienia "D" (dozór). To gwarantuje, że osoba odpowiedzialna za dokumentację ma szerszą wiedzę i odpowiedzialność.

Jak zweryfikować kwalifikacje elektryka i o co pytać przed zleceniem usługi?

Zlecając pomiary, zawsze upewnij się, że masz do czynienia z prawdziwym profesjonalistą. Oto kilka praktycznych wskazówek, o co warto pytać i na co zwracać uwagę:

• Poproś o okazanie świadectw kwalifikacyjnych SEP: Sprawdź, czy są ważne i czy zawierają odpowiednie uprawnienia (E do pomiarów, D do protokołu). Zwróć uwagę na datę ważności uprawnienia są odnawiane co 5 lat.
• Zapytaj o doświadczenie: Ile lat elektryk wykonuje pomiary? Czy ma doświadczenie w obiektach podobnych do Twojego?
• Upewnij się, że elektryk ma ubezpieczenie OC: Profesjonalny elektryk powinien posiadać ubezpieczenie odpowiedzialności cywilnej na wypadek ewentualnych szkód.
• Zapytaj o sprzęt: Dobry elektryk korzysta z legalizowanego i regularnie kalibrowanego sprzętu. Możesz zapytać o model miernika i datę ostatniej kalibracji.
• Poproś o referencje: Jeśli masz wątpliwości, poproś o kontakt do poprzednich klientów.

Profesjonalny sprzęt do pomiaru rezystancji izolacji

Skoro już wiemy, kto może wykonywać pomiary, przejdźmy do narzędzi. Bez odpowiedniego sprzętu, nawet najlepszy elektryk nie jest w stanie przeprowadzić wiarygodnego badania. W tej dziedzinie technologia idzie naprzód, a profesjonalne mierniki to prawdziwe kombajny.

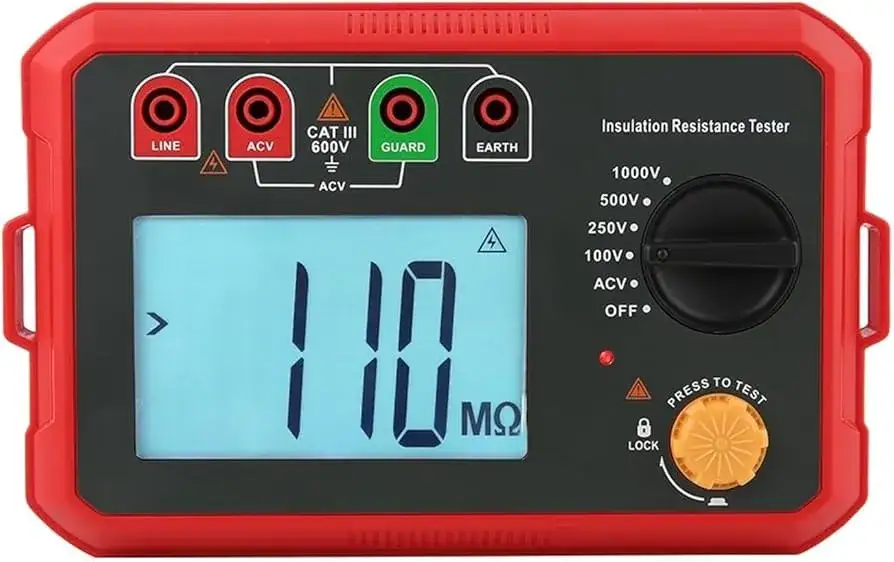

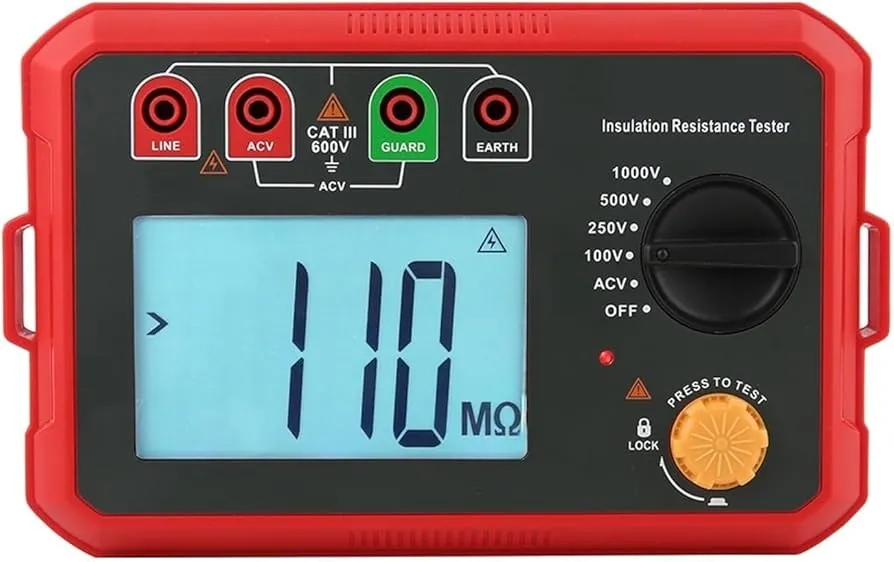

Megaomomierz serce każdego wiarygodnego pomiaru

Kluczowym narzędziem do pomiaru rezystancji izolacji jest megaomomierz, często nazywany też miernikiem rezystancji izolacji. To nie jest zwykły multimetr! Jego unikalną cechą jest zdolność do generowania wysokiego napięcia stałego (DC), które jest absolutnie niezbędne do przeprowadzenia testu izolacji. To właśnie to wysokie napięcie pozwala nam "przetestować" izolację pod kątem jej wytrzymałości i wykryć nawet drobne uszkodzenia, które przy niskim napięciu mogłyby pozostać niezauważone.

Na polskim rynku dominują renomowane marki, takie jak Sonel, Metrel, Fluke czy Megger. Są to producenci, których sprzęt cechuje się wysoką precyzją, niezawodnością i spełnia wszystkie wymagane normy.

Czym specjalistyczny miernik różni się od funkcji w tanim multimetrze?

Wiele osób myli megaomomierz ze zwykłym multimetrem, który również posiada funkcję pomiaru rezystancji. Muszę to jasno podkreślić: to zasadnicza różnica! Tani multimetr mierzy rezystancję przy bardzo niskim napięciu (zazwyczaj kilka woltów), co jest wystarczające do sprawdzenia ciągłości obwodu czy rezystancji elementu elektronicznego. Jednak do oceny stanu izolacji instalacji elektrycznej potrzebne jest znacznie wyższe napięcie probiercze rzędu 250 V, 500 V, a nawet 1000 V prądu stałego. Tylko takie napięcie jest w stanie "przebić" słabą izolację lub wykazać upływ prądu, który świadczy o jej degradacji. Multimetr po prostu nie ma takiej zdolności, a jego użycie do pomiaru rezystancji izolacji jest bezcelowe i może prowadzić do fałszywych, niebezpiecznych wniosków.

Pomiar rezystancji izolacji krok po kroku

Przejdźmy teraz do sedna, czyli do praktycznego wykonania pomiaru. Jako elektryk, zawsze podkreślam, że kluczem do sukcesu jest metodyczność i bezwzględne przestrzeganie procedur bezpieczeństwa. Nie ma tu miejsca na pośpiech czy improwizację.

Krok 1: Bezpieczeństwo przede wszystkim jak prawidłowo przygotować instalację?

Ten etap jest absolutnie krytyczny i nie można go pominąć. Pamiętaj, że pracujemy z prądem, a bezpieczeństwo jest priorytetem:

1. Całkowite odłączenie napięcia zasilającego: Zanim cokolwiek zrobisz, musisz odłączyć napięcie zasilające w badanym obwodzie. Oznacza to wyłączenie odpowiedniego wyłącznika nadprądowego (tzw. "eski") lub wykręcenie bezpiecznika. Upewnij się, że nikt przypadkowo nie włączy zasilania podczas Twojej pracy. Idealnie jest zastosować blokadę na wyłączniku.
2. Odłączenie wszystkich odbiorników: Z gniazd w badanym obwodzie należy odłączyć wszystkie urządzenia RTV/AGD, ładowarki, lampki i wszelkie inne odbiorniki. Ich obecność mogłaby zafałszować wynik pomiaru lub nawet uszkodzić miernik.

Krok 2: Wybór napięcia pomiarowego dlaczego to kluczowa decyzja?

Wybór odpowiedniego napięcia probierczego w mierniku jest niezwykle istotny i zależy od rodzaju badanej instalacji. Zbyt niskie napięcie może nie wykryć problemów, a zbyt wysokie mogłoby uszkodzić niektóre elementy instalacji. Zgodnie z normami, stosujemy następujące napięcia:

• 250 V DC: Stosowane do obwodów o bardzo niskim napięciu, takich jak SELV (Safety Extra-Low Voltage) i PELV (Protective Extra-Low Voltage).
• 500 V DC: To najczęściej używane napięcie pomiarowe w instalacjach o napięciu do 500 V, w tym w typowych instalacjach domowych i przemysłowych (również dla obwodów FELV - Functional Extra-Low Voltage).
• 1000 V DC: Używane w instalacjach o napięciu powyżej 500 V, np. w niektórych instalacjach przemysłowych.

Zawsze upewnij się, że wybrałeś właściwe napięcie dla konkretnego obwodu.

Krok 3: Podłączenie sond i wykonanie właściwego pomiaru w praktyce

Gdy instalacja jest bezpiecznie przygotowana, a napięcie probiercze wybrane, możemy przystąpić do samego pomiaru:

1. Podłączenie sond miernika: Sondy miernika podłączamy w następujący sposób: jedna sonda (zazwyczaj czarna) do przewodu ochronnego (PE), a druga sonda (zazwyczaj czerwona) do przewodu czynnego, którego izolację badamy.
2. Wykonanie pomiaru: Pomiar wykonujemy między poszczególnymi przewodami czynnymi (L fazowy, N neutralny) a przewodem ochronnym (PE). Możliwe jest również zwarcie ze sobą przewodów czynnych (L i N) i wykonanie pomiaru jednocześnie między nimi a PE. To przyspiesza proces, ale wymaga pewności, że izolacja między L i N jest w porządku.
3. Odczytanie wyniku: Po uruchomieniu pomiaru na mierniku, odczekaj chwilę, aż wartość rezystancji się ustabilizuje. Wynik odczytaj i zanotuj.

Krok 4: Rozładowanie obwodu pomijany, a krytycznie ważny etap dla bezpieczeństwa

Po zakończeniu pomiaru, szczególnie przy użyciu wysokich napięć, obwód może być naładowany elektrycznie. Jest to spowodowane tzw. pojemnością elektryczną kabli. Dotknięcie takiego naładowanego obwodu może skutkować nieprzyjemnym, a nawet niebezpiecznym porażeniem. Dlatego tak ważne jest bezpieczne rozładowanie obwodu po pomiarze. Na szczęście, większość nowoczesnych mierników rezystancji izolacji, takich jak te, których używam, robi to automatycznie po zakończeniu testu, co znacząco zwiększa bezpieczeństwo pracy. Zawsze jednak warto to sprawdzić i upewnić się, że obwód jest bezpieczny przed ponownym podłączeniem zasilania.

Interpretacja wyników pomiaru rezystancji izolacji

Wykonanie pomiaru to jedno, ale równie ważne jest zrozumienie, co oznaczają uzyskane wartości. Bez prawidłowej interpretacji, sam pomiar nie ma większego sensu. Musimy wiedzieć, co jest normą, a co powinno nas zaalarmować.

Tabela norm: jakie wartości rezystancji są alarmujące, a jakie idealne?

Zgodnie z normą PN-HD 60364-6, minimalne wartości rezystancji izolacji, które muszą być spełnione, zależą od napięcia pomiarowego i rodzaju obwodu. Poniżej przedstawiam tabelę, która to precyzuje:

Napięcie pomiarowe	Minimalna rezystancja izolacji
250 V DC (dla obwodów SELV i PELV)	≥ 0,5 MΩ
500 V DC (dla instalacji o napięciu do 500 V, w tym FELV)	≥ 1,0 MΩ
1000 V DC (dla instalacji o napięciu powyżej 500 V)	≥ 1,0 MΩ

Idealnie jest, gdy rezystancja izolacji jest znacznie wyższa niż te wartości minimalne. Im wyższa wartość, tym lepszy stan izolacji. Wartości bliskie minimalnym lub, co gorsza, poniżej nich, są sygnałem do natychmiastowego działania.

"Pamiętaj, że nawet niewielkie odstępstwa od normy mogą świadczyć o postępującej degradacji izolacji, co w przyszłości może prowadzić do poważnych awarii lub zagrożeń."

Co może zafałszować wynik? Wilgoć i temperatura jako ukryci wrogowie izolacji

Na wynik pomiaru rezystancji izolacji może wpływać wiele czynników. Jako doświadczony elektryk, zawsze zwracam na nie uwagę, ponieważ mogą one zafałszować odczyt i prowadzić do błędnych wniosków. Oto najważniejsze z nich:

• Wilgotność: To chyba największy wróg izolacji. Wilgoć znacząco obniża rezystancję izolacji, nawet jeśli jej stan techniczny nie jest tragiczny. Dlatego pomiary należy zawsze wykonywać w suchych warunkach. Jeśli w pomieszczeniu jest duża wilgotność, wynik może być zaniżony.
• Temperatura: Temperatura również ma wpływ na rezystancję izolacji. Zazwyczaj wyższa temperatura prowadzi do nieznacznego obniżenia rezystancji. Profesjonalne mierniki często mają funkcję kompensacji temperatury.
• Czystość powierzchni izolacji: Kurz, brud, osady na powierzchni izolacji (szczególnie w puszkach łączeniowych czy na zaciskach) mogą tworzyć ścieżki upływu prądu, co również zaniży wynik.
• Czas trwania pomiaru: W niektórych przypadkach, szczególnie przy ocenie starszych izolacji, dłuższy czas pomiaru może dać bardziej wiarygodny obraz, pozwalając na zaobserwowanie trendów w zmianie rezystancji.

Wynik poniżej normy co dalej? Procedura naprawcza i konieczność ponownego testu

Jeśli wynik pomiaru rezystancji izolacji jest poniżej normy, nie ma co panikować, ale trzeba działać szybko i metodycznie. Moja procedura w takiej sytuacji jest zawsze taka sama: najpierw identyfikacja problemu. Oznacza to dokładne sprawdzenie instalacji w celu zlokalizowania uszkodzonego fragmentu, przewodu, gniazdka czy urządzenia. Często problemem jest zawilgocenie lub uszkodzenie mechaniczne izolacji. Po zlokalizowaniu usterki, konieczna jest naprawa lub wymiana uszkodzonych elementów. Może to być wymiana fragmentu przewodu, gniazdka, a w skrajnych przypadkach nawet całego obwodu. Po przeprowadzeniu wszelkich prac naprawczych, obowiązkowy jest ponowny test rezystancji izolacji. Tylko w ten sposób możemy mieć pewność, że problem został skutecznie usunięty, a instalacja jest ponownie bezpieczna i spełnia wszystkie wymagane normy.

Protokół z pomiarów: Twój dokument bezpieczeństwa

Ostatnim, ale wcale nie najmniej ważnym elementem całego procesu pomiarowego jest sporządzenie protokołu. To nie tylko formalność, ale Twój najważniejszy dokument potwierdzający bezpieczeństwo instalacji.

Jakie elementy musi zawierać prawidłowo sporządzony protokół?

Dobrze sporządzony protokół z pomiarów rezystancji izolacji to dokument, który musi być kompletny i precyzyjny. Zawsze dbam o to, aby moje protokoły zawierały wszystkie niezbędne informacje, które potwierdzają rzetelność badania. Oto kluczowe elementy, które muszą się w nim znaleźć:

• Dane obiektu: Adres, nazwa właściciela/zarządcy.
• Dane instalacji: Rodzaj instalacji, data wykonania, dane projektanta.
• Dane osoby wykonującej pomiary: Imię, nazwisko, numer uprawnień SEP (E i D), podpis.
• Dane użytego sprzętu: Typ i numer seryjny miernika, data ostatniej kalibracji.
• Warunki pomiaru: Data i godzina pomiaru, temperatura otoczenia, wilgotność.
• Szczegółowe wyniki pomiarów: Wartości rezystancji izolacji dla poszczególnych obwodów, wraz z zastosowanym napięciem probierczym.
• Ocena zgodności z normami: Stwierdzenie, czy wyniki spełniają wymagania normy PN-HD 60364-6.
• Wnioski i zalecenia: Ewentualne uwagi dotyczące stanu instalacji, zalecenia naprawcze.
• Data sporządzenia protokołu i podpis.

Przeczytaj również: Izolacja fundamentów krok po kroku: Suchy dom bez wilgoci na lata

Dlaczego protokół jest niezbędny przy odbiorze budynku i dla ubezpieczyciela?

Protokół z pomiarów to oficjalny dowód sprawności i bezpieczeństwa instalacji elektrycznej. Jego znaczenie jest nie do przecenienia. Jest on absolutnie niezbędny przy:

• Odbiorach budowlanych: Żaden nowo wybudowany lub zmodernizowany obiekt nie zostanie dopuszczony do użytkowania bez ważnego protokołu potwierdzającego bezpieczeństwo instalacji elektrycznej.
• Firmach ubezpieczeniowych: W przypadku jakiejkolwiek awarii, pożaru czy porażenia prądem, ubezpieczyciel z pewnością zażąda protokołu z aktualnych pomiarów. Brak takiego dokumentu może skutkować odmową wypłaty odszkodowania.
• Kontrolach: Zarządcy nieruchomości, spółdzielnie, a także organy nadzoru budowlanego mogą w każdej chwili zażądać okazania protokołów z okresowych pomiarów.

Traktuj protokół jako swój dokument bezpieczeństwa. To on świadczy o tym, że dbasz o swoją instalację i zapewniasz bezpieczeństwo sobie i innym.
