Izolacja elektryczna: klucz do bezpieczeństwa w Twoim domu?

Izolacja elektryczna to fundament bezpieczeństwa w każdej instalacji. To właśnie dzięki niej prąd płynie tam, gdzie powinien, a my jesteśmy chronieni przed niebezpiecznym porażeniem. W tym artykule, jako Rafał Kowalski, wyjaśnię Ci, czym dokładnie jest izolacja, dlaczego jest tak kluczowa dla Twojego domu i na co zwracać uwagę, aby zapewnić sobie i swoim bliskim pełne bezpieczeństwo.

Czym jest izolacja elektryczna? Prosta definicja dla każdego

Zacznijmy od podstaw. Izolacja elektryczna to nic innego jak zastosowanie specjalnych materiałów, zwanych dielektrykami, które bardzo słabo przewodzą prąd elektryczny. Ich zadaniem jest oddzielenie od siebie elementów instalacji, które są pod napięciem, a także odseparowanie ich od otoczenia. Wyobraź sobie, że prąd jest jak woda w rurach izolacja to szczelne ściany tych rur, które zapobiegają wyciekom. Dzięki temu prąd płynie bezpiecznie w wyznaczonych przewodach, a my nie jesteśmy narażeni na bezpośredni kontakt z nim. To fundamentalna zasada działania każdej instalacji elektrycznej, od prostego kabla po skomplikowane układy w Twoim domu.

Główne zadania izolacji: nie tylko ochrona przed porażeniem

Kiedy myślę o izolacji, od razu przychodzi mi na myśl słowo "bezpieczeństwo". I słusznie, bo jej głównym zadaniem jest właśnie ochrona ludzi przed porażeniem prądem. Ale to nie wszystko! Izolacja pełni znacznie szerszą rolę. Po pierwsze, zapobiega zwarciom. Zwarcie to nic innego jak niekontrolowany przepływ prądu między dwoma punktami o różnym potencjale, co może prowadzić do gwałtownego wzrostu temperatury, iskrzenia, a w konsekwencji nawet do pożaru. Po drugie, izolacja chroni same urządzenia elektryczne. Bez niej prąd mógłby przepływać w niekontrolowany sposób, uszkadzając delikatne komponenty i skracając żywotność sprzętu. Zatem, jak widzisz, sprawna izolacja to kompleksowa ochrona, która dba zarówno o nasze zdrowie, jak i o nasz majątek.

Skutki uszkodzonej izolacji: od zwarcia aż po ryzyko pożaru

Ignorowanie problemów z izolacją to proszenie się o kłopoty. Uszkodzona izolacja to otwarta droga dla prądu, by popłynął tam, gdzie nie powinien. Najbardziej oczywistym i przerażającym skutkiem jest ryzyko porażenia prądem dotknięcie uszkodzonego przewodu lub obudowy urządzenia, która znalazła się pod napięciem, może mieć tragiczne konsekwencje. Ale to nie jedyne zagrożenie. Uszkodzona izolacja to także prosta droga do zwarcia, które, jak już wspomniałem, może prowadzić do awarii sprzętu, a w skrajnych przypadkach do pożaru. Pamiętam wiele interwencji, gdzie przyczyną pożaru było właśnie przegrzanie przewodów z powodu uszkodzonej izolacji. To pokazuje, jak ważne jest, aby nie bagatelizować żadnych sygnałów świadczących o problemach z izolacją.

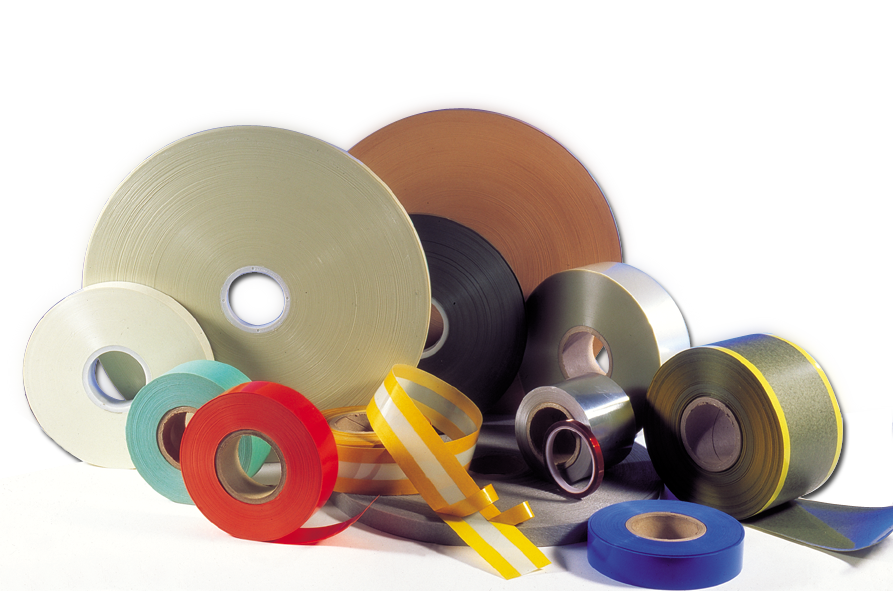

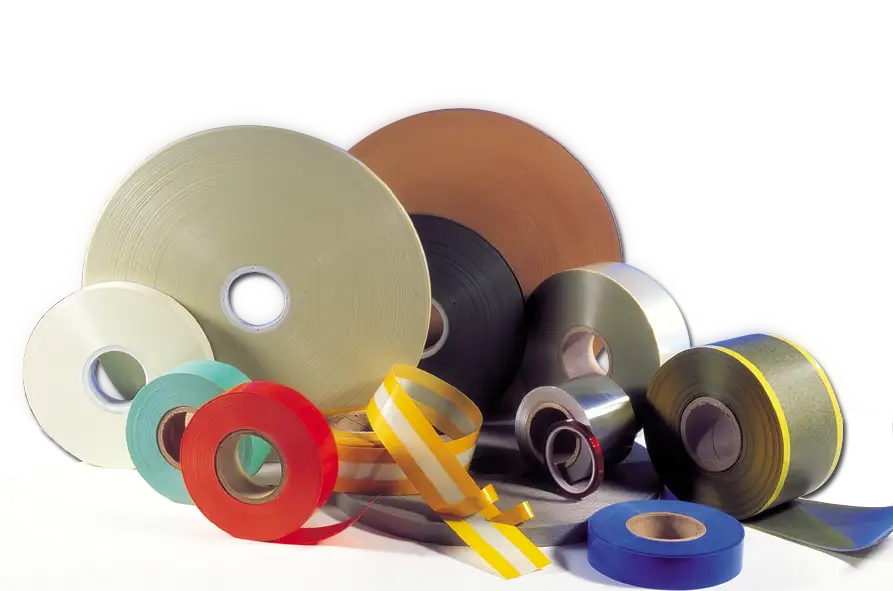

Materiały elektroizolacyjne: z czego są wykonane i dlaczego to ważne?

Świat materiałów elektroizolacyjnych jest niezwykle zróżnicowany, a każdy z nich ma swoje specyficzne właściwości i zastosowania. Wybór odpowiedniego materiału jest kluczowy dla zapewnienia bezpieczeństwa i trwałości instalacji. Przyjrzyjmy się najpopularniejszym z nich.

PVC (polichlorek winylu) najpopularniejszy standard w Twoich ścianach

Poli(chlorek winylu), czyli popularne PVC, to absolutny standard w izolacji przewodów elektrycznych w naszych domach. Jest elastyczny, stosunkowo tani i łatwy w obróbce, co czyni go idealnym do zastosowań jako zewnętrzna izolacja przewodów, którą widzimy na co dzień. Ma jednak swoje ograniczenia jego właściwości elektryczne są nieco słabsze w porównaniu do innych, bardziej zaawansowanych materiałów. Mimo to, w większości zastosowań domowych PVC doskonale spełnia swoje zadanie, zapewniając podstawową, ale skuteczną ochronę.

Polietylen (PE i XLPE) kiedy potrzeba czegoś więcej niż PVC?

Kiedy potrzebujemy czegoś więcej niż standardowe PVC, wkracza polietylen (PE) oraz jego usieciowana odmiana XLPE (cross-linked polyethylene). Materiały te charakteryzują się znacznie lepszymi właściwościami dielektrycznymi, co oznacza, że jeszcze skuteczniej izolują prąd. Są też sztywniejsze od PVC. XLPE jest szczególnie ceniony za swoją odporność na wysokie temperatury i uszkodzenia mechaniczne, dlatego często znajdziemy go w kablach koncentrycznych, kablach średniego i wysokiego napięcia, gdzie wymagana jest wyjątkowa niezawodność i trwałość izolacji.

Guma i silikon mistrzowie elastyczności i odporności na temperaturę

Guma i silikon to materiały, które wyróżniają się przede wszystkim wyjątkową elastycznością i odpornością na ekstremalne temperatury. Silikon, na przykład, może pracować w zakresie od -60°C do nawet +180°C, co czyni go idealnym do zastosowań w miejscach, gdzie inne materiały by się stopiły lub skruszyły, np. w piekarnikach, lampach czy silnikach. Niestety, jego wadą jest stosunkowo niska odporność na uszkodzenia mechaniczne. Dlatego często stosuje się go tam, gdzie przewody nie są narażone na ciągłe tarcie czy zginanie, a kluczowa jest odporność termiczna.

Taśmy i rurki termokurczliwe jak profesjonalnie naprawić i zabezpieczyć przewody?

W każdym domu przyda się dobra taśma izolacyjna to najprostsza i najszybsza metoda na doraźną naprawę czy izolację przewodów. Najczęściej wykonane są z winylu i stanowią podstawowe wyposażenie skrzynki narzędziowej. Jednak dla trwalszych i bardziej estetycznych połączeń, ja zawsze polecam rurki termokurczliwe. To sprytne rozwiązanie: rurka, pod wpływem ciepła (np. z opalarki), kurczy się i szczelnie przylega do przewodu, tworząc trwałą, wodoodporną i estetyczną izolację. To idealne rozwiązanie do zabezpieczania połączeń, końcówek kabli czy naprawy uszkodzonej izolacji.

Lakiery i żywice płynna izolacja do zadań specjalnych

W bardziej specjalistycznych zastosowaniach, gdzie tradycyjne materiały izolacyjne nie wystarczają, używa się "płynnej izolacji" w postaci lakierów i żywic. Mówię tu o materiałach takich jak papiery aramidowe (np. Nomex®), folie poliestrowe czy poliimidowe (np. Kapton®). Są one stosowane w transformatorach, silnikach elektrycznych i innych urządzeniach pracujących w bardzo wysokich temperaturach lub wymagających wyjątkowej precyzji izolacji. Te materiały, często w formie powłok, zapewniają niezawodną ochronę nawet w najtrudniejszych warunkach.

Rezystancja izolacji: klucz do zdrowia Twojej instalacji elektrycznej

Jeśli izolacja jest sercem instalacji, to rezystancja izolacji jest jej ciśnieniem krwi. To kluczowy parametr, który mówi nam o stanie zdrowia całej instalacji.

Co to jest rezystancja izolacji i dlaczego mierzy się ją w megaomach (MΩ)?

Rezystancja izolacji to nic innego jak opór, jaki stawia materiał izolacyjny przepływowi prądu elektrycznego. Im wyższa rezystancja, tym lepiej izolacja spełnia swoje zadanie, skuteczniej blokując prąd. Mierzymy ją w megaomach (MΩ), ponieważ wartości te są zazwyczaj bardzo wysokie mówimy tu o milionach omów. Niska rezystancja izolacji oznacza, że prąd może "przeciekać" przez izolację, co stwarza ryzyko porażenia, zwarcia czy pożaru. Dlatego regularne pomiary tego parametru są tak ważne dla oceny bezpieczeństwa całej instalacji elektrycznej.

Co osłabia izolację? Wpływ wilgoci, temperatury i czasu

Niestety, izolacja nie jest wieczna i wiele czynników może negatywnie wpływać na jej właściwości, obniżając rezystancję. Oto najważniejsze z nich:

• Rodzaj materiału: Jak już wspomniałem, różne materiały mają różne właściwości izolacyjne. Niektóre są bardziej odporne na czynniki zewnętrzne niż inne.
• Wilgotność: Woda jest przewodnikiem prądu, więc wilgoć wnikająca w izolację drastycznie obniża jej rezystancję. To jeden z najczęstszych problemów, zwłaszcza w starych instalacjach.
• Temperatura: Zarówno zbyt wysoka, jak i zbyt niska temperatura może negatywnie wpływać na izolację. Wysoka temperatura przyspiesza starzenie się materiału, a niska może powodować jego kruszenie.
• Czystość powierzchni: Kurz, brud, a nawet osady chemiczne na powierzchni izolacji mogą tworzyć ścieżki przewodzące prąd, obniżając jej skuteczność.
• Starzenie się materiału: Z biegiem lat każdy materiał izolacyjny traci swoje pierwotne właściwości. To naturalny proces, który niestety jest nieunikniony.

Polskie normy w praktyce: jaka wartość rezystancji jest bezpieczna dla domu? (PN-HD 60364-6)

W Polsce kwestie bezpieczeństwa elektrycznego są ściśle regulowane. Kluczową rolę odgrywa tu norma PN-HD 60364-6: 2016-07, która jasno określa minimalne dopuszczalne wartości rezystancji izolacji. Jako ekspert zawsze podkreślam, że przestrzeganie tych norm to podstawa bezpiecznej eksploatacji instalacji.

Dla większości instalacji domowych, czyli obwodów o napięciu do 500 V, minimalna dopuszczalna wartość rezystancji izolacji wynosi 1,0 MΩ. Jeśli pomiar wykaże niższą wartość, oznacza to, że instalacja jest w złym stanie i wymaga interwencji. W przypadku obwodów SELV i PELV, czyli tych z bardzo niskim napięciem bezpiecznym, minimalna wartość to 0,5 MΩ. Pamiętaj, że te wartości to absolutne minimum im wyższa rezystancja, tym lepiej.

Kontrola izolacji w domu: co musisz wiedzieć?

Wiedza o izolacji to jedno, ale regularna kontrola to drugie. Jako właściciel domu masz obowiązek dbać o bezpieczeństwo swojej instalacji elektrycznej.

Jak często należy sprawdzać izolację? Prawo budowlane nie pozostawia wątpliwości

Zgodnie z polskim Prawem budowlanym oraz normą PN-HD 60364-6, okresowe badanie stanu rezystancji izolacji w budynkach mieszkalnych musi być przeprowadzane co najmniej raz na 5 lat. To nie jest sugestia, to jest obowiązek! Zaniedbanie tych pomiarów może prowadzić nie tylko do zagrożenia bezpieczeństwa, ale także do problemów z ubezpieczycielem w przypadku awarii czy pożaru. Ja zawsze radzę, aby traktować to jako rutynową kontrolę stanu zdrowia domu tak jak przegląd samochodu.

Kto może legalnie wykonać pomiar rezystancji izolacji? (Uprawnienia SEP)

Pomiary rezystancji izolacji to nie jest zadanie dla majsterkowicza-amatora. Do ich wykonania uprawnione są wyłącznie osoby posiadające odpowiednie kwalifikacje, potwierdzone uprawnieniami SEP (Stowarzyszenia Elektryków Polskich). Najczęściej są to uprawnienia G1 E (eksploatacja) lub G1 D (dozór), zwłaszcza jeśli elektryk ma sporządzić protokół z pomiarów. Taki protokół jest dokumentem urzędowym, który potwierdza stan instalacji i jest wymagany np. przez zarządców budynków czy ubezpieczycieli. Zawsze upewnij się, że osoba, którą zatrudniasz do pomiarów, posiada aktualne i odpowiednie uprawnienia.

Jak wygląda badanie w praktyce i czego się spodziewać po wizycie elektryka?

Kiedy elektryk z odpowiednimi uprawnieniami przyjedzie do Twojego domu, aby wykonać pomiar rezystancji izolacji, możesz spodziewać się następujących kroków:

1. Odłączenie zasilania: Przede wszystkim elektryk musi odłączyć całe zasilanie w budynku, aby zapewnić bezpieczeństwo podczas pomiarów.
2. Odłączenie urządzeń: Wszystkie urządzenia podłączone do gniazdek powinny zostać odłączone, aby nie zakłócać pomiaru i nie ulec uszkodzeniu.

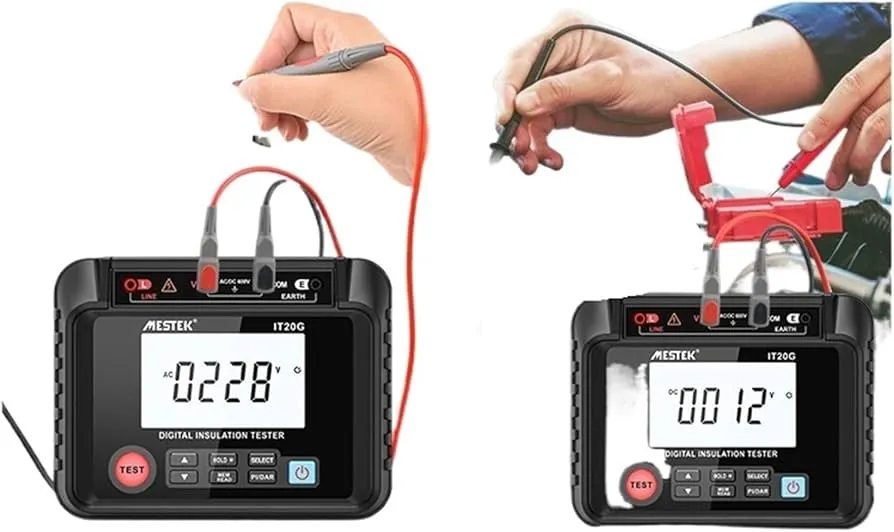

3. Pomiar megomierzem: Elektryk użyje specjalistycznego urządzenia zwanego megomierzem (miernikiem rezystancji izolacji). Urządzenie to generuje wysokie napięcie (np. 500 V lub 1000 V), które jest przykładane do badanych obwodów.
4. Badanie poszczególnych obwodów: Pomiary są wykonywane dla każdego obwodu oddzielnie np. obwody oświetleniowe, gniazdkowe, kuchni, łazienki. Mierzy się rezystancję między przewodami fazowymi a ochronnym (PE) oraz między przewodami fazowymi a neutralnym (N).
5. Interpretacja wyników: Wyniki odczytywane są bezpośrednio z miernika. Elektryk porówna je z obowiązującymi normami.
6. Sporządzenie protokołu: Po zakończeniu pomiarów, elektryk sporządzi protokół, w którym znajdą się wszystkie wyniki, data badania, dane wykonawcy oraz wnioski dotyczące stanu instalacji.

Cały proces może zająć od kilkudziesięciu minut do kilku godzin, w zależności od wielkości i złożoności instalacji. Ważne jest, abyś był dostępny, by odpowiedzieć na ewentualne pytania i umożliwić dostęp do wszystkich punktów instalacji.

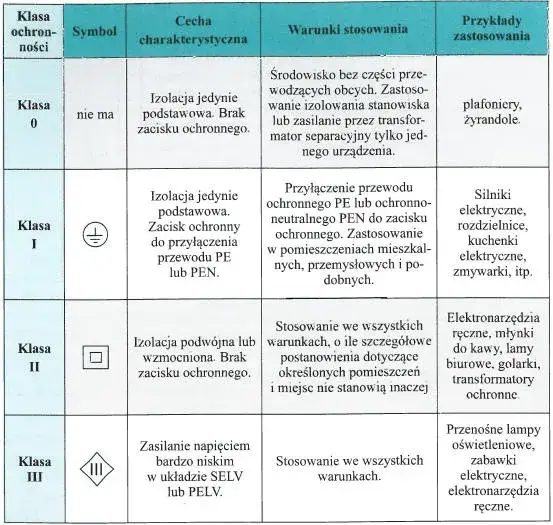

Klasy ochronności urządzeń: jak izolacja chroni Cię na co dzień?

Nie tylko instalacja w ścianach jest izolowana. Każde urządzenie elektryczne, które kupujesz, posiada określoną klasę ochronności. To nic innego jak informacja o tym, w jaki sposób producent zadbał o Twoje bezpieczeństwo przed porażeniem prądem. Zrozumienie tych klas pomoże Ci świadomie korzystać ze sprzętu i dbać o swoje bezpieczeństwo.

Klasa I: Dlaczego Twoja pralka musi mieć bolec uziemiający?

Urządzenia klasy I to te, które oprócz izolacji podstawowej, posiadają dodatkowe zabezpieczenie w postaci podłączenia metalowej obudowy do przewodu ochronnego (PE), czyli popularnego "bolca uziemiającego" w gniazdku. Jeśli izolacja podstawowa ulegnie uszkodzeniu i prąd pojawi się na obudowie, zostanie on bezpiecznie odprowadzony do ziemi, powodując zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego). Typowym przykładem urządzenia klasy I jest właśnie pralka, lodówka czy kuchenka elektryczna wszystkie te sprzęty, które mają metalową obudowę i wymagają gniazdka z bolcem.

Klasa II: Tajemnica symbolu "kwadrat w kwadracie" na Twojej ładowarce

Urządzenia klasy II to prawdziwi mistrzowie bezpieczeństwa. Charakteryzują się one zastosowaniem izolacji podwójnej lub wzmocnionej, co oznacza, że producent zastosował dwie niezależne warstwy izolacji lub jedną, ale o znacznie podwyższonych parametrach. Dzięki temu nie ma potrzeby podłączania obudowy do przewodu ochronnego. Rozpoznasz je po charakterystycznym symbolu "kwadrat w kwadracie" na obudowie. Wiele ładowarek do telefonów, suszarek do włosów czy elektronarzędia z plastikową obudową należy do tej klasy. To bardzo bezpieczne rozwiązania, które eliminują ryzyko porażenia nawet w przypadku uszkodzenia jednej warstwy izolacji.

Klasa III: Bezpieczne napięcie tam, gdzie ryzyko jest największe

Klasa III to najwyższy poziom ochrony, osiągany poprzez zasilanie urządzeń bardzo niskim napięciem bezpiecznym (SELV). Napięcie to jest tak niskie, że nawet bezpośredni kontakt z elementami pod napięciem nie stanowi zagrożenia dla człowieka. Urządzenia klasy III są często stosowane w miejscach o podwyższonym ryzyku, takich jak łazienki (np. oświetlenie w kabinach prysznicowych), zabawki elektryczne dla dzieci czy niektóre narzędzia ręczne. Zasilanie odbywa się zazwyczaj poprzez specjalne transformatory bezpieczeństwa, które obniżają napięcie sieciowe do bezpiecznego poziomu.

Najczęstsze problemy z izolacją: na co zwrócić uwagę?

Jako elektryk z wieloletnim doświadczeniem, widziałem wiele problemów z izolacją. Warto wiedzieć, na co zwracać uwagę, aby w porę zareagować.

Widoczne uszkodzenia mechaniczne: przetarcia, pęknięcia, przegryzienia

To najbardziej oczywiste problemy. Przetarcia, pęknięcia, nacięcia czy przegryzienia przez zwierzęta (gryzonie to prawdziwa plaga!) to bezpośrednie zagrożenie. Odsłonięty przewód pod napięciem to prosta droga do porażenia lub zwarcia. Zawsze, gdy zauważysz takie uszkodzenia na kablach czy przewodach, natychmiast odłącz zasilanie i wezwij elektryka. Nie próbuj "naprawiać" tego prowizorycznie, bo to tylko odłoży problem w czasie i zwiększy ryzyko.

Niewidoczni wrogowie: jak starzenie się materiału wpływa na bezpieczeństwo?

O wiele bardziej podstępne są problemy niewidoczne gołym okiem. Materiały izolacyjne z czasem ulegają starzeniu pod wpływem temperatury, wilgoci, promieni UV czy po prostu upływu lat, tracą swoje elastyczne właściwości, stają się kruche, a ich zdolność do izolowania prądu spada. Nawet jeśli kabel wygląda na nienaruszony, jego wewnętrzna izolacja może być już w bardzo złym stanie. To właśnie dlatego tak ważne są regularne pomiary rezystancji izolacji tylko one są w stanie wykryć te "niewidoczne" problemy, zanim doprowadzą do poważnej awarii.

Przeczytaj również: Izolacja rur CO w piwnicy: Jak obniżyć rachunki i chronić instalację?

Sygnały ostrzegawcze, których nie wolno ignorować (m. in. "wybijanie" bezpieczników)

Twój dom często daje sygnały, że coś jest nie tak z instalacją. Nigdy ich nie ignoruj! Oto najczęstsze sygnały ostrzegawcze, które mogą wskazywać na problemy z izolacją:

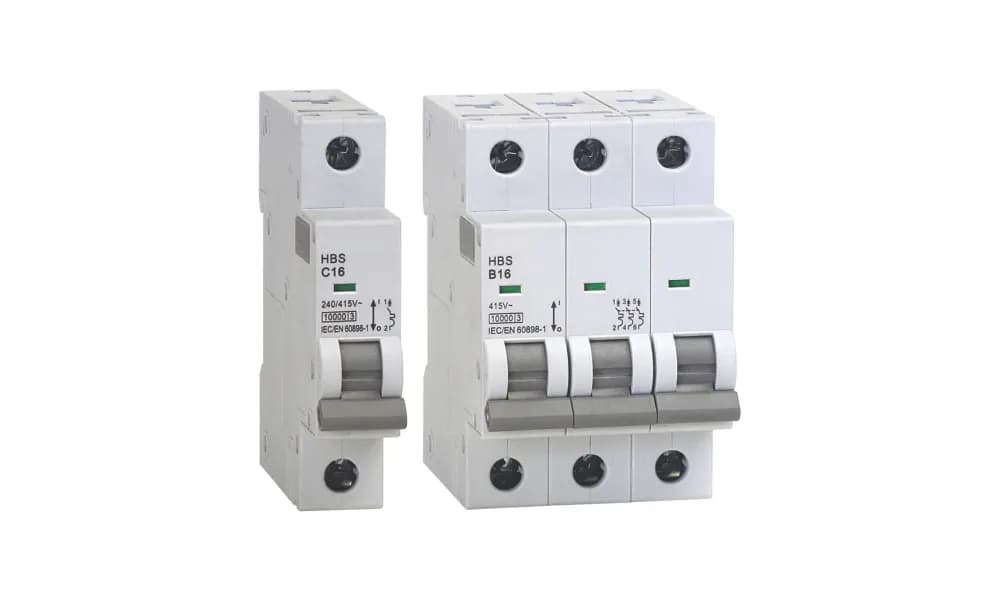

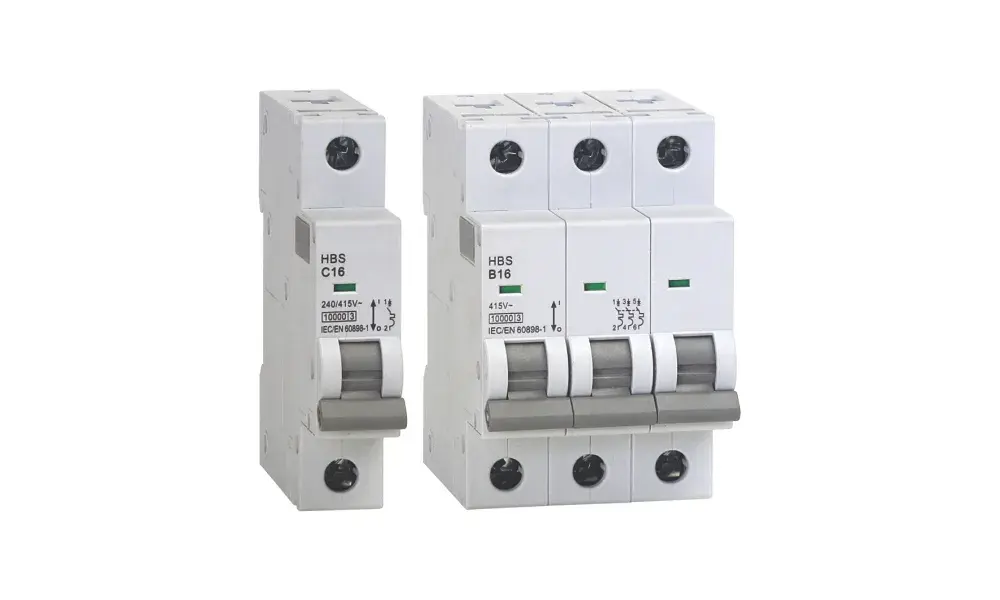

• Częste "wybijanie" bezpieczników lub wyłącznika różnicowoprądowego: To zazwyczaj znak, że gdzieś w instalacji dochodzi do zwarcia lub upływu prądu, często spowodowanego uszkodzoną izolacją.
• Iskrzenie w gniazdkach lub wyłącznikach: Widoczne iskry to bardzo poważny sygnał alarmowy, wskazujący na luźne połączenia lub uszkodzoną izolację.
• Nieprzyjemny zapach spalenizny: Zapach plastiku lub gumy to sygnał przegrzewania się przewodów, co jest bezpośrednim skutkiem problemów z izolacją.
• Odczuwalne "kopnięcia" prądem: Nawet lekkie mrowienie przy dotykaniu obudowy urządzenia lub metalowych elementów instalacji (np. kaloryfera) to znak, że prąd "ucieka" z instalacji i może być bardzo niebezpieczne.
• Ciepłe gniazdka lub wtyczki: Nagrzewające się elementy mogą świadczyć o zbyt dużym obciążeniu obwodu lub złej izolacji, prowadzącej do strat energii.

W przypadku zaobserwowania któregokolwiek z tych sygnałów, natychmiast odłącz zasilanie i wezwij wykwalifikowanego elektryka. Twoje bezpieczeństwo jest najważniejsze.
