Megaomomierz i pomiar rezystancji izolacji: Twój przewodnik eksperta

Rafał Kowalski30 października 2025
Megaomomierz i pomiar rezystancji izolacji: Twój przewodnik eksperta
Ten artykuł to kompleksowy przewodnik po narzędziach i urządzeniach służących do pomiaru rezystancji izolacji. Dowiesz się, dlaczego jest to kluczowe dla bezpieczeństwa, jakie przyrządy są niezbędne i jak prawidłowo ich używać, by zapewnić wiarygodne wyniki. Jako praktyk z wieloletnim doświadczeniem, chcę podzielić się moją wiedzą i pomóc Ci zrozumieć niuanse tego ważnego zagadnienia.

Megaomomierz i akcesoria kluczowe narzędzia do precyzyjnego pomiaru rezystancji izolacji

  • Podstawowym narzędziem jest megaomomierz, który mierzy rezystancję izolacji poprzez podanie napięcia stałego i pomiar prądu upływu.
  • Kluczowe parametry miernika to napięcie pomiarowe (od 50 V do 1000 V) oraz zakres pomiarowy (od GΩ do TΩ).
  • Dla instalacji domowych (230/400V) najczęściej stosuje się napięcie 500 V, a minimalna dopuszczalna rezystancja to 1,0 MΩ (zgodnie z PN-HD 60364-6).
  • Nowoczesne mierniki cyfrowe oferują wysoką dokładność i dodatkowe funkcje, w przeciwieństwie do starszych mierników analogowych.
  • Niezbędne są również akcesoria, takie jak przewody pomiarowe z odpowiednią kategorią CAT, sondy ostrzowe i krokodylki, które wpływają na bezpieczeństwo i dokładność.
  • Przed przystąpieniem do pomiarów należy bezwzględnie odłączyć wszystkie odbiorniki od badanej instalacji.

Precyzyjny pomiar rezystancji izolacji: fundament bezpieczeństwa

Rezystancja izolacji to nic innego jak opór, jaki stawia materiał izolacyjny przepływowi prądu elektrycznego. W praktyce oznacza to, jak dobrze przewody i inne elementy instalacji są odseparowane od siebie nawzajem oraz od części dostępnych dla człowieka. Wysoka rezystancja izolacji jest kluczowa dla bezpieczeństwa, ponieważ zapobiega upływom prądu, które mogłyby prowadzić do porażenia, pożaru lub uszkodzenia sprzętu. Niestety, izolacja nie jest wieczna. Z czasem jej stan ulega pogorszeniu pod wpływem wielu czynników. Starzenie się materiałów, wilgoć, uszkodzenia mechaniczne (np. przetarcia, zgniecenia) czy wysoka temperatura to tylko niektóre z nich. Regularne pomiary pozwalają na wczesne wykrycie problemów i zapobieganie poważnym awariom. Z mojego doświadczenia wynika, że ignorowanie tego aspektu to proszenie się o kłopoty.

Konsekwencje złego stanu izolacji: od awarii po zagrożenie życia

Obniżona rezystancja izolacji to nie tylko kwestia zgodności z normami, ale przede wszystkim realne zagrożenie. Konsekwencje mogą być bardzo poważne, od drobnych niedogodności po tragedie. Oto główne ryzyka, na które zwracam uwagę podczas każdej inspekcji:

  • Porażenie prądem elektrycznym: To chyba najbardziej oczywiste i najgroźniejsze ryzyko. Uszkodzona izolacja może spowodować, że metalowe obudowy urządzeń lub inne dostępne części instalacji znajdą się pod napięciem, stanowiąc śmiertelne zagrożenie.
  • Pożar: Upływy prądu przez uszkodzoną izolację mogą prowadzić do lokalnego nagrzewania się przewodów lub innych elementów, co w skrajnych przypadkach może zapoczątkować pożar.
  • Uszkodzenie urządzeń elektrycznych: Nieprawidłowa izolacja może prowadzić do zwarć lub przepięć, które niszczą podłączone urządzenia, generując wysokie koszty napraw lub wymiany.
  • Awarie instalacji: Częste wybijanie bezpieczników lub wyłączników różnicowoprądowych to często sygnał problemów z izolacją. Prowadzi to do przerw w dostawie prądu i utrudnia normalne funkcjonowanie.
  • Straty energii: Nawet niewielkie, ciągłe upływy prądu sumują się, prowadząc do niepotrzebnego zużycia energii i wyższych rachunków za prąd.

Jak polskie normy (PN-HD 60364) regulują kwestię pomiarów?

W Polsce, podobnie jak w wielu krajach europejskich, kluczową rolę w kontekście pomiarów rezystancji izolacji odgrywa norma PN-HD 60364-6 "Instalacje elektryczne niskiego napięcia Część 6: Sprawdzanie". To ona określa, jakie minimalne wartości rezystancji izolacji są dopuszczalne i jakie napięcia probiercze należy stosować w zależności od typu instalacji. Zgodnie z tą normą, napięcie probiercze musi być dobrane do napięcia znamionowego badanej instalacji. Na przykład, dla instalacji niskiego napięcia, takich jak te w domach (230/400V), najczęściej stosuje się napięcie 500 V. W takim przypadku minimalna dopuszczalna rezystancja izolacji powinna wynosić co najmniej 1,0 MΩ. Pamiętajmy, że przestrzeganie tych wytycznych to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa użytkowników i niezawodności instalacji.

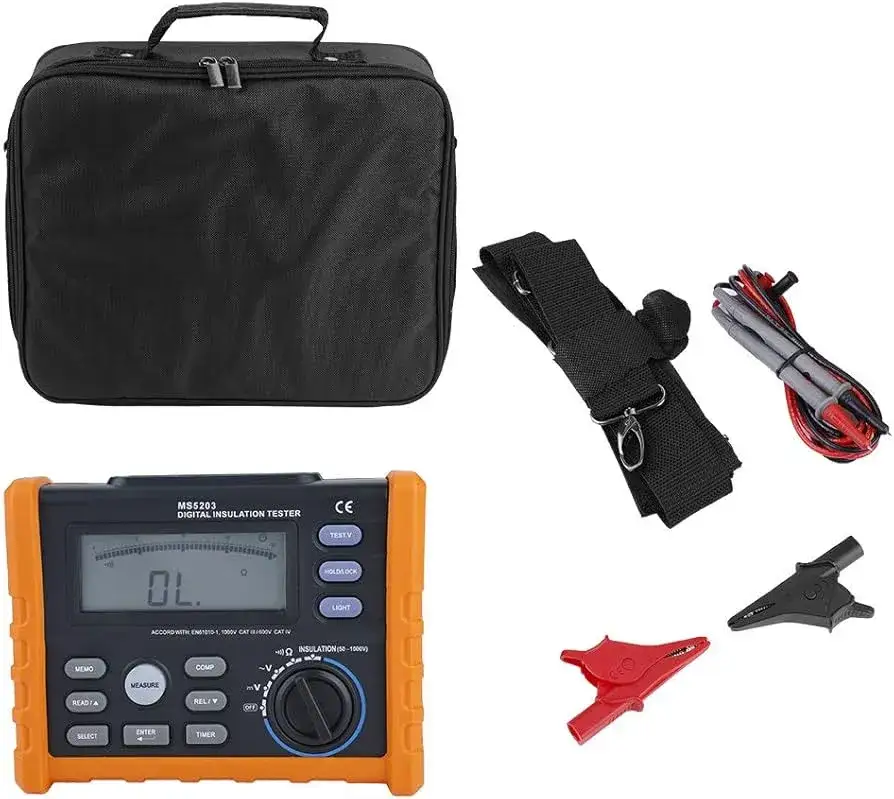

megaomomierz cyfrowy i analogowy

Megaomomierz: jak działa i co mierzy?

Podstawowym przyrządem do pomiaru rezystancji izolacji jest miernik rezystancji izolacji, powszechnie znany jako megaomomierz. Jego działanie opiera się na prostych, ale skutecznych zasadach fizyki. Megaomomierz podaje na badany obiekt stałe napięcie pomiarowe (DC) o określonej, wysokiej wartości, na przykład 500 V. Następnie mierzy bardzo mały prąd, który upływa przez izolację. Im lepsza izolacja, tym mniejszy prąd upływu. Na podstawie prawa Ohma, które mówi, że rezystancja (R) jest ilorazem napięcia (U) i prądu (I) (R = U/I), miernik oblicza i wyświetla wartość rezystancji izolacji. To właśnie ta wartość pozwala nam ocenić stan izolacji i podjąć decyzję o jej dalszej eksploatacji lub konieczności naprawy.

Mierniki cyfrowe Mierniki analogowe (induktorowe)
Współczesny standard na rynku. Mierniki cyfrowe oferują bardzo wysoką dokładność i powtarzalność wyników, co jest nieocenione w precyzyjnych pomiarach. Automatyczny dobór zakresów znacznie ułatwia pracę. Co więcej, nowoczesne modele często integrują wiele dodatkowych funkcji, takich jak pomiar współczynników absorpcji dielektrycznej (DAR) i polaryzacji (PI), które dostarczają informacji o długoterminowym stanie izolacji, pomiar ciągłości połączeń prądem 200 mA czy pomiar napięcia. Popularne marki, z którymi często pracuję, to Sonel, Metrel, Fluke i Kyoritsu. To starszy typ mierników, często wyposażony w korbkę do generowania napięcia pomiarowego. Charakteryzują się zazwyczaj mniejszą dokładnością i brakiem zaawansowanych funkcji, które oferują modele cyfrowe. Chociaż wciąż można je spotkać w użyciu, zwłaszcza w starszych instalacjach, w profesjonalnych zastosowaniach są stopniowo wypierane przez nowocześniejsze, cyfrowe odpowiedniki. Mierniki analogowe mogą być trudniejsze w interpretacji dla mniej doświadczonych użytkowników.

Kluczowe parametry techniczne miernika: na co zwrócić uwagę przed zakupem?

Wybór odpowiedniego megaomomierza to decyzja, która ma wpływ na bezpieczeństwo i wiarygodność pomiarów. Jako Rafał Kowalski, zawsze podkreślam, że nie wystarczy "jakiś" miernik. Trzeba zwrócić uwagę na jego parametry techniczne, które decydują o jego przydatności w konkretnych zastosowaniach. Dwa najważniejsze aspekty to napięcie pomiarowe i zakres pomiarowy.

Napięcie pomiarowe: Jak dobrać je do instalacji (50V, 250V, 500V, 1000V)?

Dobór odpowiedniego napięcia pomiarowego jest absolutnie kluczowy i musi być zgodny z normami oraz typem badanej instalacji. Nieprawidłowe napięcie może doprowadzić do uszkodzenia instalacji lub, co gorsza, do zafałszowania wyników, dając złudne poczucie bezpieczeństwa. Oto, jak dobieram napięcie:

  1. 50 V / 100 V: Te niskie napięcia pomiarowe stosuje się w bardzo specyficznych przypadkach, np. do pomiaru rezystancji izolacji układów elektronicznych, urządzeń telekomunikacyjnych lub innych obwodów wrażliwych na wyższe napięcia. Ich użycie jest rzadkie w typowych instalacjach elektrycznych.
  2. 250 V: To napięcie jest zalecane do obwodów o bardzo niskim napięciu, takich jak instalacje SELV (Safety Extra-Low Voltage) i PELV (Protective Extra-Low Voltage), gdzie napięcie znamionowe nie przekracza 50 V AC lub 120 V DC.
  3. 500 V: Jest to najczęściej stosowane napięcie pomiarowe dla instalacji niskiego napięcia, w tym domowych (230/400V). Zgodnie z normą PN-HD 60364-6, jest to standardowe napięcie probiercze dla większości instalacji elektrycznych, z którymi spotykamy się na co dzień.
  4. 1000 V i więcej: Wyższe napięcia pomiarowe są niezbędne w bardziej wymagających zastosowaniach. Używa się ich w instalacjach przemysłowych, do badania rezystancji izolacji linii kablowych, transformatorów, silników elektrycznych czy innych urządzeń wysokiego napięcia. Niektóre zaawansowane mierniki oferują nawet napięcia rzędu 2500 V, 5000 V, a nawet 10000 V.

Zakres pomiarowy: Dlaczego GΩ i TΩ stają się standardem?

Kiedyś, w erze starszych instalacji i mniej precyzyjnych mierników, zakresy pomiarowe rzędu megaomów (MΩ) były wystarczające. Dziś, w dobie nowoczesnych materiałów izolacyjnych i coraz wyższych wymagań, to się zmienia. Nowoczesne mierniki cyfrowe oferujące zakresy pomiarowe od gigaomów (GΩ) do teraomów (TΩ) są absolutnie kluczowe. Dlaczego? Ponieważ nowe, dobrze izolowane instalacje mają bardzo wysoką rezystancję izolacji, często znacznie przekraczającą wartości rzędu kilku czy kilkudziesięciu megaomów. Aby precyzyjnie ocenić ich stan, potrzebujemy mierników zdolnych do odczytu tak wysokich wartości. Starsze mierniki po prostu nie byłyby w stanie tego zmierzyć, co mogłoby prowadzić do błędnych wniosków o stanie izolacji.

Niezbędne narzędzia: co oprócz miernika?

Wielu instalatorów zastanawia się, czy mierniki wielofunkcyjne, które często posiadają wbudowane funkcje pomiaru rezystancji izolacji, są wystarczające. Moje doświadczenie pokazuje, że choć są wygodne, w niektórych przypadkach dedykowany megaomomierz jest lepszym wyborem. Mierniki wielofunkcyjne często oferują podstawowe zakresy i napięcia, co jest wystarczające do rutynowych pomiarów w instalacjach domowych. Jednakże, gdy potrzebujemy wyższych napięć pomiarowych (np. 1000 V i więcej), szerszych zakresów (TΩ) lub zaawansowanych funkcji diagnostycznych, takich jak pomiar współczynników DAR i PI, dedykowany megaomomierz jest niezastąpiony. Nowoczesne mierniki cyfrowe często integrują wiele funkcji, ale te najbardziej zaawansowane pomiary nadal pozostają domeną specjalistycznych urządzeń.

Przewody, sondy i krokodylki: Niedoceniane akcesoria, od których zależy wynik

Często widzę, jak elektrycy inwestują w drogie mierniki, a bagatelizują znaczenie akcesoriów. To duży błąd! Przewody, sondy i krokodylki to nie tylko "dodatki". To kluczowe elementy łańcucha pomiarowego, od których zależy zarówno bezpieczeństwo pomiarowca, jak i dokładność uzyskanych wyników. Ich jakość, stan techniczny i odpowiednie dopasowanie do miernika są równie ważne, jak sam megaomomierz. Zniszczone przewody mogą nie tylko zafałszować pomiar, ale przede wszystkim narazić Cię na poważne ryzyko.

Jak kategoria pomiarowa (CAT) przewodów wpływa na bezpieczeństwo pracy?

Kategoria pomiarowa (CAT) przewodów to nie jest tylko nic nieznaczący symbol. To informacja o maksymalnym napięciu i energii, jakie przewody są w stanie bezpiecznie wytrzymać w określonych warunkach. Na przykład, przewody z oznaczeniem CAT III są przeznaczone do pomiarów w instalacjach budynkowych, natomiast CAT IV do pomiarów u źródła instalacji (np. przyłącza, główne rozdzielnice). Używanie przewodów o zbyt niskiej kategorii pomiarowej lub niewystarczającej wytrzymałości napięciowej (np. 600 V, gdy miernik generuje 1000 V) jest niezwykle niebezpieczne. Może to prowadzić do przebicia izolacji przewodów, porażenia prądem, a nawet eksplozji w przypadku zwarcia. Zawsze upewniam się, że moje przewody są zgodne z kategorią i napięciem mojego miernika oraz z miejscem pomiaru.

Praktyczne wskazówki dotyczące doboru i konserwacji akcesoriów pomiarowych

Aby zapewnić bezpieczeństwo i wiarygodność pomiarów, warto przestrzegać kilku prostych zasad:

  • Dopasowanie do miernika: Zawsze używaj przewodów, sond i krokodylków, które są dopasowane do napięcia miernika i jego kategorii CAT. Nigdy nie używaj akcesoriów o niższej specyfikacji.
  • Regularne sprawdzanie stanu: Przed każdym pomiarem dokładnie oglądaj przewody. Szukaj przetarć, pęknięć izolacji, uszkodzeń wtyków. Uszkodzone przewody należy natychmiast wymienić.
  • Unikanie uszkodzeń mechanicznych: Przewody należy przechowywać w sposób chroniący je przed zagięciami, zgnieceniami czy przecięciami. Nie zwijaj ich zbyt ciasno.
  • Dbanie o czystość styków: Brudne lub zaśniedziałe styki na sondach i krokodylkach mogą wprowadzać błędy w pomiarach. Regularnie je czyść.
  • Specjalistyczne sondy: Pamiętaj, że do niektórych pomiarów, np. rezystancji podłóg i ścian (zgodnie z normą PN-EN 1081), potrzebne są specjalistyczne elektrody pomiarowe.

Prawidłowy pomiar rezystancji izolacji: praktyczny przewodnik

Wykonanie pomiaru rezystancji izolacji to nie tylko podłączenie przewodów i wciśnięcie przycisku. To proces, który wymaga staranności i przestrzegania zasad, aby wyniki były wiarygodne i bezpieczne. Oto, na co zawsze zwracam uwagę:

  1. Odłączenie odbiorników: To absolutna podstawa! Zanim przystąpisz do pomiaru, bezwzględnie odłącz wszystkie odbiorniki od badanej instalacji. Napięcie pomiarowe megaomomierza (np. 500 V) może uszkodzić czułe urządzenia elektroniczne, takie jak komputery, telewizory czy sprzęt AGD. Ponadto, podłączone odbiorniki mogą zafałszować wynik pomiaru, wskazując niższą rezystancję niż rzeczywista.
  2. Warunki środowiskowe: Wynik pomiaru rezystancji izolacji jest silnie zależny od temperatury i wilgotności otoczenia. Wysoka wilgotność może znacznie obniżyć zmierzoną wartość, nawet jeśli izolacja jest w dobrym stanie. Dlatego zawsze sugeruję wykonywanie pomiarów w suchych warunkach. Jeśli pomiar jest wykonywany w wilgotnym środowisku, należy to odnotować w protokole.
  3. Bezpieczeństwo: Pamiętaj, że pracujesz z wysokimi napięciami. Zawsze stosuj odpowiednie środki ochrony osobistej (rękawice izolacyjne, okulary ochronne), upewnij się, że miernik i przewody są w dobrym stanie technicznym, a także, że nikt niepowołany nie ma dostępu do badanej instalacji podczas pomiaru.

Technika wykonywania pomiarów w instalacji jednofazowej i trójfazowej

Pomiary rezystancji izolacji wykonuje się systematycznie, aby ocenić stan każdego obwodu. W praktyce oznacza to badanie izolacji między poszczególnymi częściami czynnymi instalacji, a także między częściami czynnymi a przewodem ochronnym (PE) i uziemieniem. W instalacji jednofazowej (np. 230 V) wykonujemy pomiary między przewodem fazowym (L) a przewodem neutralnym (N), między L a przewodem ochronnym (PE), oraz między N a PE. W instalacji trójfazowej (np. 400 V) zakres pomiarów jest szerszy. Badamy izolację między każdą parą przewodów fazowych (L1-L2, L1-L3, L2-L3), a także między każdym przewodem fazowym a przewodem neutralnym (L1-N, L2-N, L3-N) oraz między każdym przewodem fazowym a przewodem ochronnym (L1-PE, L2-PE, L3-PE). Dodatkowo, mierzy się izolację między przewodem neutralnym a ochronnym (N-PE). Taka metodyka gwarantuje kompleksową ocenę stanu izolacji całej instalacji.

Interpretacja wyników: Co oznacza wynik 1 MΩ, a co >1 GΩ?

Po wykonaniu pomiarów kluczowa jest prawidłowa interpretacja uzyskanych wartości. Zgodnie z normą PN-HD 60364-6, dla instalacji niskiego napięcia badanej napięciem 500 V, minimalna rezystancja izolacji powinna wynosić co najmniej 1,0 MΩ. Wynik poniżej tej wartości oznacza, że izolacja jest w złym stanie i wymaga natychmiastowej interwencji lokalizacji usterki i naprawy. Natomiast wyniki powyżej 1 GΩ (gigaom) świadczą o bardzo dobrym, wręcz doskonałym stanie izolacji. Takie wartości są typowe dla nowych lub bardzo dobrze utrzymanych instalacji, gdzie materiały izolacyjne są w idealnym stanie. Warto pamiętać, że im wyższa rezystancja, tym lepiej, ale zawsze trzeba odnieść wynik do obowiązujących norm i specyfiki instalacji.

Najczęstsze błędy podczas pomiarów i jak ich unikać

Mimo najlepszych chęci, podczas pomiarów rezystancji izolacji łatwo o błędy, które mogą zafałszować wyniki lub, co gorsza, stworzyć zagrożenie. Oto najczęstsze z nich i moje wskazówki, jak ich unikać:

  • Brak odłączenia odbiorników: Jak już wspomniałem, to krytyczny błąd. Zawsze odłączaj wszystkie urządzenia. Wskazówka: Przed pomiarem wykonaj wizualną kontrolę i poproś właściciela o potwierdzenie odłączenia.
  • Niewłaściwe napięcie pomiarowe: Użycie zbyt niskiego napięcia może nie wykryć problemów, a zbyt wysokiego może uszkodzić instalację. Wskazówka: Zawsze dobieraj napięcie zgodnie z normą PN-HD 60364-6 i napięciem znamionowym instalacji.
  • Uszkodzone przewody pomiarowe: Przetarte, pęknięte przewody to nie tylko ryzyko porażenia, ale i źródło błędnych odczytów. Wskazówka: Regularnie sprawdzaj stan przewodów i wymieniaj je na nowe, gdy tylko zauważysz uszkodzenia.
  • Pomijanie wpływu temperatury i wilgotności: Te czynniki mają ogromny wpływ na wyniki. Wskazówka: Staraj się mierzyć w suchych warunkach, a jeśli to niemożliwe, odnotuj warunki środowiskowe w protokole.
  • Brak uziemienia miernika: Niektóre mierniki wymagają podłączenia do uziemienia. Wskazówka: Zawsze zapoznaj się z instrukcją obsługi miernika i postępuj zgodnie z zaleceniami producenta.

Wybierz idealny miernik: dopasuj go do swoich potrzeb

Wybór odpowiedniego miernika to inwestycja, która powinna być przemyślana i dopasowana do specyfiki wykonywanych prac. Jako Rafał Kowalski, zawsze doradzam, aby instalator domowy, który zajmuje się głównie instalacjami niskiego napięcia, zwrócił uwagę na kilka kluczowych aspektów:

  • Napięcie pomiarowe 500 V: To absolutne minimum i najczęściej wymagane napięcie dla instalacji 230/400V. Upewnij się, że miernik oferuje tę wartość.
  • Zakres pomiarowy wystarczający dla instalacji domowych: Miernik powinien być zdolny do pomiaru rezystancji w zakresie co najmniej kilku gigaomów (GΩ), aby precyzyjnie ocenić stan nawet nowej izolacji.
  • Prosta obsługa: Intuicyjny interfejs i czytelny wyświetlacz znacznie ułatwiają pracę, szczególnie gdy pomiary nie są wykonywane codziennie.
  • Funkcja pomiaru ciągłości: To bardzo przydatna dodatkowa funkcja, która często idzie w parze z megaomomierzem i pozwala na szybkie sprawdzenie ciągłości połączeń ochronnych.
  • Zgodność z normami: Upewnij się, że miernik posiada odpowiednie certyfikaty i jest zgodny z obowiązującymi normami, takimi jak PN-HD 60364-6.

Zaawansowane przyrządy dla przemysłu i energetyki: pomiar DAR i PI

W przemyśle i energetyce, gdzie mamy do czynienia z bardziej złożonymi instalacjami, wyższymi napięciami i większymi mocami, wymagania wobec mierników są znacznie wyższe. Tutaj kluczowe stają się dodatkowe funkcje diagnostyczne. Mierniki dla tych zastosowań często oferują pomiar współczynników absorpcji dielektrycznej (DAR) i polaryzacji (PI). Są to wskaźniki, które pozwalają ocenić stan izolacji w dłuższej perspektywie, wskazując na jej starzenie się, zawilgocenie czy inne degradacje, zanim jeszcze rezystancja izolacji spadnie poniżej dopuszczalnego minimum. Te pomiary są niezwykle cenne w prewencyjnym utrzymaniu ruchu. Ponadto, w tych sektorach stosuje się mierniki z znacznie wyższymi napięciami pomiarowymi (1000V, 2500V, 5000V, a nawet 10000V) oraz rozbudowanymi zakresami pomiarowymi, sięgającymi nawet teraomów (TΩ), co pozwala na badanie izolacji kabli, transformatorów czy silników.

Przegląd popularnych modeli na polskim rynku (Sonel, Metrel, Fluke) co oferują?

Polski rynek oferuje szeroki wybór mierników rezystancji izolacji od renomowanych producentów. Do najpopularniejszych marek, z którymi ja sam często pracuję i które cieszą się uznaniem wśród profesjonalistów, należą Sonel, Metrel, Fluke oraz Kyoritsu. Każda z tych firm ma w swojej ofercie zarówno proste, ekonomiczne modele dla instalatorów domowych, jak i zaawansowane, wielofunkcyjne urządzenia dla przemysłu i energetyki. Produkty tych marek wyróżniają się zazwyczaj wysoką jakością wykonania, niezawodnością, szerokim zakresem funkcji (od podstawowych pomiarów rezystancji izolacji po zaawansowane analizy DAR i PI), a także zgodnością z międzynarodowymi i polskimi normami. Wybierając miernik jednej z tych firm, można być pewnym, że otrzymuje się sprzęt, który sprosta wymaganiom i posłuży przez długi czas.

Profesjonalne i bezpieczne pomiary: Twoja checklista

Aby mieć pewność, że Twoje pomiary są profesjonalne, bezpieczne i wiarygodne, zawsze trzymaj się tej krótkiej checklisty:

  • Nowoczesny megaomomierz cyfrowy: Z odpowiednim napięciem i zakresem pomiarowym, dopasowanym do rodzaju wykonywanych prac.
  • Wysokiej jakości przewody pomiarowe: Z właściwą kategorią CAT i wytrzymałością napięciową, zgodną z miernikiem.
  • Sondy i krokodylki: Solidne, w dobrym stanie technicznym, zapewniające stabilne i bezpieczne połączenie.
  • Sprzęt dopasowany do specyfiki prac: Nie oszczędzaj na narzędziach, jeśli pracujesz w wymagających warunkach przemysłowych.

Przeczytaj również: Izolacja domowa: Jak chronić dom przed zimnem, wilgocią i hałasem?

Dobre praktyki, które gwarantują wiarygodność i powtarzalność wyników

Oprócz posiadania odpowiedniego sprzętu, kluczem do sukcesu są dobre praktyki pomiarowe. To one decydują o tym, czy uzyskane wyniki będą wiarygodne i czy będziesz mógł na nich polegać:

  1. Przygotowanie instalacji: Zawsze pamiętaj o dokładnym odłączeniu wszystkich odbiorników i wizualnej inspekcji instalacji przed przystąpieniem do pomiarów.
  2. Dobór napięcia: Zawsze stosuj właściwe napięcie pomiarowe, zgodnie z normami (PN-HD 60364-6) i typem badanej instalacji. To podstawa.
  3. Stan akcesoriów: Regularnie sprawdzaj stan techniczny przewodów, sond i krokodylków. Uszkodzone akcesoria to ryzyko i źródło błędów.
  4. Warunki środowiskowe: Miej świadomość wpływu temperatury i wilgotności na wyniki. W miarę możliwości wykonuj pomiary w stabilnych, suchych warunkach.
  5. Dokumentacja: Prowadź szczegółową dokumentację pomiarów. Zapisuj datę, miejsce, warunki, uzyskane wartości i użyty sprzęt. To nieocenione dla celów porównawczych, diagnostycznych i dowodowych.

FAQ - Najczęstsze pytania

Rezystancja izolacji to opór materiału izolacyjnego. Jest kluczowa dla bezpieczeństwa, zapobiegając porażeniom, pożarom i awariom. Jej niski poziom wskazuje na pogorszenie stanu izolacji, spowodowane starzeniem, wilgocią czy uszkodzeniami mechanicznymi.

Dla instalacji niskiego napięcia, w tym domowych (230/400V), zgodnie z normą PN-HD 60364-6, najczęściej stosuje się napięcie pomiarowe 500 V. Jest ono standardem do oceny stanu izolacji w takich obwodach.

Zgodnie z PN-HD 60364-6, dla instalacji niskiego napięcia badanej napięciem 500 V, minimalna dopuszczalna rezystancja izolacji powinna wynosić co najmniej 1,0 MΩ. Wyniki poniżej tej wartości wymagają interwencji.

Oprócz megaomomierza, niezbędne są wysokiej jakości przewody pomiarowe z odpowiednią kategorią CAT (np. CAT III/IV) i wytrzymałością napięciową, a także sondy ostrzowe i krokodylki. Ich stan techniczny jest kluczowy dla bezpieczeństwa i dokładności.
