Rezystancja izolacji: Co to, jak mierzyć i czy jesteś bezpieczny?

Rezystancja izolacji to kluczowy parametr bezpieczeństwa każdej instalacji elektrycznej. Ten artykuł wyjaśni, czym jest rezystancja izolacji, dlaczego jest tak ważna dla ochrony przed porażeniem i pożarem, jak prawidłowo ją mierzyć oraz jakie normy i czynniki wpływają na jej wartość. Jako Rafał Kowalski, zależy mi na tym, aby każdy właściciel budynku i profesjonalista zrozumiał, jak fundamentalne jest to pojęcie dla bezpieczeństwa.

Rezystancja izolacji cichy strażnik bezpieczeństwa instalacji elektrycznej

Co to jest rezystancja izolacji i dlaczego każdy właściciel budynku musi znać to pojęcie?

Rezystancja izolacji to nic innego jak miara oporu, jaki materiał izolacyjny stawia przepływowi prądu elektrycznego. Można ją traktować jako wskaźnik "szczelności elektrycznej" instalacji. Wyrażana jest w megaomach (MΩ), a jej wysoka wartość świadczy o dobrym stanie izolacji. Dlaczego to tak ważne? Ponieważ dobra izolacja jest kluczowa dla bezpieczeństwa chroni przed porażeniem prądem, zapobiega pożarom wywołanym zwarciami i zabezpiecza podłączone urządzenia. To fundament bezpiecznej eksploatacji każdego budynku.

Od megaomów do bezpieczeństwa jak interpretować wartości i chronić się przed zagrożeniem?

Zasada jest prosta: im wyższa wartość rezystancji izolacji, tym lepiej i bezpieczniej. Wysokie wartości, mierzone w megaomach (MΩ), wskazują na to, że prąd elektryczny pozostaje tam, gdzie powinien w przewodach, a nie ucieka na zewnątrz. Niskie wartości są sygnałem alarmowym, wskazującym na potencjalne zagrożenie. W dalszych sekcjach szczegółowo wyjaśnię, co oznaczają konkretne wartości i jakie są wymagane normy, ale już teraz podkreślam: nie lekceważ tych liczb.

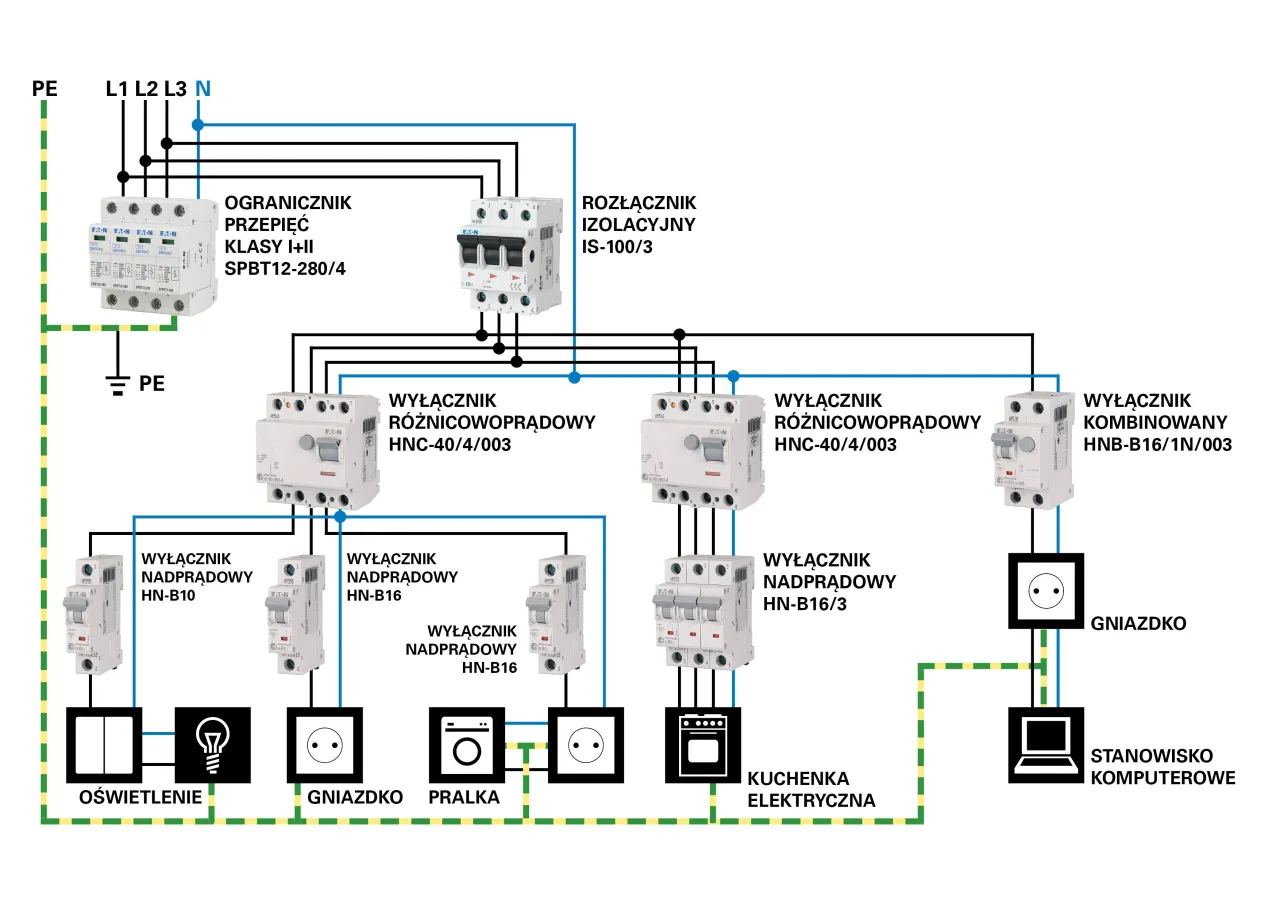

Dlaczego wysoka rezystancja izolacji jest ważniejsza niż myślisz?

Wielu ludzi nie zdaje sobie sprawy, jak fundamentalne znaczenie ma prawidłowa rezystancja izolacji. To nie tylko suchy parametr techniczny, ale realna bariera między bezpieczeństwem a poważnym zagrożeniem.

Ochrona przed porażeniem prądem: podstawowa rola izolacji

Prawidłowa izolacja przewodów i urządzeń elektrycznych to pierwsza i najważniejsza linia obrony przed porażeniem prądem. Jej zadaniem jest zapobieganie przepływowi prądu przez ciało człowieka. Gdy izolacja jest w dobrym stanie, prąd pozostaje w przewodach, a dotknięcie elementu pod napięciem jest bezpieczne (o ile nie ma innych uszkodzeń). Niska rezystancja izolacji oznacza, że prąd może "przebijać się" przez osłabioną barierę, stwarzając bezpośrednie zagrożenie dla życia i zdrowia.

Zapobieganie pożarom: jak uszkodzona izolacja prowadzi do zwarcia?

Uszkodzona izolacja to nie tylko ryzyko porażenia, ale także poważne zagrożenie pożarowe. Niska rezystancja prowadzi do powstawania prądów upływowych, które mogą powodować lokalne przegrzewanie się przewodów. W skrajnych przypadkach, gdy izolacja jest bardzo słaba lub całkowicie zniszczona, może dojść do zwarcia między przewodami lub między przewodem fazowym a elementem uziemionym. Zwarcie generuje ogromne ilości ciepła, co w połączeniu z materiałami łatwopalnymi w otoczeniu instalacji, jest prostą drogą do wybuchu pożaru.

Ochrona sprzętu i unikanie strat energii

Dobra izolacja chroni nie tylko ludzi, ale i sprzęt. Niepożądane przepływy prądu, wynikające z niskiej rezystancji izolacji, mogą uszkadzać podłączone urządzenia elektryczne i elektroniczne, prowadząc do kosztownych awarii. Co więcej, prądy upływowe to nic innego jak straty energii elektrycznej. Instalacja z niską rezystancją izolacji jest mniej efektywna energetycznie, co w dłuższej perspektywie przekłada się na wyższe rachunki za prąd. To kolejny powód, dla którego warto dbać o ten parametr.

Pomiar rezystancji izolacji krok po kroku: przewodnik dla profesjonalistów i zleceniodawców

Prawidłowy pomiar rezystancji izolacji wymaga precyzji, odpowiedniego sprzętu i ścisłego przestrzegania zasad bezpieczeństwa. Jako Rafał Kowalski zawsze podkreślam, że to zadanie dla wykwalifikowanych specjalistów.

Niezbędne narzędzie: Czym jest i jak działa megaomomierz?

Do pomiaru rezystancji izolacji używa się specjalistycznego przyrządu zwanego megaomomierzem (lub miernikiem rezystancji izolacji). Jego zasada działania polega na przyłożeniu do badanej izolacji wysokiego napięcia stałego, zwanego napięciem probierczym. Następnie megaomomierz mierzy bardzo mały prąd upływu, który przepływa przez izolację. Na podstawie prawa Ohma, znając przyłożone napięcie i zmierzony prąd, oblicza wartość rezystancji izolacji i wyświetla ją na ekranie, zazwyczaj w megaomach (MΩ).

Przygotowanie instalacji do pomiaru kluczowe zasady bezpieczeństwa

Przed przystąpieniem do pomiaru, bezpieczeństwo jest absolutnym priorytetem. Musimy pamiętać o kilku kluczowych zasadach:

1. Całkowite odłączenie napięcia zasilającego w badanym obwodzie. Oznacza to wyłączenie odpowiedniego wyłącznika nadprądowego lub bezpiecznika w rozdzielnicy. Musimy mieć pewność, że w badanej części instalacji nie ma żadnego napięcia.
2. Odłączenie wszystkich odbiorników (urządzeń) od gniazdek. Dotyczy to zarówno urządzeń stacjonarnych, jak i tych podłączonych do gniazd wtyczkowych. Ich obecność mogłaby zafałszować wynik pomiaru lub nawet doprowadzić do uszkodzenia sprzętu.
3. Zapewnienie braku napięcia przed pomiarem należy zawsze sprawdzić brak napięcia za pomocą odpowiedniego wskaźnika, aby upewnić się, że instalacja jest bezpieczna.

Jak prawidłowo wykonać pomiar? Procedura zgodna z zasadami sztuki

Gdy instalacja jest już bezpiecznie przygotowana, możemy przystąpić do pomiaru. Oto standardowa procedura:

1. Wybór odpowiedniego napięcia probierczego: Należy ustawić na megaomomierzu napięcie probiercze zgodne z obowiązującymi normami dla danego typu obwodu (o czym więcej w kolejnej sekcji).
2. Podłączenie miernika: Elektrody megaomomierza podłącza się między poszczególne przewody czynne (fazowe L1, L2, L3 i neutralny N) oraz między każdy z przewodów czynnych a przewód ochronny (PE).
3. Wykonanie pomiaru: Po podłączeniu należy uruchomić pomiar. Megaomomierz przyłoży wysokie napięcie i zacznie mierzyć prąd upływu.
4. Odczytanie wyniku: Wynik rezystancji izolacji odczytuje się zazwyczaj po upływie jednej minuty od momentu przyłożenia napięcia probierczego. Czas ten jest ważny, ponieważ pozwala na ustabilizowanie się prądów absorpcji w izolacji.

Interpretacja wyników kiedy rezystancja jest dobra, a kiedy alarmująca?

Ogólnie rzecz biorąc, im wyższa wartość rezystancji izolacji, tym lepiej. Wyniki rzędu kilkuset lub nawet tysięcy megaomów (MΩ) świadczą o doskonałym stanie izolacji. Wartości zbliżone do minimalnych wartości normatywnych, choć formalnie dopuszczalne, powinny wzbudzić naszą czujność. Mogą one wskazywać na początkowe stadium degradacji izolacji. Wyniki poniżej wartości minimalnych są alarmujące i oznaczają, że instalacja jest niebezpieczna i wymaga natychmiastowej interwencji. Wartości te będę omawiał szczegółowo w następnej części.

Polskie normy i prawo: jakie wartości rezystancji izolacji są wymagane?

W Polsce, jak w każdym cywilizowanym kraju, bezpieczeństwo instalacji elektrycznych regulują precyzyjne normy i przepisy prawne. Musimy je znać i bezwzględnie przestrzegać.

Norma PN-HD 60364-6 jako fundament bezpiecznych pomiarów

Kluczową regulacją w Polsce, precyzującą metodykę, wymagania i dopuszczalne wartości rezystancji izolacji, jest norma PN-HD 60364-6 "Instalacje elektryczne niskiego napięcia Część 6: Sprawdzanie". To ona stanowi fundament dla wszystkich pomiarów odbiorczych i okresowych. Nadrzędnym aktem prawnym, który nakłada obowiązek wykonywania tych pomiarów, jest oczywiście ustawa Prawo Budowlane. Jako profesjonalista zawsze odwołuję się do tych dokumentów, bo to one gwarantują rzetelność i bezpieczeństwo.

Napięcia probiercze i minimalne wartości rezystancji tabela wymagań dla Twojej instalacji

Poniżej przedstawiam tabelę z minimalnymi wartościami rezystancji izolacji oraz odpowiadającymi im napięciami probierczymi, zgodnie z normą PN-HD 60364-6. To są wartości, które musimy osiągnąć, aby instalacja została uznana za bezpieczną.

Typ obwodu / Napięcie znamionowe	Napięcie probiercze DC / Minimalna rezystancja izolacji
Obwody SELV i PELV	250 V DC / >0,5 MΩ
Obwody o napięciu do 500 V (wliczając FELV)	500 V DC / >1,0 MΩ
Obwody o napięciu powyżej 500 V	1000 V DC / >1,0 MΩ

To absolutne minimum! Dlaczego w praktyce oczekujemy znacznie wyższych wyników?

Wartości przedstawione w tabeli są absolutnie minimalnymi, dopuszczalnymi przez normę. Oznacza to, że instalacja, która osiąga takie wyniki, formalnie spełnia wymagania bezpieczeństwa. Jednakże, jako Rafał Kowalski, zawsze podkreślam, że dla nowych lub dobrze utrzymanych instalacji oczekuje się wartości znacznie wyższych, często rzędu setek, a nawet tysięcy MΩ. Takie wyniki świadczą o wysokiej jakości izolacji i dają pewność, że instalacja jest w doskonałym stanie technicznym, zapewniając maksymalne bezpieczeństwo i niezawodność przez długie lata.

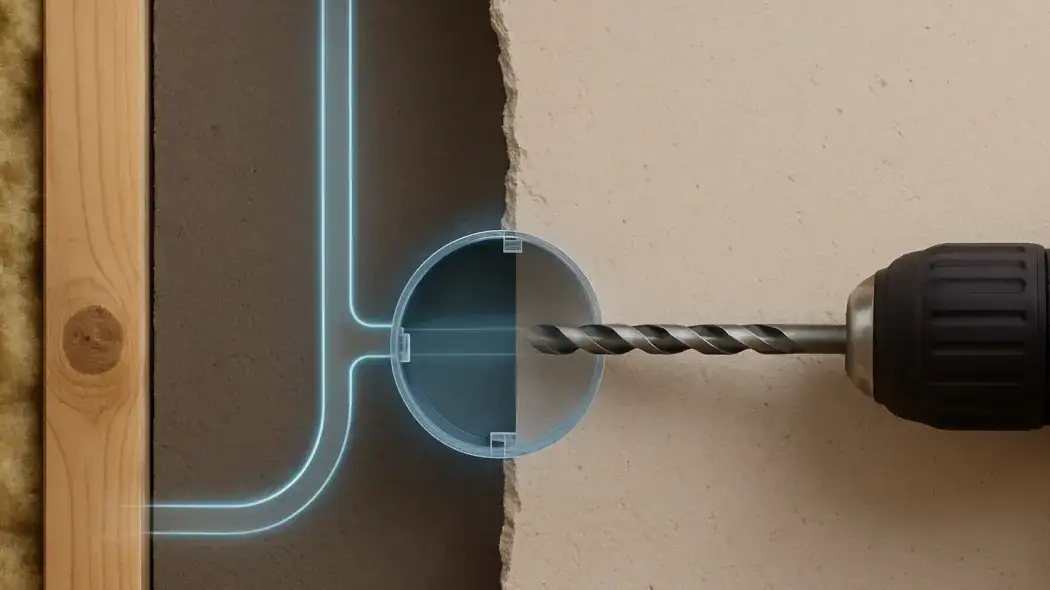

Najwięksi wrogowie izolacji: co obniża jej rezystancję?

Rezystancja izolacji nie jest stała i niezmienna. Wiele czynników może ją drastycznie obniżyć, prowadząc do zagrożenia. Musimy być świadomi tych "wrogów".

Wilgoć: cichy zabójca właściwości izolacyjnych

Wilgotność jest bez wątpienia najważniejszym czynnikiem obniżającym rezystancję izolacji. Woda, nawet w niewielkich ilościach, jest przewodnikiem prądu. Gdy wilgoć wnika w materiał izolacyjny lub osadza się na jego powierzchni, tworzy ścieżki przewodzące, przez które prąd może łatwiej przepływać. Nawet niewidoczne dla oka zawilgocenie, np. w ścianach czy wewnątrz rur instalacyjnych, może drastycznie pogorszyć właściwości izolacyjne, zmieniając wynik z setek MΩ na ułamki MΩ.

Wpływ temperatury i zanieczyszczeń na wyniki pomiarów

Wzrost temperatury również ma negatywny wpływ na rezystancję izolacji. Dla większości materiałów izolacyjnych, wraz ze wzrostem temperatury, ich rezystancja maleje. Dlatego profesjonalne pomiary często uwzględniają temperaturę otoczenia lub korygują wyniki. Dodatkowo, obecność zanieczyszczeń, takich jak kurz, brud, smary, oleje czy chemikalia, na powierzchni izolacji może tworzyć warstwy przewodzące. Te warstwy ułatwiają przepływ prądu upływu, znacząco obniżając zmierzoną rezystancję.

Starzenie się materiałów i uszkodzenia mechaniczne kiedy izolacja traci swoje właściwości?

Materiały izolacyjne, podobnie jak wszystko inne, ulegają naturalnym procesom starzenia. Z biegiem lat tracą swoją elastyczność, stają się kruche, pękają i tracą pierwotne właściwości izolacyjne. Ekspozycja na promieniowanie UV, wysokie temperatury czy agresywne środowiska chemiczne przyspiesza ten proces. Ponadto, uszkodzenia mechaniczne, takie jak pęknięcia, przetarcia, nacięcia czy zgniecenia przewodów, bezpośrednio naruszają integralność izolacji. W takich miejscach rezystancja izolacji spada drastycznie, stwarzając bezpośrednie zagrożenie.

Kiedy i jak często należy wykonywać pomiary rezystancji izolacji?

Pomiary rezystancji izolacji to nie jednorazowa czynność. Są one obowiązkowe w określonych sytuacjach i muszą być regularnie powtarzane, zgodnie z polskim prawem.

Pomiary odbiorcze: obowiązek przy każdej nowej i modernizowanej instalacji

Zgodnie z Prawem Budowlanym i normą PN-HD 60364-6, pomiary rezystancji izolacji są obowiązkowe po wykonaniu każdej nowej instalacji elektrycznej. Nazywamy je pomiarami odbiorczymi. Są one niezbędne do stwierdzenia, czy instalacja została wykonana prawidłowo i bezpiecznie, zanim zostanie oddana do użytku. Podobnie, po każdej modernizacji, remoncie lub rozbudowie istniejącej instalacji, należy ponownie wykonać pomiary, aby upewnić się, że wprowadzone zmiany nie pogorszyły jej stanu bezpieczeństwa.

Przeglądy okresowe: co ile lat Prawo Budowlane wymaga kontroli?

Prawo Budowlane jasno określa częstotliwość okresowych pomiarów rezystancji izolacji, które mają na celu monitorowanie stanu instalacji w czasie jej eksploatacji:

• Co najmniej raz na 5 lat w większości budynków, w tym w budynkach mieszkalnych, biurowych, handlowych i usługowych.
• Co najmniej raz na rok w obiektach o zwiększonym ryzyku, takich jak:
  • Miejsca pracy, gdzie występują zagrożenia wybuchem lub pożarem.
  • Budynki użyteczności publicznej (szkoły, szpitale, urzędy).
  • Obiekty komunalne.
  • Miejsca, gdzie występuje zwiększone ryzyko porażenia prądem elektrycznym (np. wilgotne pomieszczenia, obiekty rolnicze).

Kto może legalnie wykonać pomiary i wystawić protokół?

Pomiary rezystancji izolacji to zadanie wymagające specjalistycznej wiedzy i uprawnień. Zgodnie z przepisami, pomiary te oraz sporządzenie protokołu z ich wyników może wykonywać wyłącznie osoba posiadająca odpowiednie świadectwo kwalifikacyjne, np. uprawnienia SEP G1 E+D (eksploatacja i dozór) w zakresie pomiarów elektrycznych. Nigdy nie zlecaj tego zadania osobom bez kwalifikacji to kwestia Twojego bezpieczeństwa i odpowiedzialności prawnej.

Niska rezystancja izolacji wykryta co dalej?

Jeśli pomiary wykażą niską rezystancję izolacji, to sygnał, którego absolutnie nie wolno ignorować. Musimy działać szybko i metodycznie.

Identyfikacja problemu: jak zlokalizować uszkodzony obwód?

Pierwszym krokiem po wykryciu niskiej rezystancji jest zlokalizowanie uszkodzonego obwodu lub elementu instalacji, który jest przyczyną problemu. Zazwyczaj wykonuje się to poprzez sekwencyjne odłączanie poszczególnych obwodów w rozdzielnicy i ponowne wykonywanie pomiarów. Kiedy po odłączeniu danego obwodu rezystancja całej instalacji wraca do normy, wiemy, że problem leży właśnie w tym obwodzie. Następnie, w obrębie tego obwodu, można kontynuować poszukiwania, np. poprzez odłączanie poszczególnych gniazdek czy punktów oświetleniowych.

Najczęstsze przyczyny niskich wyników i sposoby ich naprawy

Z mojego doświadczenia, najczęstsze przyczyny niskich wyników pomiarów rezystancji izolacji to:

• Wilgoć: Często problemem jest zawilgocenie przewodów lub osprzętu. Sposobem naprawy jest osuszenie instalacji (np. poprzez ogrzewanie, wentylację) lub wymiana zawilgoconych odcinków.
• Uszkodzenia mechaniczne: Przetarcia, przecięcia lub zgniecenia izolacji. Wymaga to wymiany uszkodzonych odcinków przewodów lub naprawy osprzętu.
• Starzenie się materiałów: Izolacja straciła swoje właściwości z powodu wieku. Wymaga to gruntownej modernizacji lub wymiany całej instalacji w danym obwodzie.
• Zanieczyszczenia: Kurz, brud, smary na powierzchni izolacji. Czasem wystarczy dokładne oczyszczenie elementów instalacji, ale często świadczy to o zaniedbaniu i konieczności szerszych działań.
• Uszkodzone urządzenia: Czasami problemem nie jest sama instalacja, lecz podłączone do niej urządzenie. Dlatego tak ważne jest odłączenie wszystkich odbiorników przed pomiarem.

Przeczytaj również: Jaka papa na izolację poziomą? Wybierz SBS i śpij spokojnie!

Dlaczego ignorowanie złych wyników to prosta droga do katastrofy?

Chciałbym to podkreślić z całą mocą: ignorowanie wyników wskazujących na niską rezystancję izolacji to prosta droga do katastrofy. To nie tylko ryzyko mandatów czy problemów z ubezpieczeniem. To przede wszystkim drastyczne zwiększenie ryzyka porażenia prądem dla domowników lub użytkowników budynku. To także realne zagrożenie pożarem, które może zniszczyć majątek i, co najgorsze, odebrać życie. Niska rezystancja izolacji to tykająca bomba nie czekaj, aż wybuchnie. Działaj natychmiast, zlecając naprawę wykwalifikowanemu elektrykowi.
