Rezystancja izolacji: Normy, wartości, pomiary Bezpieczna instalacja?

Rezystancja izolacji to kluczowy parametr charakteryzujący stan izolacji elektrycznej w instalacjach i urządzeniach. Jej prawidłowy pomiar oraz zgodność z obowiązującymi normami są absolutnie fundamentalne dla zapewnienia bezpieczeństwa użytkowników, ochrony przed porażeniem prądem, zapobiegania pożarom oraz gwarantowania niezawodnego funkcjonowania całego systemu elektrycznego w Polsce.

Rezystancja izolacji: Co to jest i dlaczego jej pomiar jest kluczowy?

Rezystancja izolacji to nic innego jak opór, jaki stawia materiał izolacyjny przepływowi prądu. W idealnym świecie izolacja powinna mieć nieskończenie duży opór, aby prąd płynął wyłącznie przez przeznaczone do tego przewodniki. W rzeczywistości jednak każdy materiał izolacyjny ma pewną, choć bardzo dużą, przewodność. Pomiar rezystancji izolacji jest fundamentalny, ponieważ pozwala ocenić stan techniczny izolacji przewodów, kabli i urządzeń. Niska rezystancja może prowadzić do upływów prądu, co z kolei stwarza poważne zagrożenie porażeniem prądem dla użytkowników, ryzyko zwarć, a w konsekwencji pożarów. Ponadto, osłabiona izolacja może prowadzić do uszkodzenia sprzętu elektrycznego i zwiększonego zużycia energii. Regularne pomiary to podstawa bezpieczeństwa i niezawodności każdej instalacji.

Konsekwencje zbyt niskiej wartości od awarii po zagrożenie życia

Zbyt niska rezystancja izolacji to problem, którego nie wolno lekceważyć. Konsekwencje mogą być bardzo poważne:

• Ryzyko porażenia prądem: Prąd upływowy, który przepływa przez uszkodzoną izolację, może dotrzeć do metalowych części urządzeń, stwarzając bezpośrednie zagrożenie dla życia i zdrowia.
• Zwarcia i pożary: Niska rezystancja może prowadzić do zwarć, które generują ogromne ilości ciepła, często inicjując pożary instalacji lub otoczenia.
• Uszkodzenia sprzętu elektrycznego: Prądy upływowe mogą uszkadzać podłączone urządzenia, skracając ich żywotność lub prowadząc do całkowitej awarii.
• Zwiększone zużycie energii: Ciągły upływ prądu to nic innego jak niepotrzebna strata energii elektrycznej, co przekłada się na wyższe rachunki.
• Awaria instalacji: W skrajnych przypadkach, zbyt niska rezystancja może doprowadzić do wyłączenia całej instalacji przez zabezpieczenia różnicowoprądowe, paraliżując pracę.

Klucz do poprawnego pomiaru: Obowiązujące normy

Norma PN-HD 60364-6: Twój oficjalny punkt odniesienia

W Polsce kluczowym i obowiązującym dokumentem, który precyzyjnie określa wymagania dotyczące sprawdzania instalacji elektrycznych niskiego napięcia, w tym oczywiście pomiaru rezystancji izolacji, jest norma PN-HD 60364-6: 2016-07 "Instalacje elektryczne niskiego napięcia -- Część 6: Sprawdzanie". To właśnie ona stanowi podstawę dla każdego elektryka i inspektora, który wykonuje pomiary odbiorcze i okresowe. Zastąpiła ona wcześniejsze wytyczne i jest naszym oficjalnym przewodnikiem w kwestii bezpieczeństwa.

Czy starsze, bardziej rygorystyczne wytyczne wciąż mają znaczenie?

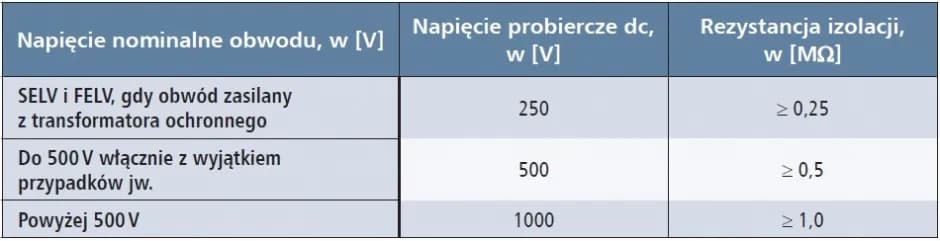

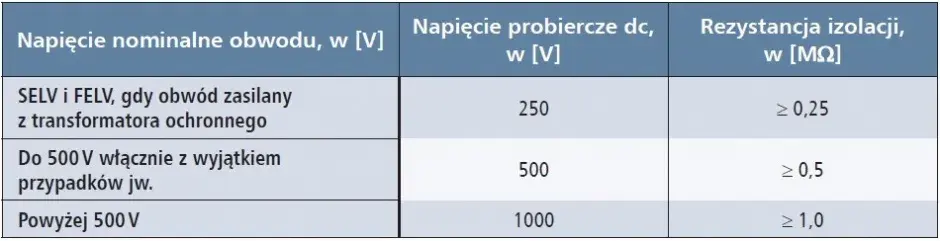

Warto pamiętać, że przez lata obowiązywały różne normy i wytyczne. Starsze, nieobowiązujące już dokumenty, takie jak np. zalecenia SEP-E-0002, często sugerowały znacznie wyższe wartości rezystancji izolacji niż te, które są minimalnie dopuszczalne obecnie. Przykładowo, dla obwodów 230 V często zalecano opór izolacji rzędu 230 kΩ (0,23 MΩ) na każdy 1 V napięcia, co dawało bardzo wysokie wymagania. Chociaż te starsze wytyczne nie są już wiążące prawnie, dla mnie, jako praktyka, wciąż stanowią one cenny punkt odniesienia dla dobrej praktyki inżynierskiej. Przypominają, że dążenie do jak najwyższej rezystancji izolacji jest zawsze pożądane i świadczy o wyższych oczekiwaniach co do jakości wykonania instalacji.

Ile powinna wynosić rezystancja izolacji? Konkretne wartości

Zgodnie z normą PN-HD 60364-6, minimalne dopuszczalne wartości rezystancji izolacji zależą od napięcia znamionowego badanego obwodu. Poniżej przedstawiam tabelę, która jasno to ilustruje:

Napięcie znamionowe obwodu	Napięcie probiercze DC	Minimalna rezystancja izolacji
SELV i PELV	250 V	0,5 MΩ
Do 500 V (włącznie z FELV, np. 230/400 V)	500 V	1,0 MΩ
Powyżej 500 V (np. do 1000 V)	1000 V	1,0 MΩ

Wynik na granicy normy to sygnał ostrzegawczy

Dobra praktyka inżynierska: Jakich wyników oczekiwać w nowej instalacji?

Chociaż norma PN-HD 60364-6 dopuszcza konkretne wartości minimalne, moja praktyka inżynierska jasno pokazuje, że w przypadku nowych lub prawidłowo działających instalacji oczekujemy wyników znacznie, ale to znacznie wyższych. Mówimy tu często o wartościach przekraczających kilkaset megaomów (MΩ), a nawet wchodzących w zakres gigaomów (GΩ). Wysoka rezystancja izolacji to świadectwo jakości wykonania i trwałości instalacji.

Dobra praktyka inżynierska: "Wynik bliski wartości granicznej (np. 1,1 MΩ) jest sygnałem ostrzegawczym i może wskazywać na zawilgocenie, starzenie się izolacji lub zbliżającą się awarię."

Interpretacja wyników: Kiedy niska rezystancja świadczy o problemie?

Muszę podkreślić, że wynik pomiaru rezystancji izolacji, który jest bliski wartości granicznej na przykład 1,1 MΩ dla typowej instalacji 230/400 V powinien być traktowany jako wyraźny sygnał ostrzegawczy. Taki odczyt, choć formalnie mieści się w normie, wcale nie oznacza, że wszystko jest w porządku. Wręcz przeciwnie, może to świadczyć o początkach poważniejszych problemów, takich jak zawilgocenie izolacji, jej starzenie się, drobne uszkodzenia mechaniczne czy inne degradacje. To moment, w którym należy zachować szczególną czujność i, jeśli to możliwe, podjąć działania prewencyjne.

Najczęstsze przyczyny niskiej rezystancji: Wilgoć, starzenie, uszkodzenia

Niska rezystancja izolacji rzadko pojawia się bez przyczyny. Najczęściej spotykane problemy to:

• Wilgoć: Jest to główny wróg izolacji. Woda, nawet w niewielkich ilościach, znacznie obniża rezystancję.
• Starzenie się materiałów izolacyjnych: Z biegiem lat izolacja traci swoje właściwości dielektryczne. Materiały stają się kruche, pękają, co prowadzi do spadku rezystancji.
• Uszkodzenia mechaniczne: Przetarcia kabli, zgniecenia, przegryzienia przez gryzonie to wszystko może naruszyć ciągłość izolacji.
• Zabrudzenia: Kurz, brud, osady (zwłaszcza przewodzące, np. pył węglowy czy metaliczny) mogą tworzyć ścieżki upływu prądu na powierzchni izolacji.
• Wady fabryczne: Rzadziej, ale zdarza się, że problemem są wady produkcyjne kabli lub urządzeń.

Czynniki fałszujące wynik pomiaru i jak ich unikać

Wpływ wilgotności: Wróg numer jeden dokładnych pomiarów

Jak już wspomniałem, wilgotność jest absolutnym wrogiem numer jeden dokładnych pomiarów rezystancji izolacji. Woda, nawet w postaci niewidocznej mgiełki czy skroplonej pary, drastycznie obniża rezystancję izolacji, tworząc dodatkowe ścieżki przewodzenia prądu. Dlatego też, aby uzyskać wiarygodne wyniki, zawsze przestrzegam zasady, by pomiarów nie wykonywać w warunkach wysokiej wilgotności otoczenia ani na elementach, które są widocznie zawilgocone. Cierpliwość w oczekiwaniu na odpowiednie warunki to klucz do rzetelnej oceny stanu instalacji.

Jak temperatura otoczenia wpływa na ostateczny odczyt?

Temperatura otoczenia ma również znaczący wpływ na rezystancję izolacji. Ogólna zasada jest taka, że rezystancja izolacji materiałów dielektrycznych maleje wraz ze wzrostem temperatury. Przyjmuje się, że wzrost temperatury o zaledwie 10°C może spowodować spadek rezystancji nawet o połowę! To pokazuje, jak istotne jest uwzględnienie tego czynnika. Z tego powodu, jeśli wykonujemy pomiary porównawcze w czasie, na przykład co kilka lat, powinniśmy starać się, aby były one przeprowadzane w możliwie podobnych warunkach temperaturowych. W przeciwnym razie porównywanie wyników może być mylące.

Czystość badanych elementów a wiarygodność wyniku

Nie tylko wilgoć i temperatura, ale także czystość powierzchni badanych elementów ma ogromne znaczenie dla wiarygodności wyniku. Zabrudzenia, kurz, a zwłaszcza kurz przewodzący (np. pył węglowy, metaliczny czy nawet osady soli), mogą tworzyć na powierzchni izolatorów tzw. ścieżki upływu prądu. Te ścieżki efektywnie "omijają" izolację, zaniżając tym samym wynik pomiaru rezystancji. Zawsze przed pomiarem, o ile to możliwe, staram się oczyścić powierzchnie, aby mieć pewność, że mierzę rzeczywisty stan izolacji, a nie wpływ zewnętrznych zanieczyszczeń.

Jak prawidłowo wykonać pomiar rezystancji izolacji?

Przygotowanie obwodu do pomiaru: Co musisz odłączyć?

Prawidłowe przygotowanie obwodu do pomiaru to podstawa wiarygodnego wyniku i bezpieczeństwa. Oto kluczowe kroki, które zawsze wykonuję:

1. Odłączenie zasilania: Absolutnie najważniejsze jest całkowite odłączenie zasilania od badanego obwodu. Musimy mieć pewność, że w obwodzie nie ma napięcia.
2. Odłączenie odbiorników: Wszystkie odbiorniki, urządzenia czułe, lampy, gniazdka z podłączonymi urządzeniami, a także elementy takie jak dzwonki, wyłączniki schodowe czy ściemniacze, muszą zostać odłączone. Ich obecność może zafałszować wynik pomiaru lub uszkodzić miernik.
3. Upewnienie się o braku napięcia: Przed przystąpieniem do pomiarów należy bezwzględnie sprawdzić brak napięcia w badanym obwodzie za pomocą odpowiedniego miernika. Bezpieczeństwo przede wszystkim!
4. Zwieranie przewodów: W niektórych przypadkach, zwłaszcza przy długich obwodach, zaleca się zwarć wszystkie przewody czynne (L1, L2, L3, N) ze sobą, a następnie mierzyć rezystancję między tym zwarciem a przewodem ochronnym PE.

Między jakimi przewodami wykonuje się pomiary (L-N, L-PE, N-PE)?

Aby kompleksowo ocenić stan izolacji, pomiary rezystancji izolacji wykonuje się między różnymi parami przewodów w instalacjach elektrycznych:

• Między każdym przewodem czynnym (fazowym L) a przewodem ochronnym (PE) np. L1-PE, L2-PE, L3-PE.
• Między przewodem neutralnym (N) a przewodem ochronnym (PE) N-PE.
• Między wszystkimi przewodami czynnymi a przewodem neutralnym (L-N, L-L) np. L1-N, L2-N, L3-N, L1-L2, L1-L3, L2-L3.

Kompletny zestaw tych pomiarów daje pełny obraz stanu izolacji w całej instalacji.

Dobór napięcia probierczego: Klucz do wiarygodnego testu

Dobór odpowiedniego napięcia probierczego jest absolutnie kluczowy dla uzyskania wiarygodnego testu i zgodności z normą PN-HD 60364-6. Jak widzieliśmy w tabeli, dla różnych napięć znamionowych obwodu stosuje się napięcia probiercze 250V, 500V lub 1000V DC. Zawsze upewniam się, że miernik jest ustawiony na właściwe napięcie. Ważne jest również, aby po przyłożeniu napięcia probierczego odczekać pewien czas zazwyczaj kilkadziesiąt sekund do minuty na stabilizację wyniku pomiaru. Jest to związane z prądami polaryzacji dielektryka i pozwala uzyskać bardziej precyzyjny odczyt.

Gdzie jeszcze pomiar rezystancji izolacji jest niezbędny?

Silniki elektryczne i urządzenia: Jakie są dla nich standardy?

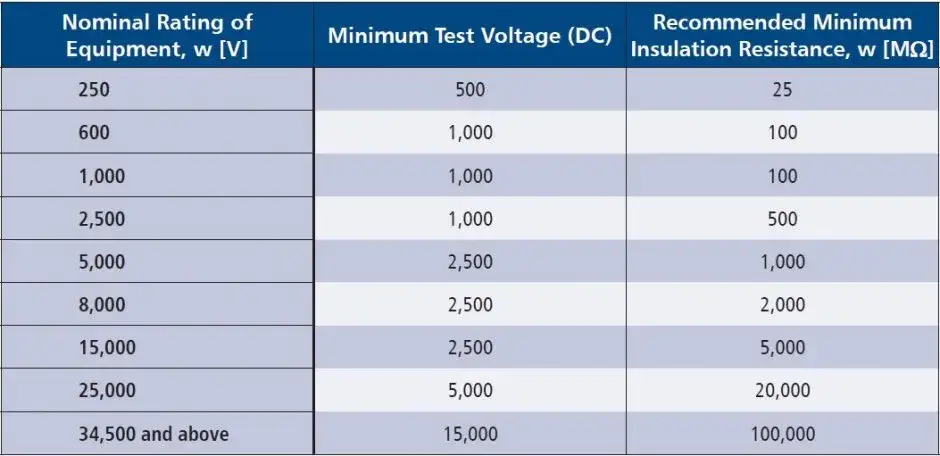

Pomiar rezystancji izolacji to nie tylko domena instalacji, ale również silników elektrycznych i innych urządzeń. Zasady są tu bardzo podobne mierzymy opór izolacji między uzwojeniami a obudową (uziemieniem) oraz między samymi uzwojeniami. Chociaż ogólna idea pozostaje ta sama, warto pamiętać, że specyficzne standardy i minimalne wartości mogą się różnić w zależności od typu, mocy i przeznaczenia urządzenia. Producenci często podają własne wytyczne, które należy brać pod uwagę. Regularne sprawdzanie izolacji silników jest kluczowe dla ich długiej i bezawaryjnej pracy.

Przeczytaj również: Izolacja fundamentów krok po kroku: Suchy dom bez wilgoci na lata

Rezystancja izolacji podłóg i ścian: Kiedy jest to wymagane?

Istnieją również specyficzne sytuacje, w których wymagany jest pomiar rezystancji izolacji podłóg i ścian. Dotyczy to przede wszystkim miejsc, gdzie ochrona przed porażeniem prądem opiera się na tzw. izolowaniu stanowiska, czyli na zapewnieniu, że osoba stojąca na podłodze lub dotykająca ściany nie będzie miała kontaktu z potencjałem ziemi. Zgodnie z normą PN-HD 60364-4-41, rezystancja izolacji takich podłóg i ścian nie powinna być mniejsza niż 50 kΩ dla napięć znamionowych do 500 V i 100 kΩ dla napięć powyżej 500 V. To bardzo ważny aspekt bezpieczeństwa w specyficznych środowiskach pracy.
