W dzisiejszym świecie, gdzie elektryczność zasila niemal każdy aspekt naszego życia, bezpieczeństwo instalacji elektrycznej jest absolutnym priorytetem. Niestety, często zapominamy o jednym z jej najważniejszych, choć niewidocznych elementów rezystancji izolacji. To właśnie ona decyduje o tym, czy prąd płynie bezpiecznie tam, gdzie powinien, czy też stwarza zagrożenie dla naszego zdrowia, a nawet życia.
Jako Rafał Kowalski, z wieloletnim doświadczeniem w branży elektrycznej, wiem, jak kluczowe jest zrozumienie tego zagadnienia. W tym artykule zabiorę Cię w podróż po świecie rezystancji izolacji od jej podstawowych definicji, przez obowiązujące normy i metody pomiarowe, aż po praktyczne wskazówki dotyczące interpretacji wyników i dbania o bezpieczeństwo Twojej instalacji. Przygotuj się na kompleksowy przewodnik, który rozwieje wszelkie wątpliwości i pomoże Ci zadbać o elektryczne serce Twojego domu czy obiektu.Rezystancja izolacji: klucz do bezpiecznej instalacji elektrycznej w Twoim domu
- Rezystancja izolacji to miara oporu materiału izolacyjnego, która świadczy o jego stanie technicznym i zdolności do zapobiegania przepływowi prądu.
- Wysoka rezystancja oznacza dobrą izolację, natomiast niska wskazuje na uszkodzenie, zawilgocenie lub zanieczyszczenie, co grozi porażeniem, zwarciem i pożarem.
- W Polsce pomiary reguluje norma PN-HD 60364-6, która dla instalacji do 500 V wymaga minimalnej rezystancji 1,0 MΩ przy napięciu probierczym 500 V DC.
- Pomiary wykonuje się specjalistycznym miernikiem (megomierzem), a na ich wynik wpływają wilgotność, temperatura, czas pomiaru i czystość izolacji.
- Zgodnie z Prawem Budowlanym, obowiązkowe przeglądy instalacji elektrycznych, w tym pomiary rezystancji izolacji, należy wykonywać co najmniej raz na 5 lat.
Rezystancja izolacji: cichy strażnik bezpieczeństwa Twojej instalacji
Wyobraź sobie, że izolacja przewodów elektrycznych to taka niewidzialna bariera, która trzyma prąd w ryzach, nie pozwalając mu uciec tam, gdzie nie powinien. Rezystancja izolacji jest niczym innym, jak miarą oporu, jaki ta bariera stawia przepływającemu prądowi. Im wyższa rezystancja, tym lepiej izolacja spełnia swoje zadanie jest szczelna i skutecznie zapobiega upływowi prądu. Niska wartość rezystancji z kolei sygnalizuje problem: uszkodzenie, zawilgocenie lub zanieczyszczenie, które sprawia, że izolacja przestaje być niezawodna.
Praktyczne znaczenie tych wartości jest ogromne. Kiedy rezystancja izolacji jest wysoka i mieści się w normach, możemy spać spokojnie instalacja jest bezpieczna, działa prawidłowo i nie stwarza zagrożenia. Niska rezystancja to jednak sygnał alarmowy. Oznacza ona, że prąd może "przeciekać" z przewodów, stwarzając realne zagrożenie porażenia prądem dla każdego, kto dotknie uszkodzonego urządzenia lub elementu instalacji. Co więcej, upływ prądu może prowadzić do zwarć, które nie tylko uszkadzają sprzęt, ale w skrajnych przypadkach są przyczyną groźnych pożarów. Dlatego właśnie rezystancja izolacji to nasz "cichy strażnik" niewidoczny, ale absolutnie kluczowy dla bezpieczeństwa każdego obiektu.
Normy i przepisy: co musisz wiedzieć o pomiarach rezystancji izolacji w Polsce
W Polsce, podobnie jak w innych krajach Unii Europejskiej, kwestie bezpieczeństwa instalacji elektrycznych są ściśle regulowane. Podstawowym dokumentem, który określa wymagania dotyczące pomiarów rezystancji izolacji, jest norma PN-HD 60364-6: 2016-07 "Instalacje elektryczne niskiego napięcia -- Część 6: Sprawdzanie". To właśnie ona precyzuje, jakie minimalne wartości rezystancji izolacji są dopuszczalne, w zależności od napięcia nominalnego obwodu. Dla zdecydowanej większości instalacji spotykanych w budownictwie, czyli tych o napięciu do 500 V (obejmuje to na przykład obwody gniazd i oświetlenia w domach), norma ta wymaga, aby minimalna rezystancja izolacji wynosiła 1,0 MΩ (megaom). Pomiar powinien być wykonany przy użyciu napięcia probierczego 500 V prądu stałego (DC).
Znaczenie pomiarów rezystancji izolacji wykracza poza same normy techniczne mają one również umocowanie w polskim prawie. Są one obowiązkowym elementem odbioru każdej nowej instalacji elektrycznej, co potwierdza jej bezpieczeństwo przed oddaniem do użytku. Co więcej, Prawo Budowlane nakłada na właścicieli i zarządców obiektów obowiązek wykonywania okresowych przeglądów instalacji elektrycznych, w tym pomiarów rezystancji izolacji, co najmniej raz na 5 lat. Chciałbym podkreślić, że brak aktualnych i ważnych pomiarów może mieć bardzo poważne konsekwencje. W przypadku pożaru lub innego zdarzenia spowodowanego usterką instalacji, ubezpieczyciel ma prawo odmówić wypłaty odszkodowania, jeśli nie będziemy w stanie przedstawić protokołu z ważnych badań. To pokazuje, że regularne pomiary to nie tylko wymóg prawny, ale przede wszystkim inwestycja w spokój i bezpieczeństwo.Profesjonalny pomiar rezystancji izolacji: przewodnik krok po kroku

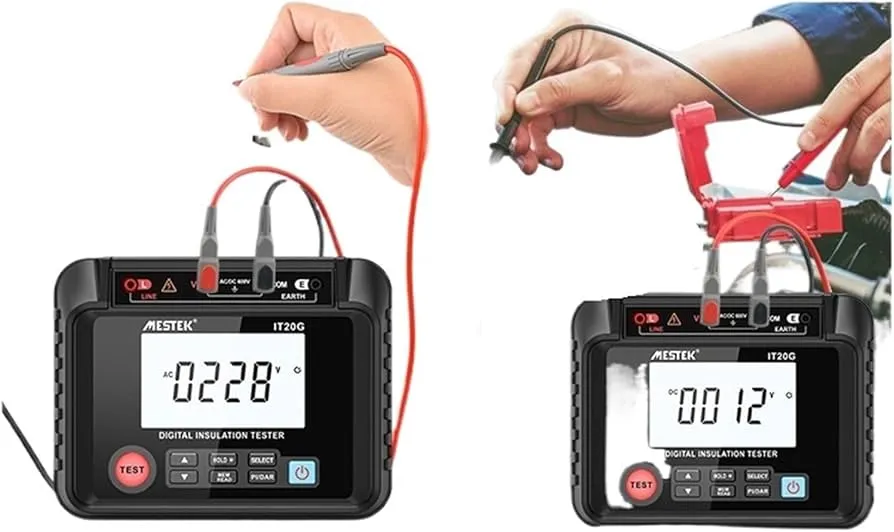

Aby prawidłowo zmierzyć rezystancję izolacji, potrzebujemy specjalistycznego narzędzia miernika rezystancji izolacji, powszechnie nazywanego "megomierzem". Jego działanie polega na przyłożeniu do badanych elementów instalacji stałego napięcia probierczego (DC), które może wynosić np. 500 V, 1000 V, a nawet więcej, w zależności od mierzonego obwodu. Następnie miernik mierzy bardzo mały prąd upływu, który przepływa przez izolację, i na tej podstawie oblicza oraz wyświetla wynik w megaomach (MΩ) lub gigaomach (GΩ). To precyzyjne urządzenie pozwala nam ocenić stan izolacji z dużą dokładnością.
Kluczowe czynności gwarantujące wiarygodny wynik pomiaru:
- Odłączenie zasilania: Absolutna podstawa. Przed przystąpieniem do pomiarów należy całkowicie odłączyć zasilanie od badanej instalacji, aby wyeliminować ryzyko porażenia.
- Odłączenie odbiorników: Wszystkie urządzenia elektryczne (lampy, sprzęt AGD, RTV itp.) muszą zostać odłączone od g gniazdek lub obwodów, aby nie wpływały na wynik pomiaru.
- Rozłączenie obwodów: W zależności od zakresu pomiarów, może być konieczne rozłączenie poszczególnych obwodów, aby mierzyć je niezależnie.
- Zapewnienie bezpieczeństwa: Osoba wykonująca pomiary musi być wykwalifikowana i stosować odpowiednie środki ochrony osobistej.

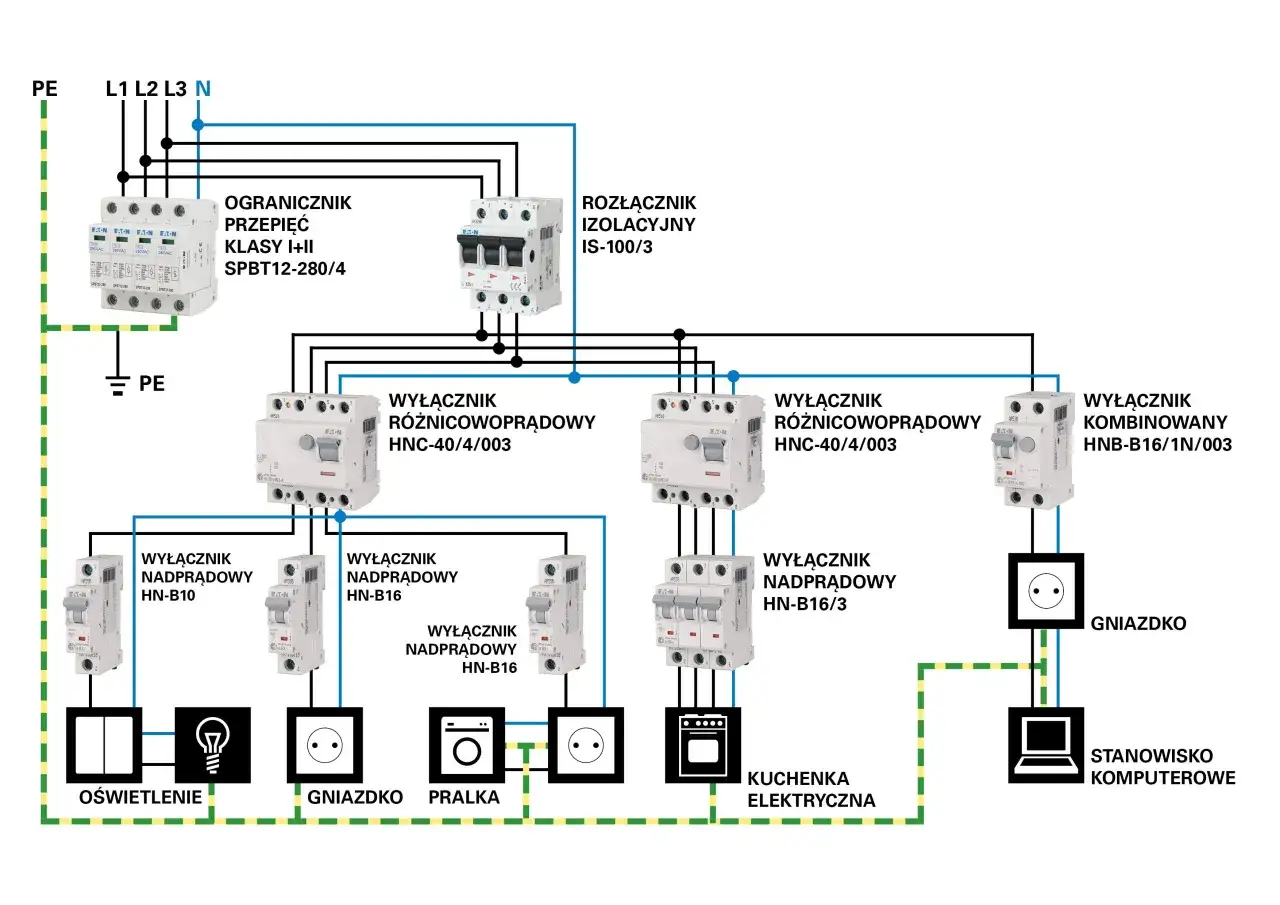

Pomiary rezystancji izolacji wykonuje się w kilku kluczowych miejscach, aby uzyskać pełny obraz stanu instalacji. Przede wszystkim mierzymy między przewodami fazowymi a ochronnym (PE), co pozwala ocenić izolację od strony uziemienia. Następnie dokonujemy pomiarów między przewodami fazowymi a neutralnym (N), a także między poszczególnymi przewodami fazowymi (L1-L2, L1-L3, L2-L3). Ważne jest, aby pomiary były wykonywane w różnych punktach instalacji na początku, w środku i na końcu obwodów, co pozwala wykryć ewentualne lokalne uszkodzenia.
Napięcie probiercze i czas pomiaru to dwa aspekty, które mają istotny wpływ na wiarygodność wyników. Jak już wspomniałem, dla instalacji niskiego napięcia najczęściej stosuje się napięcie probiercze 500 V DC. Co do czasu, norma zaleca, aby pomiar trwał około 60 sekund. Dlaczego to takie ważne? W początkowej fazie pomiaru prąd upływu może być wyższy z powodu ładowania pojemności izolacji. Dopiero po pewnym czasie wynik się stabilizuje, dając nam rzeczywistą wartość rezystancji. Pomiar wykonany zbyt krótko może być zafałszowany i nie odzwierciedlać faktycznego stanu izolacji.
Czynniki wpływające na wynik pomiaru: wrogowie dobrej izolacji
- Wilgoć: cichy zabójca właściwości izolacyjnych: Wilgotność jest bez wątpienia głównym wrogiem dobrej izolacji. Woda, nawet w niewielkich ilościach, jest przewodnikiem prądu. Kiedy izolacja ulegnie zawilgoceniu (np. w wyniku nieszczelności, kondensacji pary wodnej), jej właściwości dielektryczne drastycznie spadają. Woda tworzy ścieżki przewodzące, przez które prąd może łatwo upływać, co skutkuje gwałtownym obniżeniem rezystancji izolacji. To jeden z najczęstszych powodów negatywnych wyników pomiarów, zwłaszcza w starszych instalacjach lub w miejscach o podwyższonej wilgotności.
- Wpływ temperatury na wynik: jak interpretować pomiary z upalnego lata i mroźnej zimy?: Temperatura również odgrywa znaczącą rolę. Generalna zasada jest taka, że rezystancja izolacji maleje wraz ze wzrostem temperatury. Oznacza to, że ten sam kabel będzie miał niższą rezystancję izolacji w upalny letni dzień niż w mroźną zimę. Przyjmuje się, że wzrost temperatury o zaledwie 10°C może spowodować spadek rezystancji nawet o połowę! Dlatego, aby pomiary były porównywalne i wiarygodne, powinno się je wykonywać w zbliżonych warunkach temperaturowych. W przypadku dużych różnic, doświadczeni elektrycy stosują specjalne współczynniki korekcyjne, aby ujednolicić wyniki do standardowej temperatury referencyjnej.
- Zabrudzenia i uszkodzenia mechaniczne: ukryte przyczyny niskiej rezystancji: Powierzchnia izolacji, zwłaszcza w niekorzystnych warunkach środowiskowych, może ulec zabrudzeniu. Pyły, osady (szczególnie te przewodzące, np. metaliczne), a także inne zanieczyszczenia mogą tworzyć na powierzchni izolacji ścieżki upływu prądu. Podobnie, wszelkie uszkodzenia mechaniczne przetarcia, nacięcia, pęknięcia izolacji otwierają drogę dla prądu, znacznie obniżając rezystancję. Często są to problemy trudne do zlokalizowania, ale ich wpływ na bezpieczeństwo jest ogromny.
- Starzenie się materiałów: dlaczego rezystancja izolacji spada z biegiem lat?: Niestety, nic nie trwa wiecznie, a materiały izolacyjne nie są wyjątkiem. Z biegiem lat, pod wpływem czynników takich jak promieniowanie UV, zmiany temperatury, obciążenia elektryczne i chemiczne, izolacja ulega naturalnemu procesowi starzenia. Traci swoją elastyczność, staje się krucha, a jej właściwości dielektryczne stopniowo się pogarszają. To naturalny proces, który prowadzi do stopniowego spadku rezystancji izolacji. Dlatego właśnie regularne pomiary są tak ważne pozwalają monitorować ten proces i interweniować, zanim izolacja stanie się niebezpieczna.
Interpretacja wyników: co mówi protokół z pomiarów rezystancji?
Po wykonaniu pomiarów, najważniejsza jest ich prawidłowa interpretacja. Mamy zasadniczo dwa scenariusze: wynik pozytywny lub negatywny. Wynik pozytywny oznacza, że zmierzone wartości rezystancji izolacji są powyżej minimalnych wymagań określonych w normie PN-HD 60364-6 (czyli dla instalacji do 500 V DC, co najmniej 1,0 MΩ). W takiej sytuacji możemy odetchnąć z ulgą instalacja jest bezpieczna, spełnia normy i nie wymaga natychmiastowej interwencji. Wynik negatywny, czyli rezystancja poniżej normy, to sygnał alarmowy. Oznacza to, że instalacja jest w złym stanie technicznym i wymaga pilnej naprawy, ponieważ stwarza realne zagrożenie.
Co zrobić, gdy pomiar rezystancji izolacji jest poniżej normy? Przede wszystkim, nie wolno tego ignorować! Niska rezystancja to potencjalne źródło porażenia, zwarcia lub pożaru. W takiej sytuacji niezbędna jest natychmiastowa interwencja wykwalifikowanego elektryka. Jego zadaniem będzie lokalizacja usterki czy to zawilgocenia, uszkodzenia mechanicznego, czy też starzenia się konkretnego fragmentu instalacji. Następnie należy podjąć odpowiednie działania: osuszenie, oczyszczenie, a w wielu przypadkach konieczna będzie wymiana uszkodzonych przewodów, osprzętu lub innych elementów instalacji. Pamiętaj, że samodzielne próby naprawy bez odpowiednich kwalifikacji i sprzętu są niezwykle ryzykowne.
Protokół z pomiarów to nie tylko kartka papieru to dokument na wagę złota. Po pierwsze, stanowi on formalny dowód sprawności i bezpieczeństwa Twojej instalacji elektrycznej. Po drugie, jest to wymóg prawny, wynikający z Prawa Budowlanego, który musisz posiadać, zwłaszcza przy odbiorze nowych obiektów lub podczas okresowych kontroli. Po trzecie, i co niezwykle ważne, protokół ten jest Twoim zabezpieczeniem w przypadku roszczeń ubezpieczeniowych. Jak już wspomniałem, w sytuacji pożaru lub innej awarii spowodowanej usterką elektryczną, brak ważnych pomiarów może skutkować odmową wypłaty odszkodowania. Dlatego zawsze upewnij się, że masz aktualny protokół, sporządzony przez uprawnionego elektryka, i przechowuj go w bezpiecznym miejscu.
Przeczytaj również: Izolacja geograficzna: Jak bariery tworzą nowe gatunki?
Rezystancja izolacji: podsumowanie i kluczowe wnioski dla bezpieczeństwa
Dbanie o stan instalacji elektrycznej to proces ciągły, a rezystancja izolacji jest jego kluczowym wskaźnikiem. Oto kilka praktycznych wskazówek, które pomogą Ci utrzymać ją w dobrym stanie na co dzień:
- Unikaj zawilgocenia: Regularnie sprawdzaj szczelność dachu, rynien, instalacji wodno-kanalizacyjnej. Wszelkie przecieki mogą prowadzić do zawilgocenia przewodów i drastycznego spadku rezystancji izolacji.
- Regularne czyszczenie: W miejscach narażonych na kurz i brud (np. w warsztatach, piwnicach) regularnie czyść oprawy oświetleniowe, gniazdka i inne elementy instalacji, aby zapobiec tworzeniu się przewodzących warstw.
- Ostrożność przy pracach remontowych: Przed wierceniem czy wbijaniem gwoździ upewnij się, że nie ma tam ukrytych przewodów. Nawet niewielkie uszkodzenie izolacji może mieć poważne konsekwencje.
- Reaguj na niepokojące sygnały: Iskrzenie w gniazdkach, częste wybijanie bezpieczników, przegrzewanie się wtyczek czy gniazdek, a także zapach spalenizny to sygnały, których absolutnie nie wolno ignorować. Mogą one świadczyć o problemach z izolacją.
Podsumowując, regularne pomiary rezystancji izolacji to nie jest zbędny wydatek czy biurokratyczny wymóg. To inwestycja w bezpieczeństwo Twoje, Twoich bliskich oraz Twojego mienia. Dzięki nim zapobiegasz poważnym awariom, chronisz się przed ryzykiem porażenia prądem i pożarów, a także unikasz problemów z ubezpieczycielem. Pamiętaj, że sprawna instalacja elektryczna to fundament bezpiecznego i komfortowego życia. Nie lekceważ jej "cichego strażnika"!
