Kotwy do drewna: Wybierz idealne mocowanie i uniknij błędów!

Ten artykuł to kompleksowy poradnik, który pomoże Ci zrozumieć świat kotew do drewna. Dowiesz się, jakie są ich rodzaje, do czego służą i jak prawidłowo dobrać oraz zamontować odpowiednie rozwiązanie, aby Twoja konstrukcja była bezpieczna i trwała.

Rola kotwy: więcej niż tylko metalowy łącznik

W świecie budownictwa drewnianego, kotwy pełnią rolę cichych bohaterów. Nie są to jedynie proste metalowe łączniki, ale kluczowe elementy konstrukcyjne, które odpowiadają za stabilność, bezpieczeństwo i długowieczność całej budowli. Ich fundamentalne zadanie polega na skutecznym przenoszeniu obciążeń zarówno tych pionowych, wynikających z ciężaru własnego konstrukcji, jak i poziomych, spowodowanych na przykład silnym wiatrem. Kotwy zapobiegają przemieszczeniom, unoszeniu się słupów czy belek, a także siłom ścinającym, które mogłyby doprowadzić do deformacji lub nawet zawalenia się konstrukcji. Bez odpowiednio dobranych i zamontowanych kotew, nawet najsolidniej wykonana konstrukcja drewniana będzie niestabilna i podatna na uszkodzenia.

Konsekwencje błędów w mocowaniu: od niestabilności po katastrofę budowlaną

Niestety, często zdarza się, że rola kotew jest niedoceniana, a ich montaż traktowany jest po macoszemu. To poważny błąd, który może mieć daleko idące konsekwencje. Nieprawidłowe mocowanie kotew, ich zły dobór lub niedbały montaż, to prosta droga do problemów, które mogą eskalować od drobnych usterek po prawdziwe zagrożenie dla bezpieczeństwa. Z mojego doświadczenia wiem, że zaniedbania na tym etapie są jednymi z najczęstszych przyczyn awarii konstrukcji drewnianych. Oto kluczowe ryzyka:

• Niestabilność konstrukcji: Słupy mogą się chwiać, belki uginać, a cała konstrukcja traci swoją sztywność, co jest szczególnie niebezpieczne w przypadku silnego wiatru czy obciążeń śniegiem.
• Przyspieszone zużycie drewna: Niewłaściwe mocowanie może prowadzić do gromadzenia się wilgoci w miejscach styku drewna z metalem, co sprzyja gniciu i korozji, znacząco skracając żywotność konstrukcji.
• Awarie budowlane: W skrajnych przypadkach, gdy obciążenia przekroczą wytrzymałość źle zamocowanych kotew, może dojść do pęknięć, deformacji, a nawet całkowitego zawalenia się konstrukcji, co stanowi bezpośrednie zagrożenie dla zdrowia i życia.

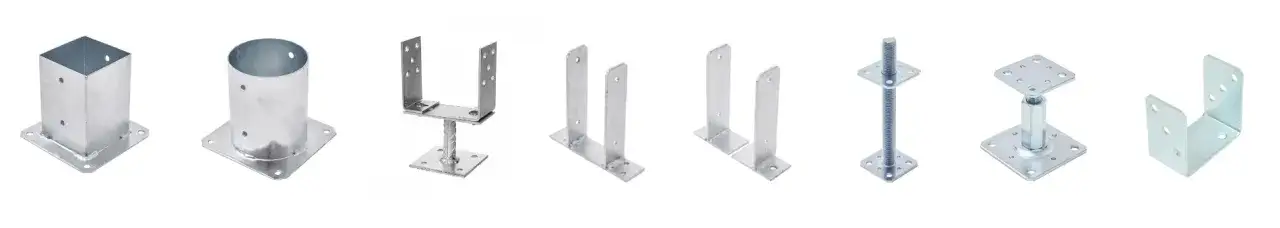

Rodzaje kotew do drewna: wybierz rozwiązanie idealne dla Twojego projektu

Kotwy wbijane i do zabetonowania: Kiedy postawić na prostotę i trwałość?

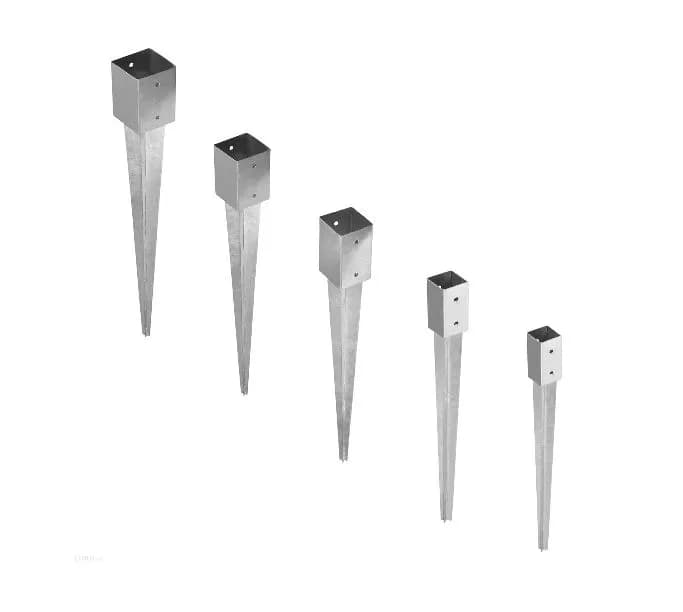

Kotwy wbijane, często spotykane w wariantach typu U, L czy H, to jedne z najprostszych i najbardziej popularnych rozwiązań, szczególnie do lekkich konstrukcji, takich jak płoty, pergole czy niewielkie altanki. Ich montaż jest stosunkowo nieskomplikowany można je osadzić bezpośrednio w świeżym betonie lub, w przypadku niektórych modeli, po prostu wbić w grunt. Są to ekonomiczne i szybkie w montażu opcje, jednak ich nośność jest ograniczona i nie nadają się do przenoszenia dużych obciążeń.

Z kolei kotwy do zabetonowania to już rozwiązanie o znacznie większej trwałości i nośności. Charakteryzują się one prętem zbrojeniowym, który jest zalewany bezpośrednio w betonie fundamentu. To sprawia, że stanowią one jedno z najtrwalszych i najbardziej stabilnych mocowań dla słupów nośnych, na przykład pod wiaty garażowe, ciężkie tarasy czy konstrukcje domów szkieletowych. Ich montaż wymaga większej precyzji i czasu, ale w zamian otrzymujemy połączenie, które wytrzyma naprawdę duże obciążenia i będzie służyć przez dziesięciolecia.

Podstawy słupa przykręcane: Precyzja i stabilność dla wymagających konstrukcji

Podstawy słupa przykręcane to niezwykle wszechstronne i popularne rozwiązanie, które pozwala na precyzyjne i stabilne mocowanie drewnianych słupów do już utwardzonego podłoża, takiego jak betonowy fundament, płyta czy murek. Montaż odbywa się za pomocą specjalnych śrub do betonu lub kotew mechanicznych/chemicznych, co zapewnia bardzo dużą siłę mocowania. Kotwy te są idealne do cięższych konstrukcji, takich jak wiaty, tarasy, altany o większych gabarytach czy nawet elementy domów szkieletowych. Co więcej, na rynku dostępne są modele z regulacją, które umożliwiają korektę położenia słupa w pionie i poziomie już po zamontowaniu, co jest nieocenione przy precyzyjnych pracach ciesielskich.

Kotwy chemiczne: Maksymalna siła mocowania w trudnym podłożu

Kiedy potrzebujemy najwyższej wytrzymałości na wyrwanie i elastyczności w doborze mocowania, z pomocą przychodzą kotwy chemiczne. Są to zaawansowane systemy oparte na żywicy iniekcyjnej, która po wstrzyknięciu w wywiercony otwór twardnieje, tworząc niezwykle mocne i trwałe połączenie z podłożem. Kotwy chemiczne są stosowane do mocowania szpilek gwintowanych w różnego rodzaju materiałach od betonu i cegły pełnej, po pustaki czy gazobeton, gdzie tradycyjne kotwy rozporowe mogłyby sobie nie poradzić. Są idealne do niestandardowych zastosowań, mocowania ciężkich elementów oraz wszędzie tam, gdzie wymagana jest maksymalna nośność i odporność na dynamiczne obciążenia.

Specjalistyczne złącza ciesielskie: Jak profesjonalnie łączyć belki ze ścianą?

Złącza ciesielskie to szeroka kategoria specjalistycznych kotew i łączników, które są nieodzownym elementem w profesjonalnym ciesielstwie. Służą one do precyzyjnego i bezpiecznego łączenia drewnianych belek ze sobą, tworzenia narożników, a także mocowania belek do ścian murowanych lub betonowych. Wśród nich znajdziemy kątowniki, płytki perforowane, wieszaki belek czy kotwy do murłat. Ich konstrukcja jest często zoptymalizowana pod kątem konkretnych obciążeń i typów połączeń, co gwarantuje nie tylko estetykę, ale przede wszystkim niezawodność i trwałość całej konstrukcji dachu czy stropu. Wybierając złącza ciesielskie, zawsze warto stawiać na produkty renomowanych producentów, posiadające odpowiednie certyfikaty.

Jak dobrać kotwę do drewna: uniknij kosztownych pomyłek

Krok 1: Analiza podłoża beton, cegła czy grunt?

Pierwszym i absolutnie kluczowym krokiem w doborze odpowiedniej kotwy jest dokładna analiza podłoża, do którego będzie ona mocowana. To właśnie rodzaj materiału, w którym osadzamy kotwę, decyduje o technologii montażu i ostatecznej nośności połączenia. Nie każda kotwa sprawdzi się w każdym podłożu, a próba zastosowania niewłaściwego rozwiązania to prosta droga do niestabilności i problemów w przyszłości. Zawsze musimy pamiętać, że podłoże jest tak samo ważne, jak sama kotwa.

• Beton (fundament, płyta): Jest to idealne podłoże dla większości typów kotew. Możemy tu zastosować kotwy do zabetonowania (w świeżym betonie), podstawy słupa przykręcane (z kotwami mechanicznymi, chemicznymi lub śrubami do betonu) oraz kotwy chemiczne.
• Cegła pełna, kamień: Do tych podłoży świetnie sprawdzą się kotwy chemiczne, które tworzą bardzo mocne połączenie, oraz specjalne kotwy mechaniczne przeznaczone do murów.
• Pustaki, cegła dziurawka, gazobeton: W przypadku materiałów z pustymi przestrzeniami, tradycyjne kotwy rozporowe są nieskuteczne. Tutaj niezastąpione są kotwy chemiczne, które dzięki specjalnym tulejom siatkowym wypełniają puste przestrzenie żywicą, tworząc solidny zaczep.
• Grunt (ziemia): Do bezpośredniego osadzania w gruncie, zwłaszcza do lżejszych konstrukcji, stosuje się kotwy wbijane (np. w kształcie szpicu) lub kotwy do zabetonowania, które wymagają wykonania lokalnego fundamentu betonowego.

Krok 2: Określenie obciążenia i typu konstrukcji (pergola, wiata, taras)

Po zidentyfikowaniu podłoża, musimy zastanowić się, jakie obciążenia będzie przenosić nasza konstrukcja i jaki jest jej typ. To fundamentalne, aby dobrać kotwę o odpowiedniej wytrzymałości. Inne siły działają na lekką pergolę ogrodową, a inne na ciężką wiatę garażową czy solidny taras. Musimy wziąć pod uwagę siły ścinające (nacisk boczny), wyrywające (np. siła wiatru próbująca unieść konstrukcję) oraz momenty zginające. Dla lżejszych konstrukcji często wystarczają kotwy wbijane lub proste podstawy słupa. Jednak w przypadku cięższych obiektów, gdzie bezpieczeństwo jest priorytetem, należy sięgnąć po kotwy do zabetonowania, solidne podstawy przykręcane z kotwami mechanicznymi lub chemicznymi. W profesjonalnych zastosowaniach, szczególnie tam, gdzie wymagane są gwarantowane parametry nośności, zawsze zwracam uwagę na produkty posiadające Europejską Ocenę Techniczną (ETA), która potwierdza ich właściwości użytkowe i bezpieczeństwo.

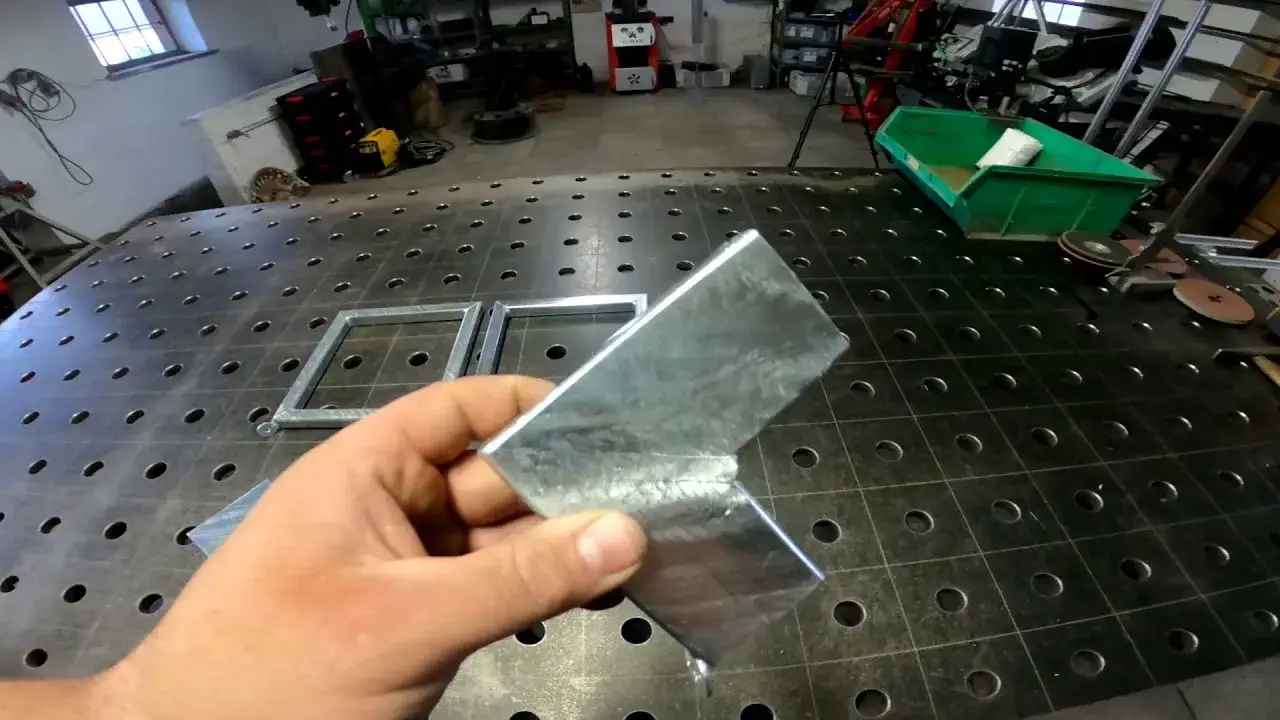

Krok 3: Wybór materiału i zabezpieczenia antykorozyjnego (ocynk ogniowy vs galwaniczny)

Ostatnim, ale równie ważnym aspektem jest wybór materiału kotwy i jej zabezpieczenia antykorozyjnego. To szczególnie istotne w przypadku zastosowań zewnętrznych, gdzie kotwy są narażone na działanie wilgoci, deszczu, śniegu i zmiennych temperatur. Odpowiednia powłoka antykorozyjna jest gwarancją długowieczności połączenia i zapobiega rdzewieniu, które mogłoby osłabić konstrukcję. Najczęściej spotykanymi rodzajami zabezpieczeń są ocynk galwaniczny i ocynk ogniowy.

• Ocynk galwaniczny (elektrolityczny): Jest to cieńsza warstwa cynku, nakładana metodą elektrolityczną. Zapewnia podstawową ochronę przed korozją, ale jest mniej trwała, zwłaszcza w agresywnym środowisku zewnętrznym. Kotwy ocynkowane galwanicznie nadają się raczej do zastosowań wewnętrznych lub w miejscach osłoniętych.
• Ocynk ogniowy: To znacznie grubsza i trwalsza warstwa cynku, uzyskiwana przez zanurzenie elementu w roztopionym cynku. Tworzy ona powłokę o wysokiej odporności na uszkodzenia mechaniczne i korozję, co sprawia, że kotwy ocynkowane ogniowo są zdecydowanie zalecane do wszystkich zastosowań zewnętrznych. Gwarantują one wieloletnią ochronę bez konieczności konserwacji.

Montaż kotwy krok po kroku: instrukcja dla najpopularniejszych typów

Prawidłowe osadzanie kotwy do zabetonowania: głębokość i przygotowanie mieszanki

Prawidłowe osadzenie kotwy do zabetonowania jest kluczowe dla jej stabilności i nośności. Oto jak to zrobić krok po kroku:

1. Przygotowanie wykopu: Wykonaj wykop o odpowiedniej głębokości i szerokości, uwzględniając wymiary fundamentu i kotwy. Zalecana minimalna głębokość osadzenia kotwy w betonie to zazwyczaj od 25 do 40 cm, w zależności od typu gruntu i przewidywanego obciążenia.
2. Przygotowanie mieszanki betonowej: Użyj betonu o odpowiedniej klasie wytrzymałości (np. C16/20 lub C20/25). Ważne jest, aby mieszanka była dobrze wymieszana i miała właściwą konsystencję nie za rzadką, nie za gęstą.
3. Osadzenie kotwy: Umieść kotwę w wykopie, upewniając się, że jest ona wypoziomowana i ustawiona w pionie. Możesz użyć szalunku lub listew, aby utrzymać ją w odpowiedniej pozycji.
4. Zalewanie betonem: Stopniowo zalewaj wykop betonem, jednocześnie zagęszczając go (np. wibrując lub szturchając prętem), aby usunąć pęcherzyki powietrza i zapewnić pełne wypełnienie.
5. Poziomowanie i pielęgnacja: Po zalaniu, jeszcze raz sprawdź poziom i pion kotwy. Pozostaw beton do związania i utwardzenia, pamiętając o jego pielęgnacji (np. zraszaniu wodą w upalne dni), aby zapobiec zbyt szybkiemu wysychaniu i pękaniu.

Mocowanie podstawy przykręcanej do betonu: Wiercenie i dobór odpowiednich śrub

Montaż podstawy przykręcanej do utwardzonego betonu wymaga precyzji i użycia odpowiednich narzędzi:

1. Oznaczenie punktów wiercenia: Przyłóż podstawę słupa do podłoża i dokładnie oznacz miejsca, w których będą wiercone otwory. Użyj ołówka lub markera.
2. Wiercenie otworów: Użyj wiertarki udarowej z wiertłem do betonu o średnicy zgodnej z zaleceniami producenta kotew lub śrub. Wierć otwory na odpowiednią głębokość, również zgodnie z instrukcją.
3. Czyszczenie otworów: To bardzo ważny krok! Dokładnie oczyść otwory z pyłu i resztek wiercenia za pomocą szczoteczki i pompki lub sprężonego powietrza. Czysty otwór to gwarancja pełnej nośności kotwy.
4. Osadzenie kotew lub śrub: W przypadku kotew mechanicznych, wbij je młotkiem do oporu. Jeśli używasz kotew chemicznych, wstrzyknij żywicę, a następnie osadź szpilkę gwintowaną. Do mocowania śrub do betonu, po prostu wkręć je bezpośrednio.
5. Dokręcanie: Przykręć podstawę słupa, używając klucza dynamometrycznego, jeśli producent podaje moment dokręcania. Zapewni to optymalną siłę mocowania bez ryzyka uszkodzenia kotwy lub podłoża.

Aplikacja kotwy chemicznej: Sekret trwałego połączenia

Kotwy chemiczne to zaawansowane rozwiązanie, które wymaga precyzyjnej aplikacji. Oto kluczowe kroki:

1. Wiercenie otworu: Wywierć otwór o odpowiedniej średnicy i głębokości, zgodnie z zaleceniami producenta żywicy i szpilki. Pamiętaj, aby użyć wiertarki udarowej i wiertła do betonu.
2. Dokładne czyszczenie otworu: To najważniejszy etap! Użyj szczoteczki do czyszczenia otworów i pompki ręcznej lub sprężonego powietrza, aby usunąć wszelki pył i resztki. Otwór musi być idealnie czysty, aby żywica mogła prawidłowo związać się z podłożem.
3. Przygotowanie żywicy: Włóż kartusz z żywicą do pistoletu do mas uszczelniających. Przed aplikacją, wyciśnij niewielką ilość żywicy na bok, aż oba składniki (żywica i utwardzacz) zaczną się równomiernie mieszać i wychodzić w jednolitym kolorze.
4. Wstrzyknięcie żywicy: Wstrzyknij żywicę do otworu, zaczynając od dna, wypełniając go w około 2/3 objętości. W przypadku pustaków, użyj specjalnej tulei siatkowej.
5. Osadzenie szpilki gwintowanej: Wkręć szpilkę gwintowaną ruchem obrotowym w wypełniony żywicą otwór, aż do osiągnięcia odpowiedniej głębokości. Upewnij się, że szpilka jest prosta.
6. Czas wiązania: Pozostaw żywicę do związania na czas określony przez producenta. Czas ten zależy od temperatury otoczenia i rodzaju żywicy. Dopiero po jego upływie można obciążać połączenie.

Poziomowanie i regulacja: Jak uzyskać idealny pion słupa?

Nawet najlepiej zamocowana kotwa nie spełni swojej funkcji, jeśli słup nie zostanie ustawiony idealnie w pionie. W przypadku kotew z możliwością regulacji, proces ten jest znacznie ułatwiony. Zawsze zaczynam od wstępnego osadzenia słupa na kotwie, a następnie używam długiej poziomicy i pionu murarskiego, aby precyzyjnie sprawdzić jego ustawienie. Jeśli kotwa posiada śruby regulacyjne, delikatnie je dokręcam lub luzuję, aż do uzyskania idealnego pionu. Warto pamiętać, aby regulację przeprowadzać stopniowo i sprawdzać ustawienie z kilku stron. W przypadku braku regulacji w kotwie, musimy być niezwykle precyzyjni już na etapie jej osadzania w betonie, używając szalunków i klinów do stabilizacji. Precyzyjne poziomowanie to gwarancja estetyki i przede wszystkim bezpieczeństwa całej konstrukcji.

Najczęstsze błędy przy montażu kotew do drewna i jak ich unikać

Błąd #1: Zbyt płytkie osadzenie kotwy w fundamencie

Jednym z najczęściej popełnianych błędów, który bezpośrednio wpływa na stabilność i nośność konstrukcji, jest zbyt płytkie osadzenie kotwy w fundamencie betonowym lub w gruncie. Kotwa, aby mogła skutecznie przenosić obciążenia, musi mieć odpowiednio długi "zaczep" w podłożu. Zbyt płytkie osadzenie sprawia, że połączenie jest słabe, podatne na wyrywanie i momenty zginające. W rezultacie słup może się chwiać, a cała konstrukcja straci swoją sztywność. Zawsze należy przestrzegać zaleceń producenta dotyczących minimalnej głębokości osadzenia, która zazwyczaj wynosi od 25 do 40 cm w betonie, w zależności od typu kotwy i przewidywanych obciążeń.

Błąd #2: Brak izolacji między drewnem a stalą prosta droga do gnicia

Wilgoć to największy wróg drewna, a jej gromadzenie się w miejscu styku z metalową kotwą to prosta droga do problemów. Brak odpowiedniej izolacji między drewnianym słupem a stalową kotwą sprawia, że wilgoć kapilarnie podciągana z podłoża lub woda deszczowa może przenikać i zalegać w szczelinach. To tworzy idealne warunki do rozwoju grzybów i pleśni, prowadząc do gnicia drewna w newralgicznym punkcie mocowania. Aby tego uniknąć, zawsze zalecam stosowanie przekładek bitumicznych, gumowych podkładek lub specjalnych impregnatów w miejscu styku drewna z metalem. Niektóre kotwy mają również specjalne dystanse, które podnoszą drewno ponad poziom betonu, zapewniając cyrkulację powietrza i odprowadzanie wilgoci.

Błąd #3: Mocowanie w niestabilnym podłożu, np. bezpośrednio w kostce brukowej

Widziałem już wiele prób mocowania kotew bezpośrednio w kostce brukowej, a nawet w warstwie piasku pod nią. To poważny błąd konstrukcyjny! Kostka brukowa, choć wydaje się stabilna, jest jedynie elementem nawierzchni i nie stanowi solidnego podłoża nośnego. Montaż kotwy w takim miejscu jest równoznaczny z mocowaniem w niestabilnym gruncie, co prowadzi do chwiejności, przemieszczeń i w konsekwencji do uszkodzenia konstrukcji. Zawsze, bezwzględnie, kotwę należy montować w stabilnym fundamencie betonowym, który znajduje się pod warstwą kostki brukowej lub innego wykończenia terenu. Tylko w ten sposób zapewnimy odpowiednią nośność i trwałość połączenia.

Błąd #4: Ignorowanie zaleceń producenta dotyczących nośności i momentu dokręcania

Każda kotwa, zwłaszcza te przeznaczone do profesjonalnych zastosowań, posiada ściśle określone parametry techniczne, takie jak nośność na wyrywanie, ścinanie czy moment dokręcania. Ignorowanie tych zaleceń producenta to proszenie się o kłopoty. Zbyt słabe dokręcenie śrub może spowodować luzowanie się połączenia, natomiast zbyt mocne uszkodzenie kotwy lub podłoża. Podobnie jest z nośnością zastosowanie kotwy o zbyt niskich parametrach do ciężkiej konstrukcji jest po prostu niebezpieczne. Zawsze należy dokładnie zapoznać się z instrukcją montażu i kartą techniczną produktu, a w przypadku profesjonalnych zastosowań, zwrócić uwagę na obecność Europejskiej Oceny Technicznej (ETA), która gwarantuje deklarowane parametry. Bezpieczeństwo nie toleruje kompromisów.

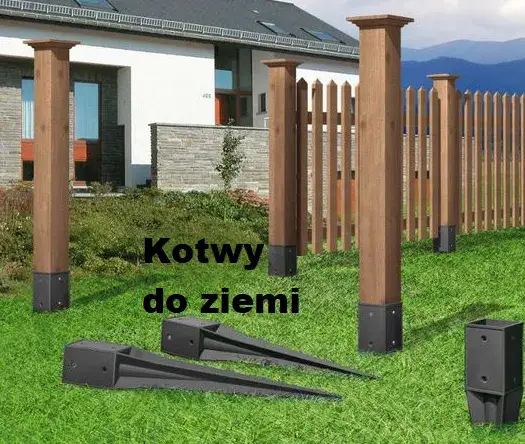

Kotwy do drewna w praktyce: sprawdzone rozwiązania dla popularnych zastosowań

Mocowanie słupów pod wiatę garażową lub taras

Wiaty garażowe i tarasy to konstrukcje, które muszą wytrzymać spore obciążenia ciężar dachu (często z zalegającym śniegiem), silny wiatr, a w przypadku tarasów, również intensywne użytkowanie. Dlatego do mocowania słupów pod takie obiekty zdecydowanie polecam kotwy o wysokiej stabilności i nośności. Najlepszymi rozwiązaniami są tu kotwy do zabetonowania (szczególnie typu H lub U z długim prętem), które zapewniają najmocniejsze połączenie z fundamentem. Alternatywnie, jeśli mamy już gotowy fundament betonowy, świetnie sprawdzą się solidne podstawy słupa przykręcane, mocowane za pomocą kotew mechanicznych lub chemicznych. Pamiętajmy o odpowiednim zabezpieczeniu antykorozyjnym ocynk ogniowy to podstawa.

Kotwienie drewnianej pergoli lub altany w ogrodzie

Pergole i altany ogrodowe to zazwyczaj lżejsze konstrukcje, choć wciąż narażone na działanie wiatru. Tutaj możemy pozwolić sobie na nieco prostsze rozwiązania, które jednocześnie będą estetyczne i trwałe w warunkach zewnętrznych. Do takich zastosowań idealnie nadają się kotwy wbijane (np. szpice lub kotwy typu U do wbijania w grunt), które są szybkie i łatwe w montażu. Jeśli zależy nam na większej stabilności lub podłożem jest utwardzony taras, możemy zastosować podstawy słupa przykręcane, mocowane do betonu. Kluczowe jest, aby niezależnie od wyboru, kotwa była wykonana z materiału odpornego na korozję, najlepiej ocynkowana ogniowo, co zapewni jej długą żywotność w ogrodowym środowisku.

Montaż huśtawki lub placu zabaw: Bezpieczeństwo przede wszystkim

Przy montażu konstrukcji dla dzieci, takich jak huśtawki, zjeżdżalnie czy całe place zabaw, bezpieczeństwo jest absolutnym priorytetem. Tutaj nie ma miejsca na kompromisy. Kotwy muszą być niezwykle solidne i gwarantować, że konstrukcja pozostanie stabilna nawet przy intensywnym użytkowaniu i dynamicznych obciążeniach. Zdecydowanie rekomenduję stosowanie kotew do zabetonowania (np. typu H) lub kotew chemicznych, które zapewniają maksymalną siłę mocowania i odporność na wyrywanie. Ważne jest również, aby dokładnie przestrzegać norm bezpieczeństwa dla placów zabaw i zaleceń producenta zarówno samej konstrukcji, jak i kotew. Regularne kontrole stanu mocowań są tu obowiązkowe.

Przeczytaj również: Kotwa M12: Wymiary, parametry i błędy przewodnik eksperta

Łączenie murłaty z wieńcem betonowym kluczowy element konstrukcji dachu

Murłata to drewniana belka opierająca się na szczycie ścian budynku, która stanowi kluczowy element konstrukcji dachu, przenosząc na ściany obciążenia z więźby dachowej. Jej stabilne i trwałe połączenie z wieńcem betonowym jest absolutnie fundamentalne dla bezpieczeństwa i sztywności całego dachu. W tym przypadku nie możemy pozwolić sobie na przypadkowe rozwiązania. Najczęściej stosuje się tu specjalistyczne kotwy do murłat, kotwy chemiczne z prętami gwintowanymi lub pręty zbrojeniowe zagięte w kształt litery L, które są zatopione w betonie wieńca. Ważne jest, aby kotwy były rozmieszczone równomiernie i z odpowiednią częstotliwością, zgodnie z projektem konstrukcyjnym, aby zapewnić skuteczne przeniesienie sił poziomych i pionowych.
